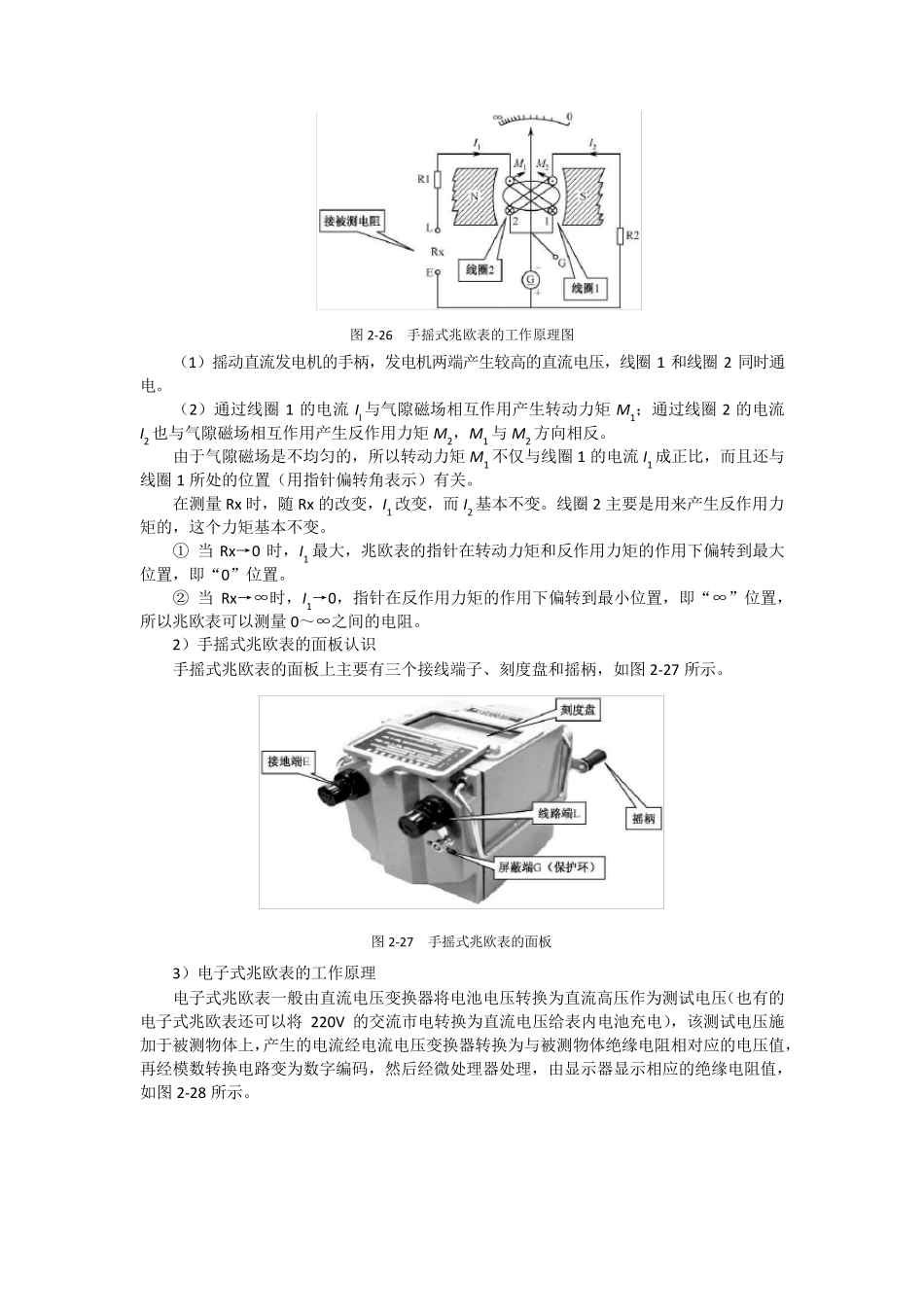

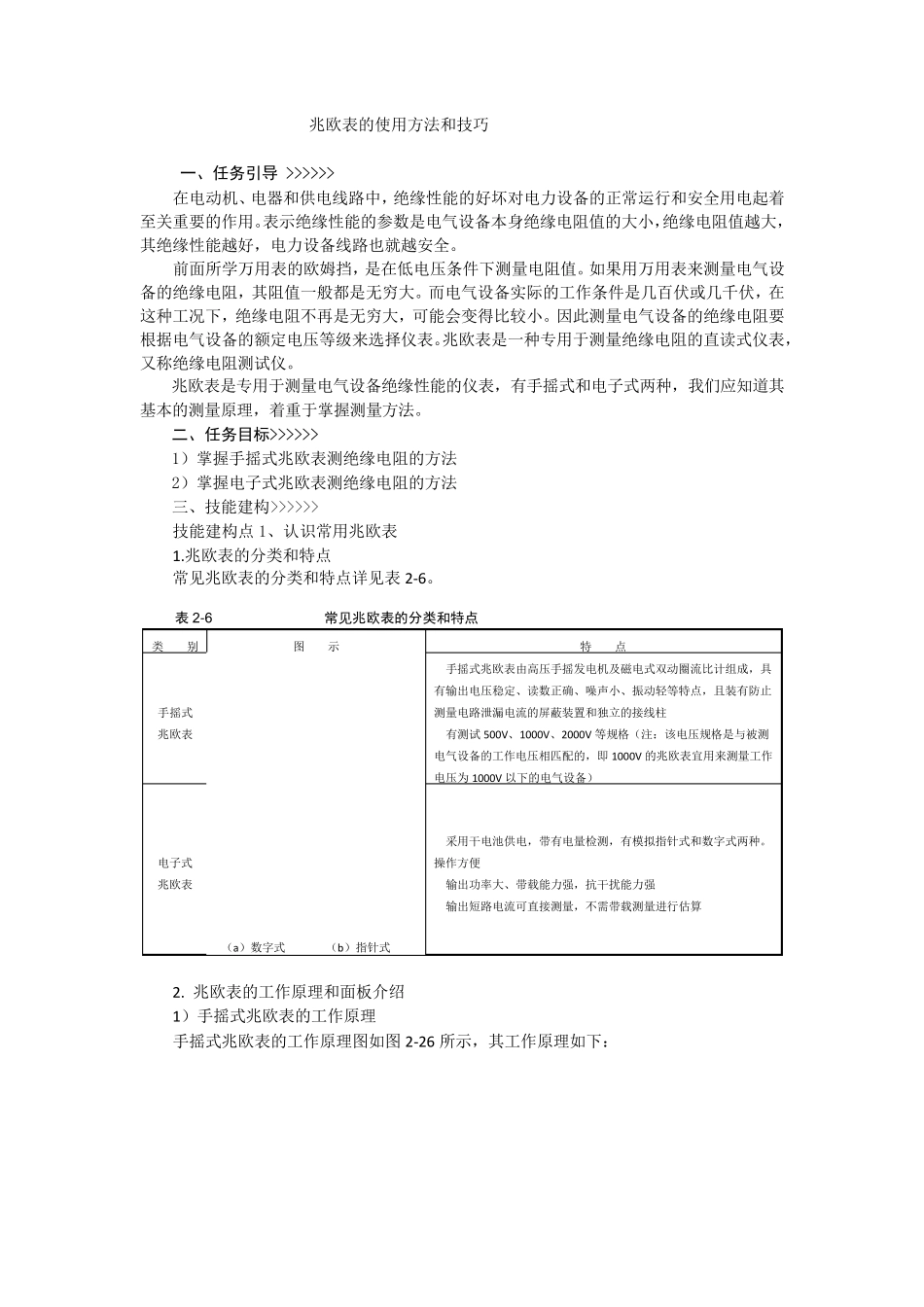

兆欧表的使用方法和技巧 一、任务引导 >>>>>> 在电动机、电器和供电线路中，绝缘性能的好坏对电力设备的正常运行和安全用电起着至关重要的作用。表示绝缘性能的参数是电气设备本身绝缘电阻值的大小，绝缘电阻值越大，其绝缘性能越好，电力设备线路也就越安全。 前面所学万用表的欧姆挡，是在低电压条件下测量电阻值。如果用万用表来测量电气设备的绝缘电阻，其阻值一般都是无穷大。而电气设备实际的工作条件是几百伏或几千伏，在这种工况下，绝缘电阻不再是无穷大，可能会变得比较小。因此测量电气设备的绝缘电阻要根据电气设备的额定电压等级来选择仪表。兆欧表是一种专用于测量绝缘电阻的直读式仪表，又称绝缘电阻测试仪。 兆欧表是专用于测量电气设备绝缘性能的仪表，有手摇式和电子式两种，我们应知道其基本的测量原理，着重于掌握测量方法。 二、任务目标>>>>>> 1）掌握手摇式兆欧表测绝缘电阻的方法 2）掌握电子式兆欧表测绝缘电阻的方法 三、技能建构>>>>>> 技能建构点1、认识常用兆欧表 1.兆欧表的分类和特点 常见兆欧表的分类和特点详见表2-6。 表 2-6 常见兆欧表的分类和特点 类 别 图 示 特 点 手摇式 兆欧表 手摇式兆欧表由高压手摇发电机及磁电式双动圈流比计组 成 ，具有输 出 电压稳 定、读数正确 、噪 声 小、振 动轻 等特点，且 装 有防 止测量电路泄 漏 电流的屏 蔽 装 置 和独 立 的接 线柱 有测试 500V、1000V、2000V 等规 格 （ 注 ： 该 电压规 格 是与 被 测电气设备的工作电压相 匹 配 的，即 1000V 的兆欧表宜 用来测量工作电压为 1000V 以 下的电气设备） 电子式 兆欧表 （ a）数字 式 （ b）指 针 式 采 用干 电池 供电，带 有电量检 测，有模 拟 指 针 式和数字 式两种。操 作方便 输 出 功 率 大、带 载 能力强 ，抗 干 扰 能力强 输 出 短 路电流可直接 测量，不需 带 载 测量进 行估 算 2. 兆欧表的工作原理和面板 介 绍 1）手摇式兆欧表的工作原理 手摇式兆欧表的工作原理图如图2-26 所示，其工作原理如下： 图2-26 手摇式兆欧表的工作原理图 （1）摇动直流发电机的手柄，发电机两端产生较高的直流电压，线圈1 和线圈2 同时通电。 （2）通过线圈1 的电流Il 与气隙磁场相互作用产生转动力矩M1；通过线圈2 的电流I2 也与气隙磁场相互作用产生反作用力矩M2，M1 与M2 方向相反。...
