光伏发电工程临时用电专项施工方案

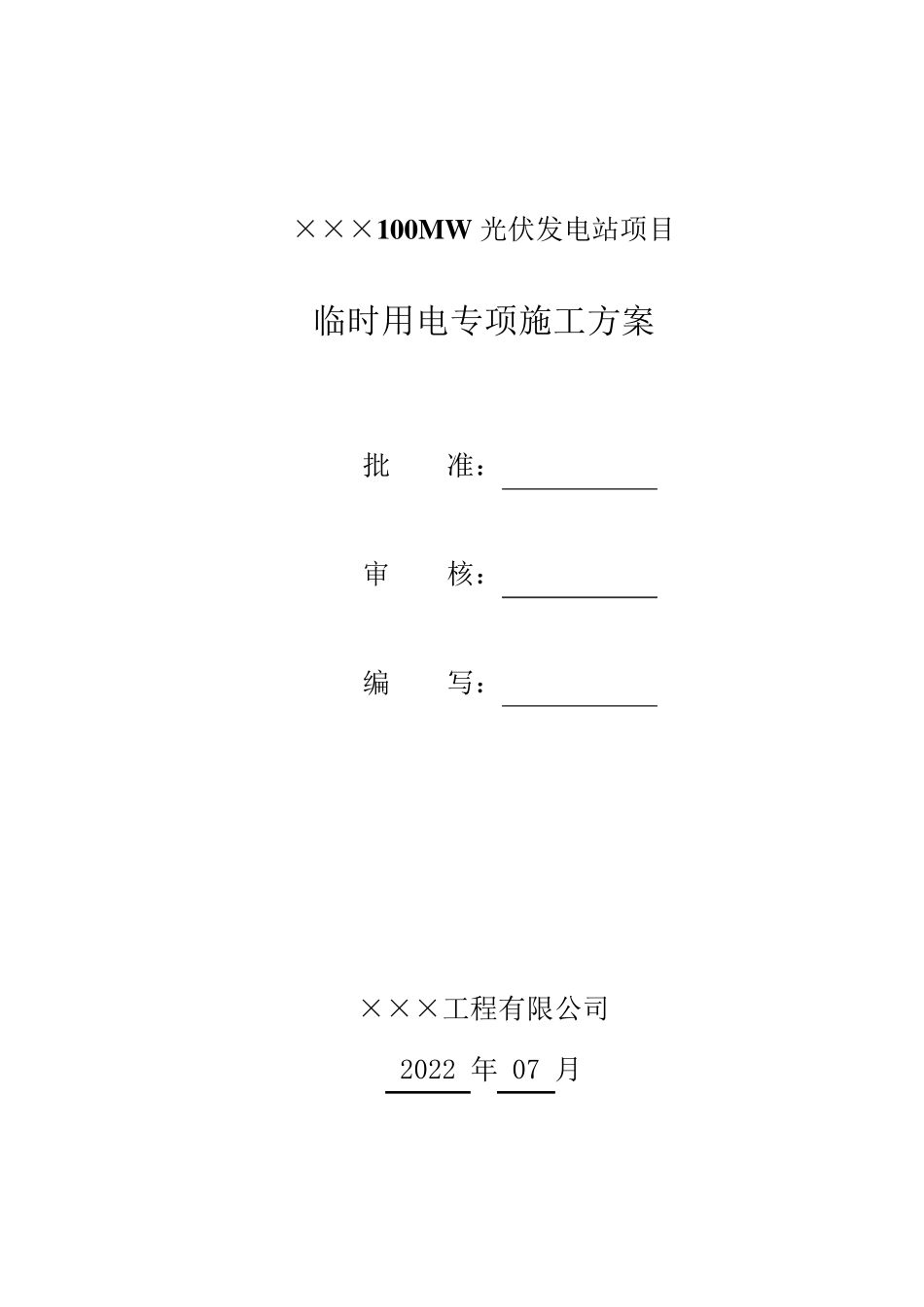

光伏发电工程临时用电专项施工方案_第1页
1/32

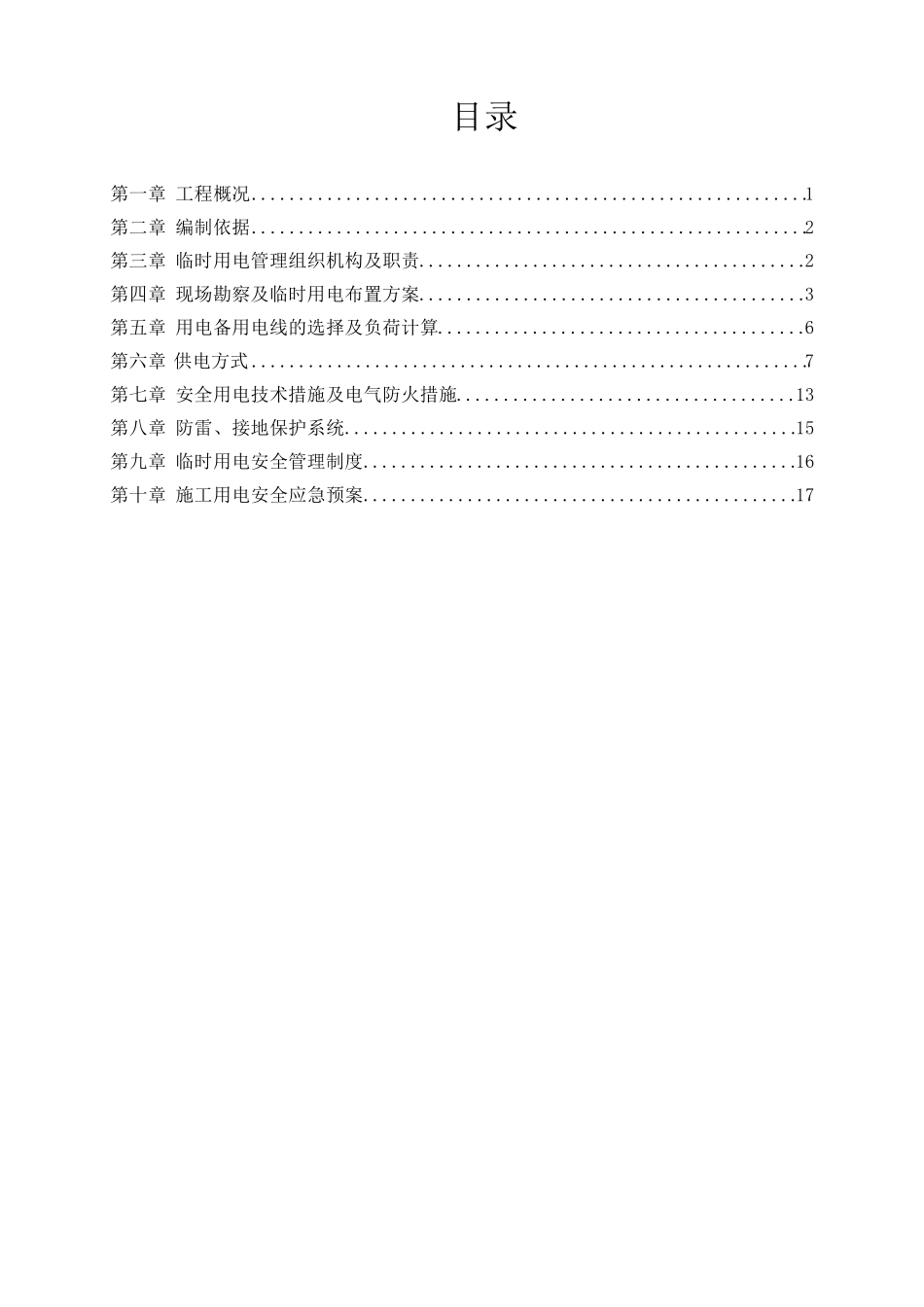

光伏发电工程临时用电专项施工方案_第2页
2/32

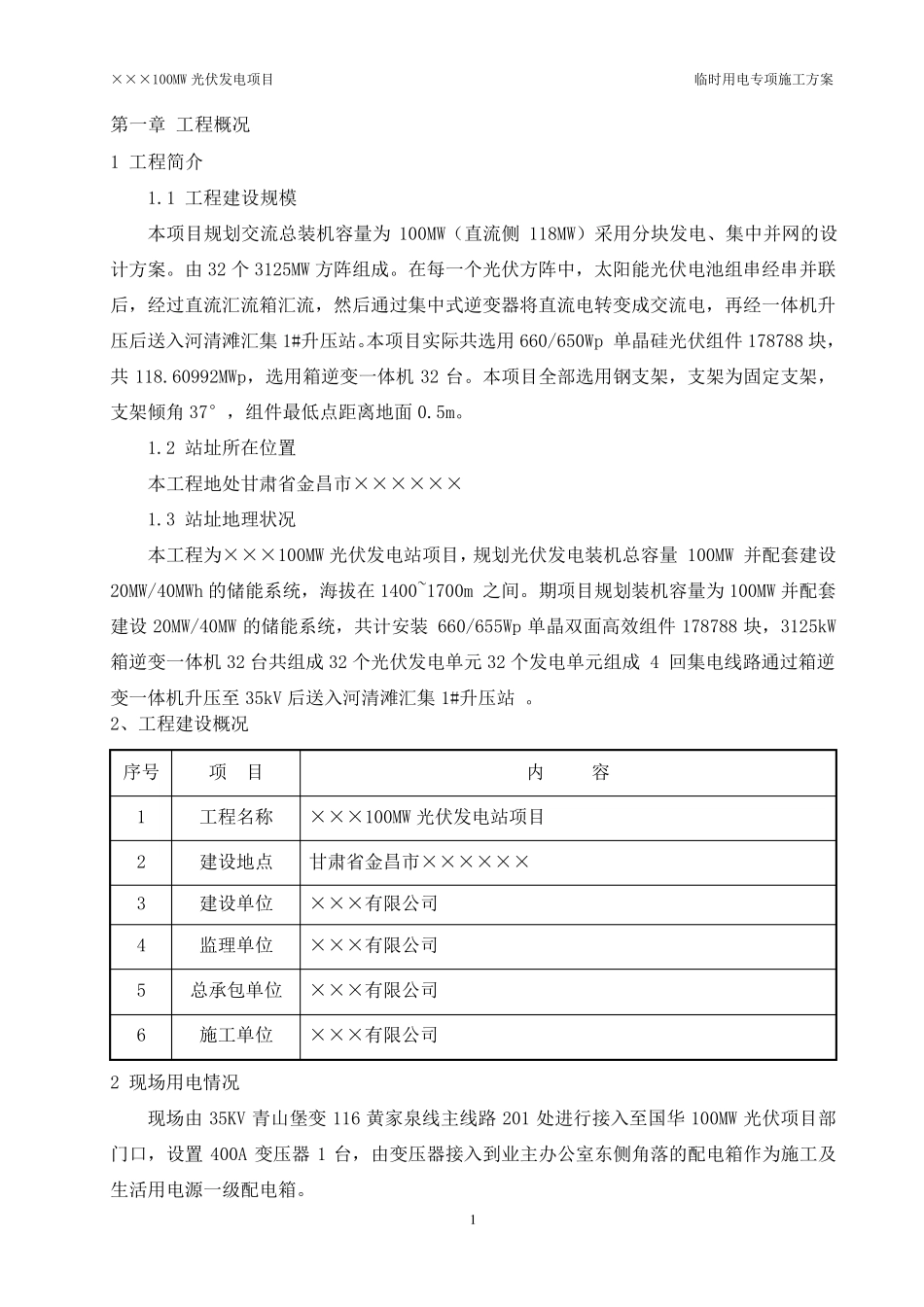

光伏发电工程临时用电专项施工方案_第3页
3/32
×××100MW 光伏发电站项目 临时用电专项施工方案 批 准: 审 核: 编 写: ×××工程有限公司 2022 年 07 月 目录 第一章 工程概况 ........................................................... 1 第二章 编制依据 ........................................................... 2 第三章 临时用电管理组织机构及职责 ......................................... 2 第四章 现场勘察及临时用电布置方案 ......................................... 3 第五章 用电备用电线的选择及负荷计算 ....................................... 6 第六章 供电方式 ........................................................... 7 第七章 安全用电技术措施及电气防火措施 .................................... 13 第八章 防雷、接地保护系统 ................................................ 15 第九章 临时用电安全管理制度 .............................................. 16 第十章 施工用电安全应急预案 .............................................. 17 ×××100MW 光伏发电项目 临时用电专项施工方案 1 第一章 工程概况 1 工程简介 1.1 工程建设规模 本项目规划交流总装机容量为100MW(直流侧118MW)采用分块发电、集中并网的设计方案。由32 个3125MW 方阵组成。在每一个光伏方阵中,太阳能光伏电池组串经串并联后,经过直流汇流箱汇流,然后通过集中式逆变器将直流电转变成交流电,再经一体机升压后送入河清滩汇集1#升压站。本项目实际共选用660/650Wp 单晶硅光伏组件178788 块,共118.60992MWp,选用箱逆变一体机32 台。本项目全部选用钢支架,支架为固定支架,支架倾角37°,组件最低点距离地面 0.5m。 1.2 站址所在位置 本工程地处甘肃省金昌市×××××× 1.3 站址地理状况 本工程为×××100MW 光伏发电站项目,规划光伏发电装机总容量 100MW 并配套建设20MW/40MWh 的储能系统,海拔在1400~1700m 之间。期项目规划装机容量为100MW 并配套建设20MW/40MW 的储能系统,共计安装 660/655Wp 单晶双面高效组件178788 块,3125kW箱逆变一体机32 台共组成32 个光伏发电单元32 个发电单元组成 4 回集电线路通过箱逆变一体机升压至35kV 后送入河清滩汇集1#升压站 。 2、工程建设概况 序号 项 目 内 容 1 工程名称 ×××100MW 光伏发...
