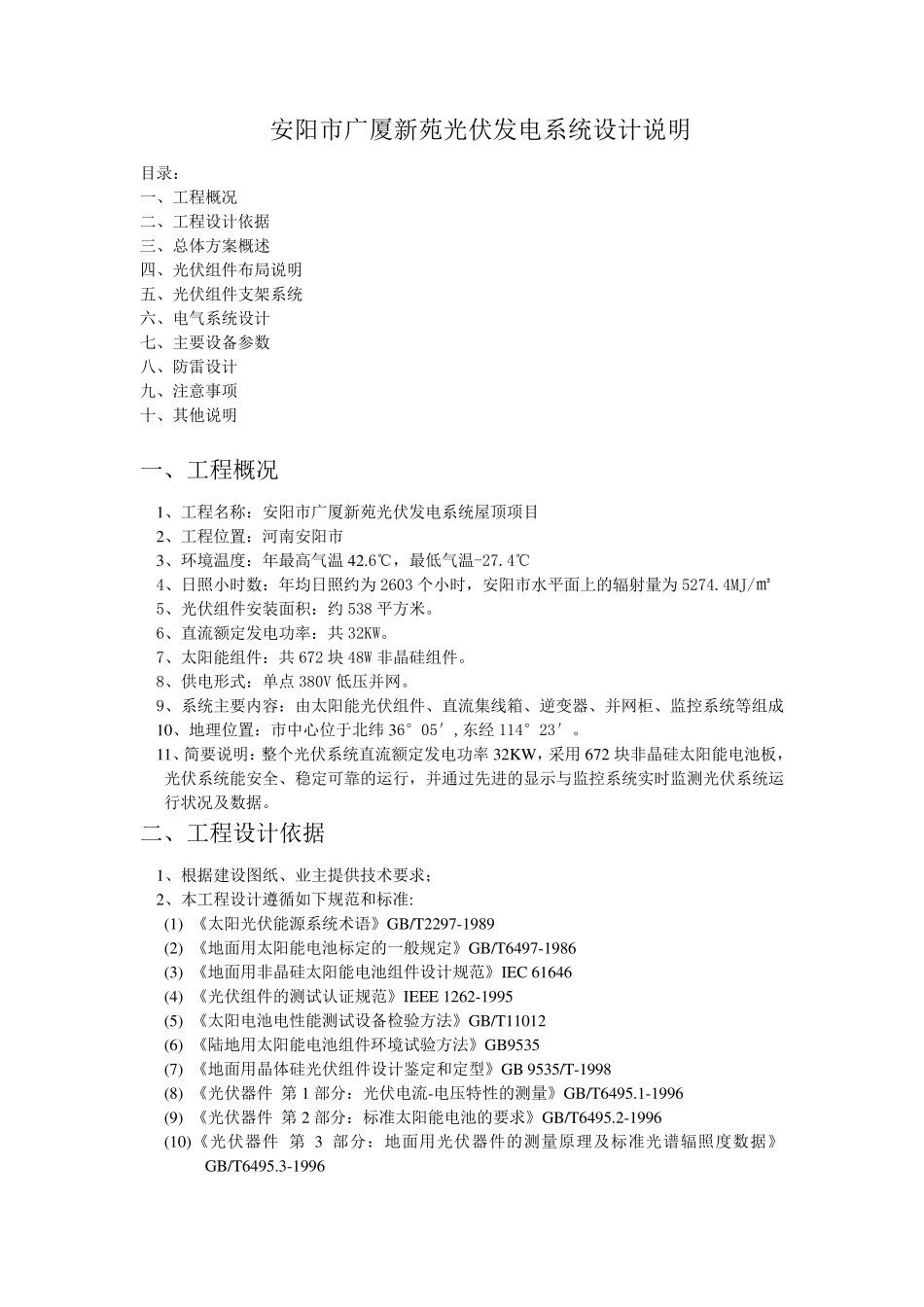

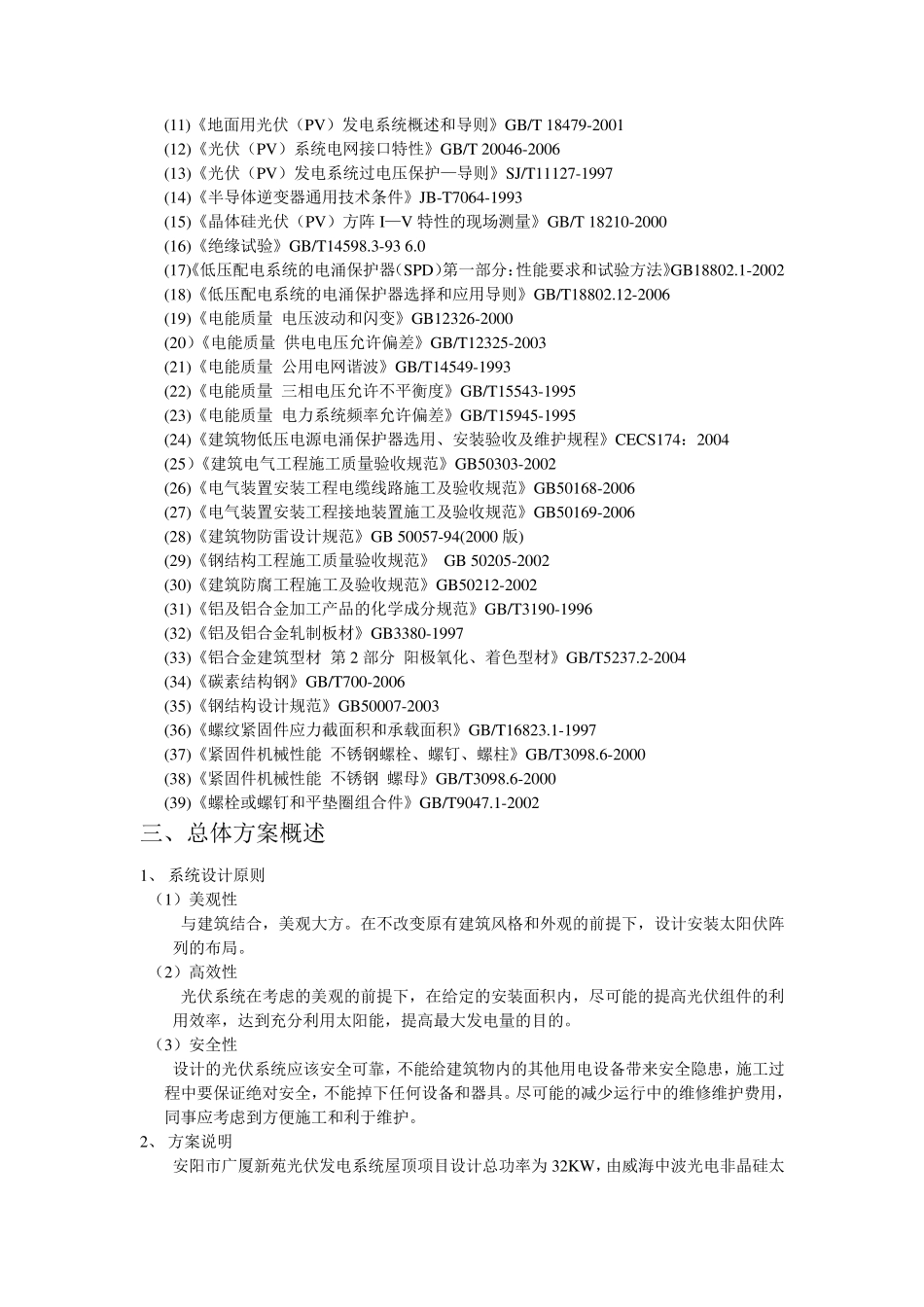

安 阳 市 广 厦 新 苑 光 伏 发 电 系 统 设 计 说 明 目 录 ： 一 、 工 程 概 况 二 、 工 程 设 计 依 据 三 、 总 体 方 案 概 述 四 、 光 伏 组 件 布 局 说 明 五 、 光 伏 组 件 支 架 系 统 六 、 电 气 系 统 设 计 七 、 主 要 设 备 参 数 八 、 防 雷 设 计 九 、 注 意 事 项 十 、 其 他 说 明 一 、 工 程 概 况 1、 工 程 名 称 ： 安 阳 市 广 厦 新 苑 光 伏 发 电 系 统 屋 顶 项 目 2、 工 程 位 置 ： 河 南 安 阳 市 3、 环 境 温 度 ： 年 最 高 气 温 42.6℃ ， 最 低 气 温 -27.4℃ 4、 日 照 小 时 数 ： 年 均 日 照 约 为 2603 个 小 时 ， 安 阳 市 水 平 面 上 的 辐 射 量 为 5274.4MJ/㎡ 5、 光 伏 组 件 安 装 面 积 ： 约 538 平 方 米 。 6、 直 流 额 定 发 电 功 率 ： 共 32KW。 7、 太 阳 能 组 件 ： 共 672 块 48W 非 晶 硅 组 件 。 8、 供 电 形 式 ： 单 点 380V 低 压 并 网 。 9、 系 统 主 要 内 容 ： 由 太 阳 能 光 伏 组 件 、 直 流 集 线 箱 、 逆变器、 并 网 柜、 监控系 统 等组 成 10、 地理位 置 ： 市 中心位 于北纬36°05′,东经 114°23′。 11、 简要 说 明 ： 整个 光 伏 系 统 直 流 额 定 发 电 功 率 32KW ， 采用 672 块 非 晶 硅 太 阳 能 电 池板，光 伏 系 统 能 安 全、 稳定 可靠的 运行， 并 通过先进的 显示与监控系 统 实时 监测光 伏 系 统 运行状况 及数 据 。 二 、 工 程 设 计 依 据 1、 根据 建设 图纸、 业主 提供 技术要 求； 2、 本工 程 设 计 遵循如下规范和标准: (1) 《太 阳 光 伏 能 源系 统 术语》GB/T2297-1989 (2) 《地面 用太 阳 能 电 池标定 的 一 般规定 》GB/T6497-1986 (3) 《地面 用非 晶 硅 太 阳 能 电 池组 件 设 计 规范》IEC 61646 (4) 《光 伏 组 件 的 测试认证规范》IEEE 1262-1995 (5) 《太 阳 电 池电 性能 测试设 备 检验方 法》GB/T11012 (6) 《陆地用太 阳 能 电 池组 件 环 ...
