光伏变电站基础知识(技术部)VIP专享

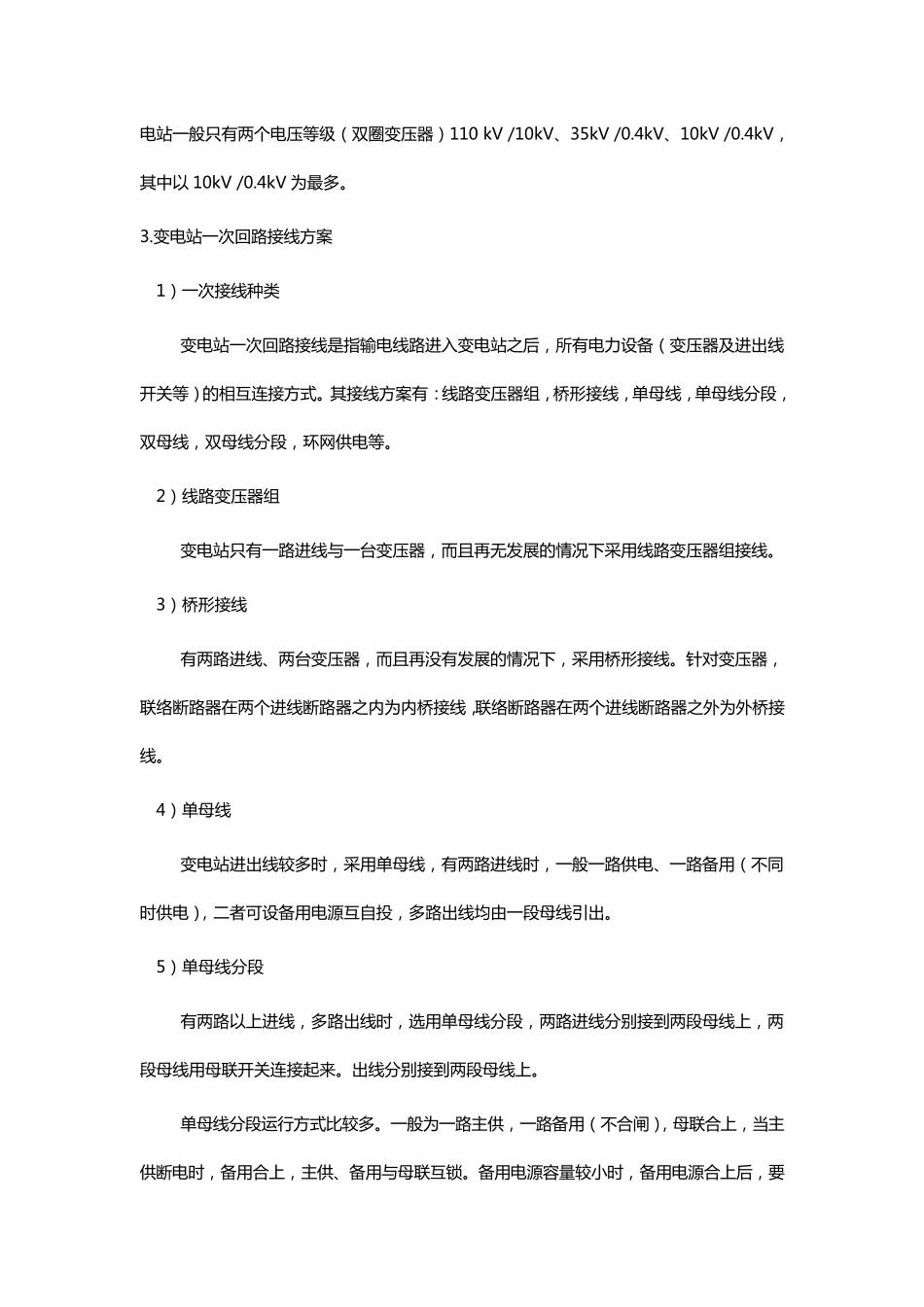

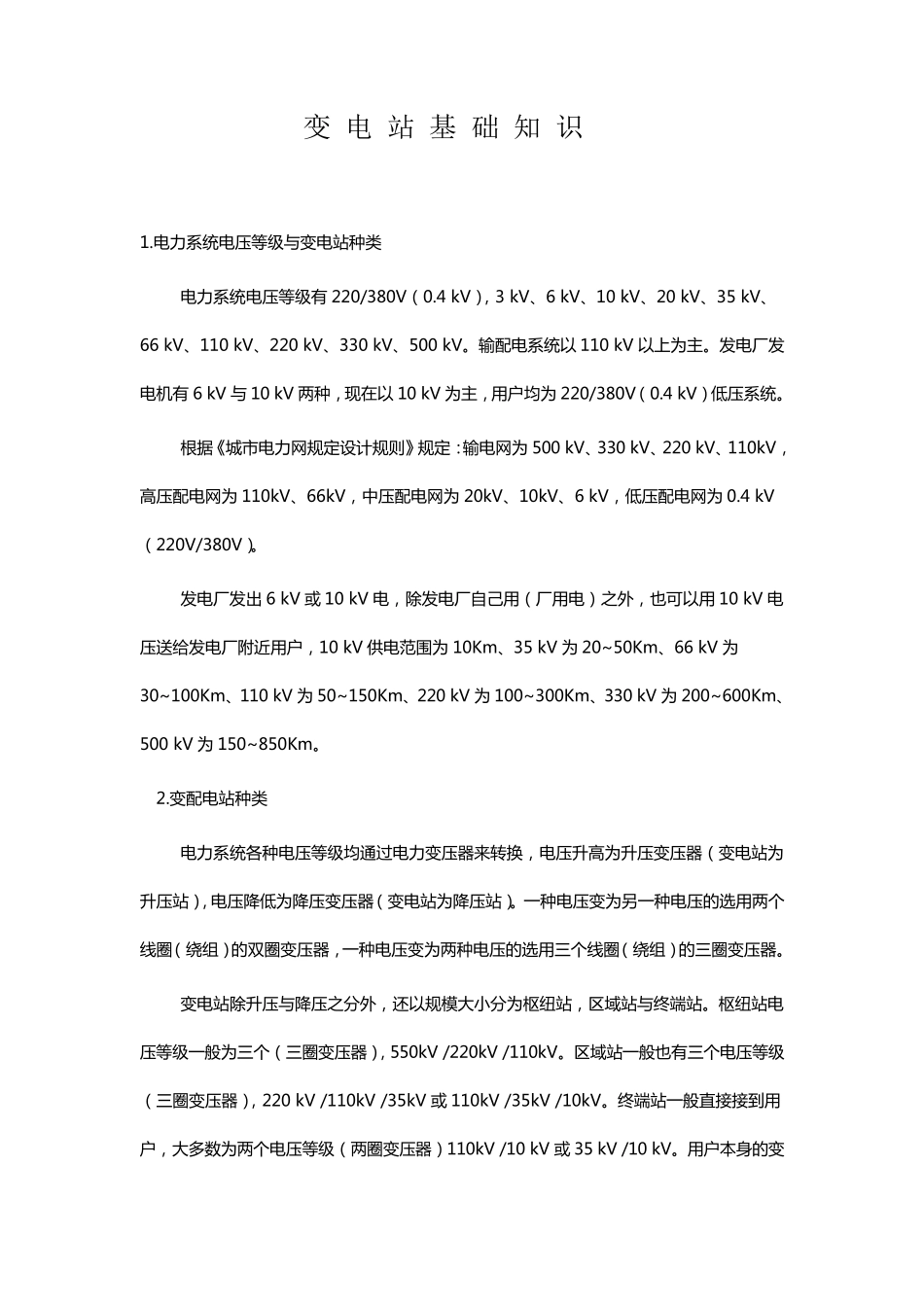

变 电 站 基 础 知 识 1.电 力 系 统 电 压 等 级 与 变 电 站 种 类 电 力 系 统 电 压 等 级 有 220/380V（ 0.4 kV）， 3 kV、6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV、500 kV。输配电 系 统 以 110 kV 以上为主。发电 厂发电 机有 6 kV 与 10 kV 两种 ， 现在以 10 kV 为主， 用户均为 220/380V（ 0.4 kV） 低压 系 统 。 根据《城市电 力 网规定设计规则》规定：输电 网为 500 kV、330 kV、220 kV、110kV，高压 配电 网为 110kV、66kV， 中压 配电 网为 20kV、10kV、6 kV， 低压 配电 网为 0.4 kV（ 220V/380V）。 发电 厂发出 6 kV 或 10 kV 电 ， 除发电 厂自己用（ 厂用电 ） 之外， 也可以用 10 kV 电压 送给发电 厂附近用户， 10 kV 供电 范围为 10Km、35 kV 为 20~50Km、66 kV 为30~100Km、110 kV 为 50~150Km、220 kV 为 100~300Km、330 kV 为 200~600Km、500 kV 为 150~850Km。 2.变 配电 站 种 类 电 力 系 统 各种 电 压 等 级 均通过电 力 变 压 器来转换， 电 压 升高为升压 变 压 器（ 变 电 站 为升压 站 ）， 电 压 降低为降压 变 压 器（ 变 电 站 为降压 站 ）。一种 电 压 变 为另一种 电 压 的选用两个线圈（ 绕组） 的双圈变 压 器， 一种 电 压 变 为两种 电 压 的选用三个线圈（ 绕组） 的三圈变 压 器。 变 电 站 除升压 与 降压 之分外， 还以规模大小分为枢纽站 ， 区域站 与 终端站 。枢纽站 电压 等 级 一般为三个（ 三圈变 压 器）， 550kV /220kV /110kV。区域站 一般也有 三个电 压 等 级（ 三圈变 压 器）， 220 kV /110kV /35kV 或 110kV /35kV /10kV。终端站 一般直接接到用户， 大多数为两个电 压 等 级 （ 两圈变 压 器） 110kV /10 kV 或 35 kV /10 kV。用户本身的变电 站 一 般 只 有 两 个 电 压 等 级 （ 双 圈 变 压 器 ） 110 kV /10kV、35kV /0.4kV、10kV /0.4kV，其中以 10kV /0.4kV 为最多。 3.变 电 站 一 次回路接线方案 1） 一 次接线种类 变 电 站 一 次回路接线是指输电 线路进入变 电 站 之后，所有 电 力设备（ 变 压 器 及进出线开关等 ）...
