光伏并网发电系统的分类及其结构

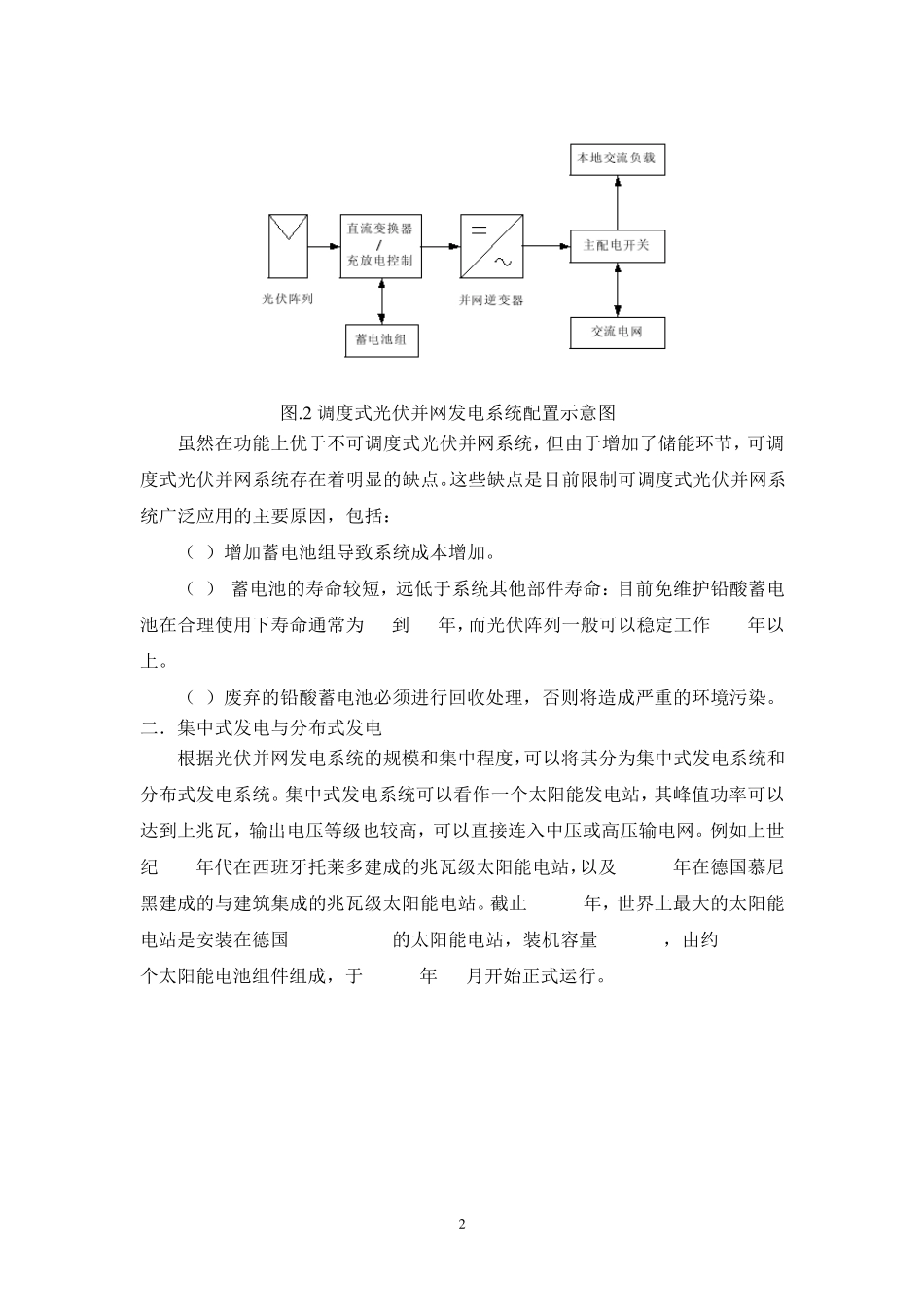

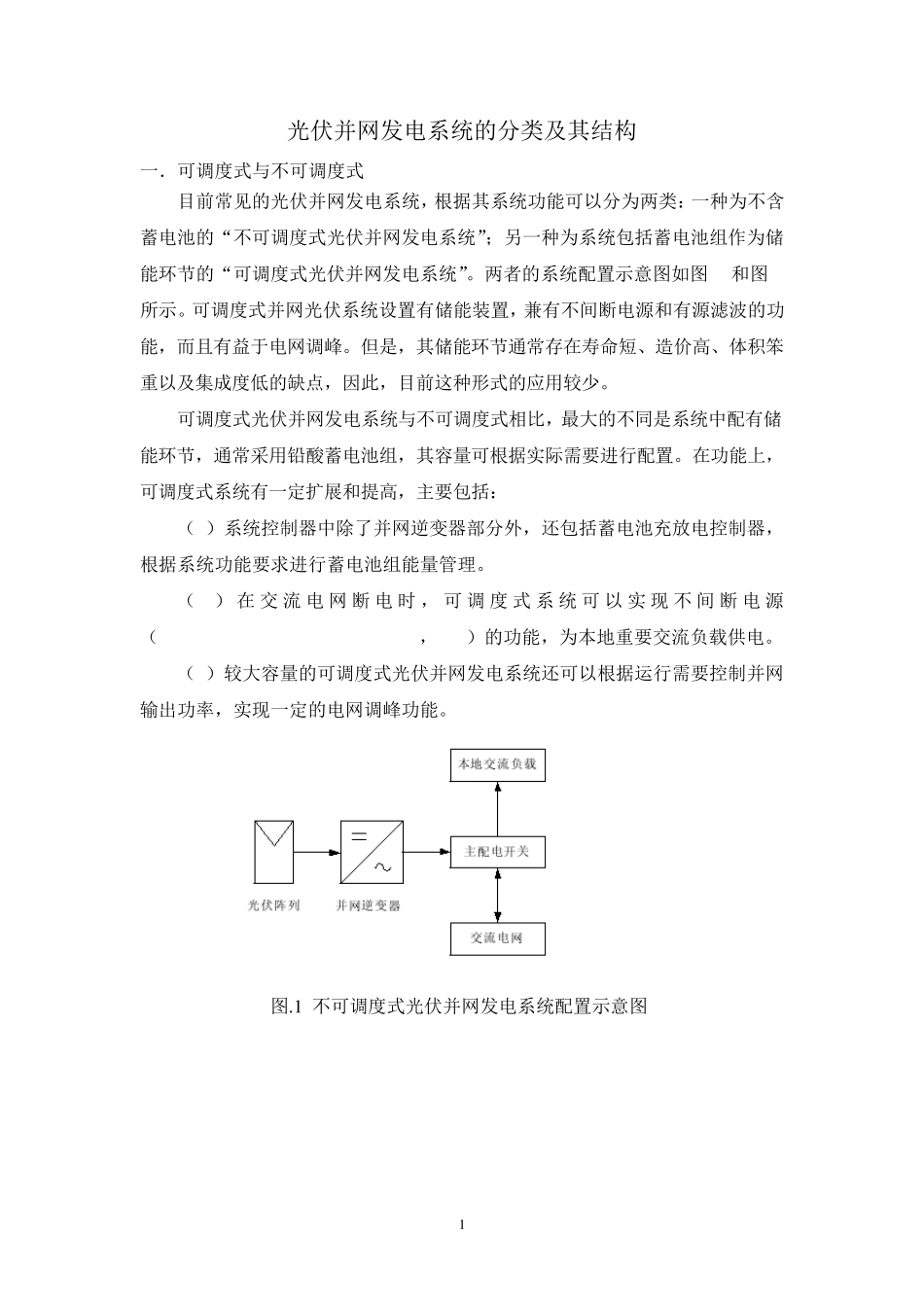

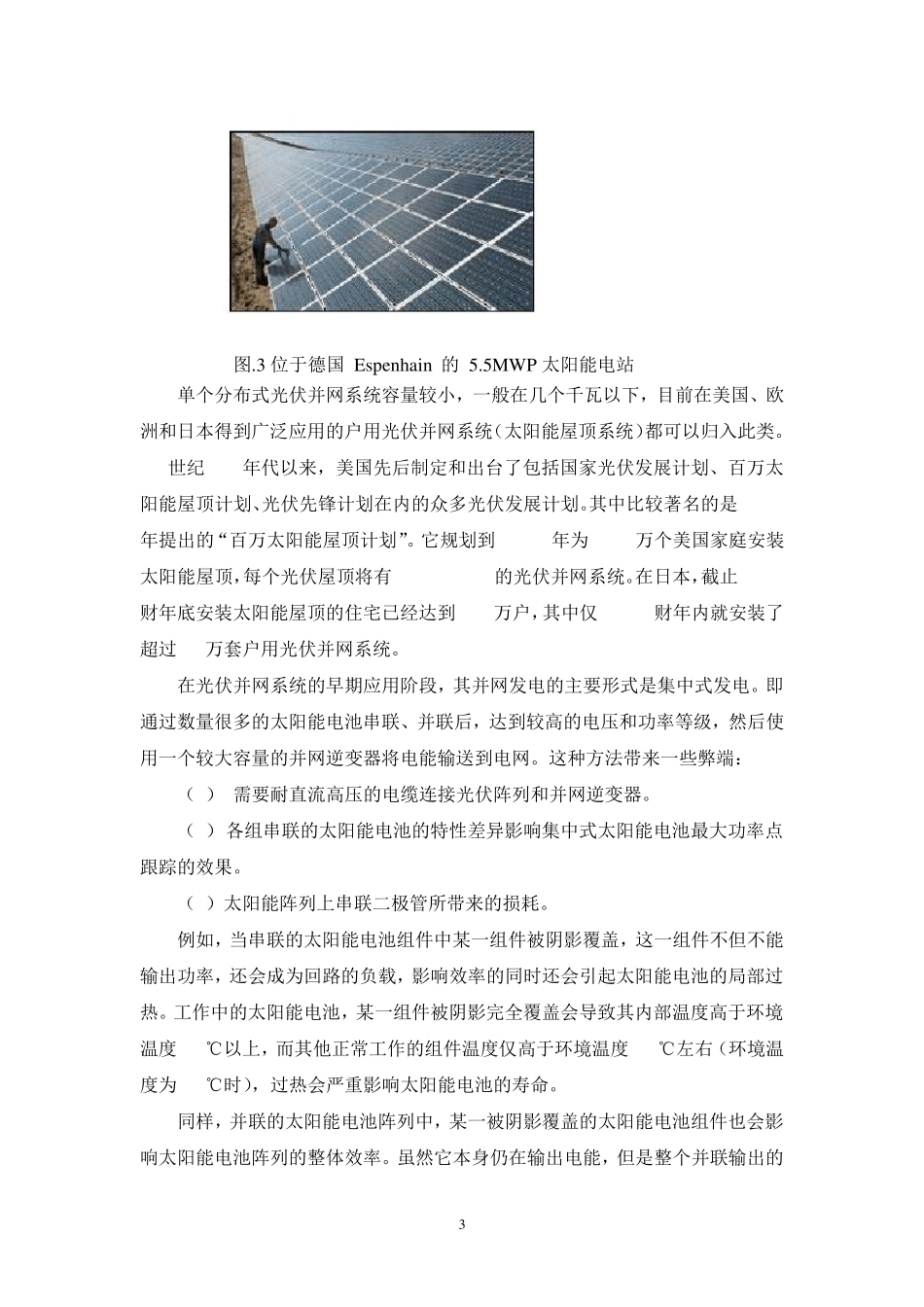

1 光伏并网发电系统的分类及其结构 一．可调度式与不可调度式 目前常见的光伏并网发电系统，根据其系统功能可以分为两类：一种为不含蓄电池的“不可调度式光伏并网发电系统”；另一种为系统包括蓄电池组作为储能环节的“可调度式光伏并网发电系统”。两者的系统配置示意图如图 1和图 2所示。可调度式并网光伏系统设置有储能装置，兼有不间断电源和有源滤波的功能，而且有益于电网调峰。但是，其储能环节通常存在寿命短、造价高、体积笨重以及集成度低的缺点，因此，目前这种形式的应用较少。 可调度式光伏并网发电系统与不可调度式相比，最大的不同是系统中配有储能环节，通常采用铅酸蓄电池组，其容量可根据实际需要进行配置。在功能上，可调度式系统有一定扩展和提高，主要包括： （1）系统控制器中除了并网逆变器部分外，还包括蓄电池充放电控制器，根据系统功能要求进行蓄电池组能量管理。 （ 2） 在 交 流 电网断 电时 ，可调度式系统可以实 现 不间 断 电源（Uninterruptible Power Supply，UPS）的功能，为本地重要交流负载供电。 （3）较大容量的可调度式光伏并网发电系统还可以根据运行需要控制并网输出功率，实现一定的电网调峰功能。 图.1 不可调度式光伏并网发电系统配置示意图 2 图.2 调度式光伏并网发电系统配置示意图 虽然在功能上优于不可调度式光伏并网系统，但由于增加了储能环节，可调度式光伏并网系统存在着明显的缺点。这些缺点是目前限制可调度式光伏并网系统广泛应用的主要原因，包括： （1）增加蓄电池组导致系统成本增加。 （2） 蓄电池的寿命较短，远低于系统其他部件寿命：目前免维护铅酸蓄电池在合理使用下寿命通常为 3 到 5 年，而光伏阵列一般可以稳定工作 20 年以上。 （3）废弃的铅酸蓄电池必须进行回收处理，否则将造成严重的环境污染。 二．集中式发电与分布式发电 根据光伏并网发电系统的规模和集中程度，可以将其分为集中式发电系统和分布式发电系统。集中式发电系统可以看作一个太阳能发电站，其峰值功率可以达到上兆瓦，输出电压等级也较高，可以直接连入中压或高压输电网。例如上世纪 90 年代在西班牙托莱多建成的兆瓦级太阳能电站，以及 1999 年在德国慕尼黑建成的与建筑集成的兆瓦级太阳能电站。截止 2005 年，世界上最大的太阳能电站是安装在德国 Espenhain 的太阳能电站，装机容量 5.5MWP，由约 33,500 个太阳能电池组件组成，于 2004 年 9 月...
