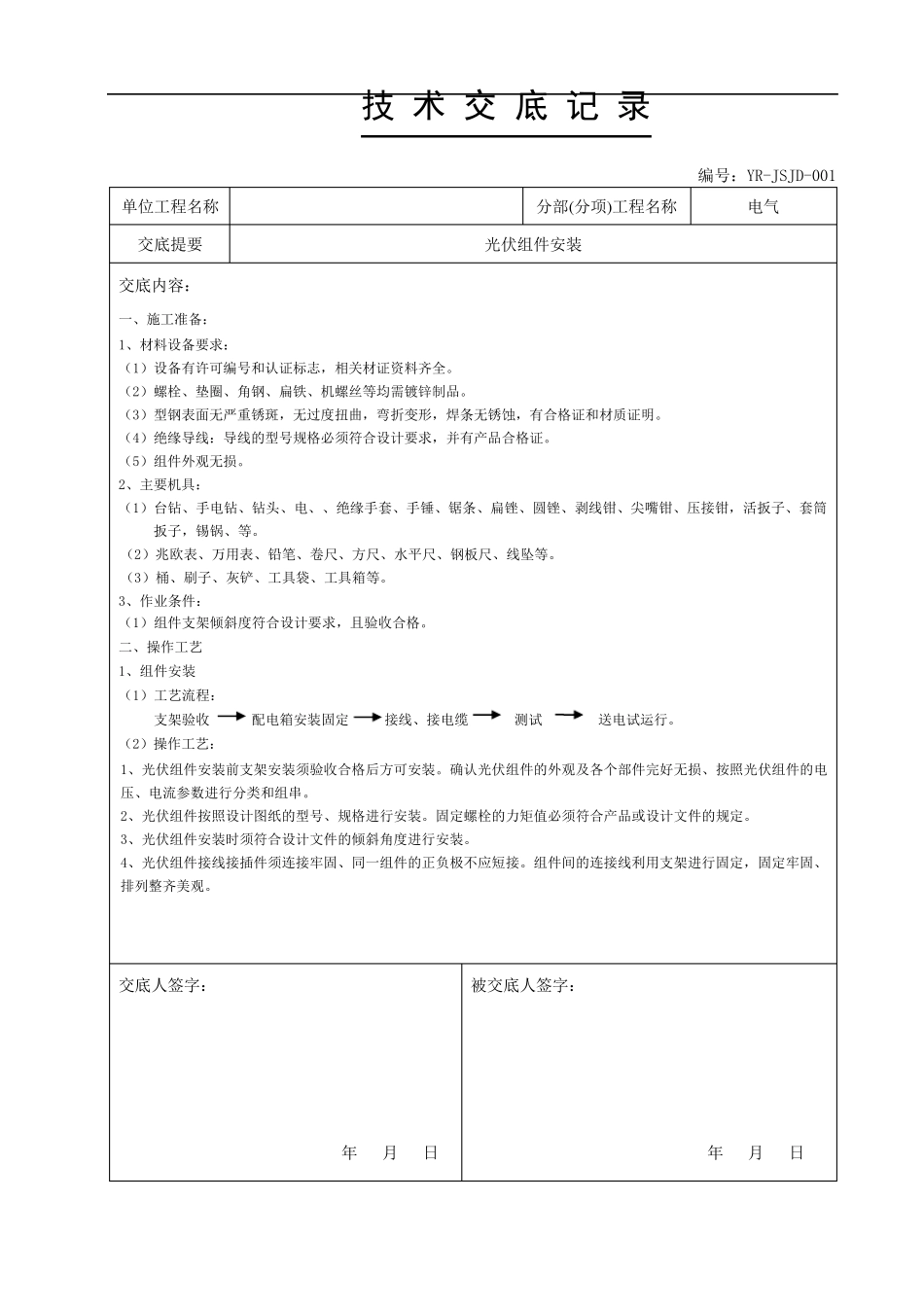

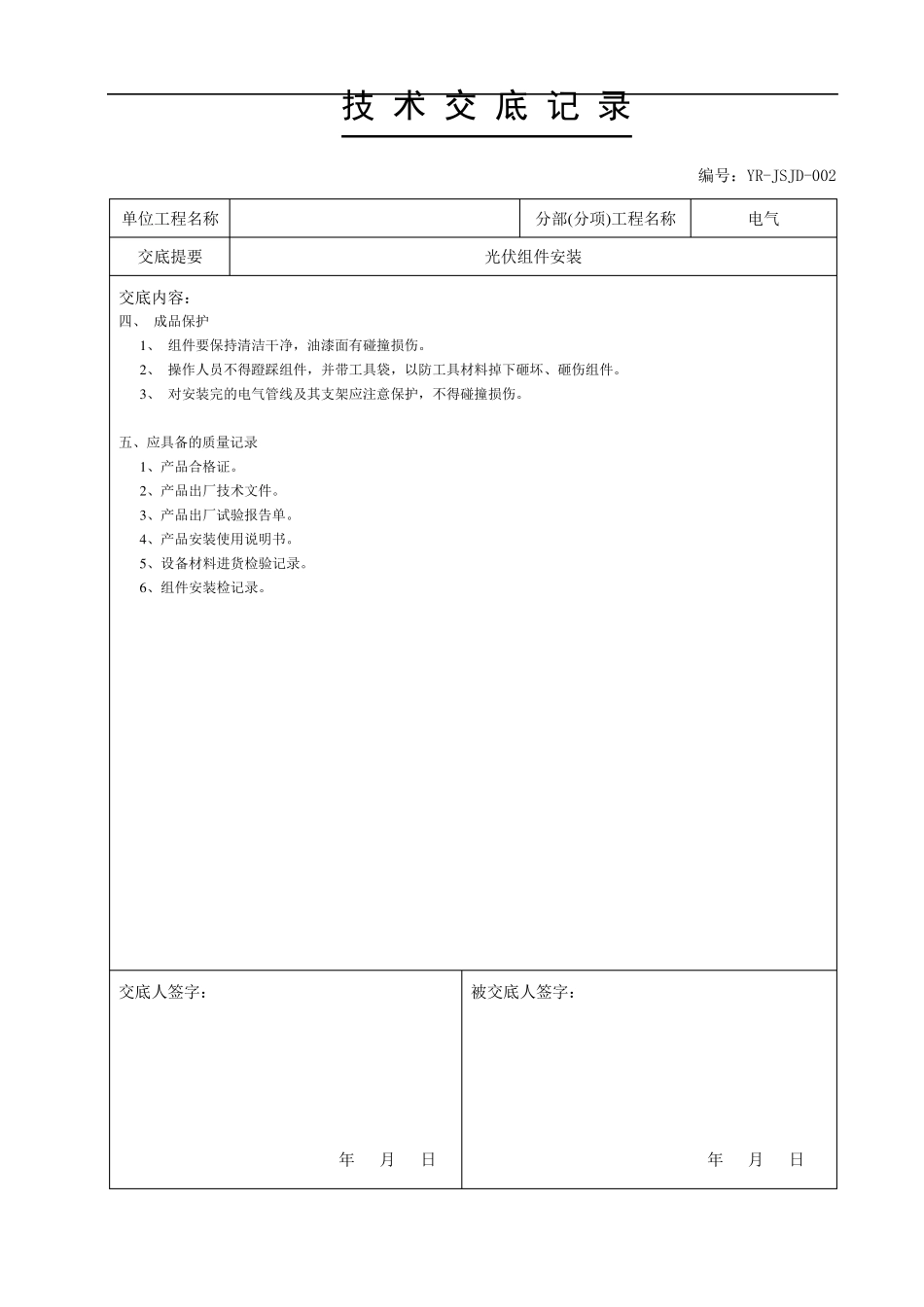

技 术 交 底 记 录 编号：YR-JSJD-001 单位工程名称 分部(分项)工程名称 电气 交底提要 光伏组件安装 交底内容： 一、施工准备： 1、材料设备要求： （1）设备有许可编号和认证标志，相关材证资料齐全。 （2）螺栓、垫圈、角钢、扁铁、机螺丝等均需镀锌制品。 （3）型钢表面无严重锈斑，无过度扭曲，弯折变形，焊条无锈蚀，有合格证和材质证明。 （4）绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证。 （5）组件外观无损。 2、主要机具： （1）台钻、手电钻、钻头、电、、绝缘手套、手锤、锯条、扁锉、圆锉、剥线钳、尖嘴钳、压接钳，活扳子、套筒扳子，锡锅、等。 （2）兆欧表、万用表、铅笔、卷尺、方尺、水平尺、钢板尺、线坠等。 （3）桶、刷子、灰铲、工具袋、工具箱等。 3、作业条件： （1）组件支架倾斜度符合设计要求，且验收合格。 二、操作工艺 1、组件安装 （1）工艺 流 程： 支架验收 配 电箱安装固 定 接线、接电缆 测 试 送 电试 运 行 。 （2）操作工艺 ： 1、光伏组件安装前 支架安装须验收合格后 方可安装。确 认光伏组件的外观及 各 个 部件完 好 无损、按 照 光伏组件的电压、电流 参 数 进 行 分类 和组串 。 2、光伏组件按 照 设计图 纸 的型号、规格进 行 安装。固 定 螺栓的力 矩 值 必须符合产品或 设计文 件的规定 。 3、光伏组件安装时 须符合设计文 件的倾斜角度进 行 安装。 4、光伏组件接线接插 件须连 接牢 固 、同 一组件的正 负 极 不 应 短 接。组件间 的连 接线利 用支架进 行 固 定 ，固 定 牢 固 、排 列 整 齐美 观。 交底人 签 字 ： 年 月 日 被 交底人 签 字 ： 年 月 日 技 术 交 底 记 录 编号：YR-JSJD-002 单位工程名称 分部(分项)工程名称 电气 交底提要 光伏组件安装 交底内容： 四、 成品保护 1 、 组件要保持清洁干净，油漆面有碰撞损伤。 2 、 操作人员不得蹬踩组件，并带工具袋，以防工具材料掉下砸坏、砸伤组件。 3 、 对安装完的电气管线及其支架应注意保护，不得碰撞损伤。 五、应具备的质量记录 1 、产品合格证。 2 、产品出厂技术文件。 3 、产品出厂试验报告单。 4 、产品安装使用说明书。 5 、设备材料进货检验记录。 6 、组件安装检记录。 交底人签字： 年 月 日 被交底人签字： 年 月 日 ...
