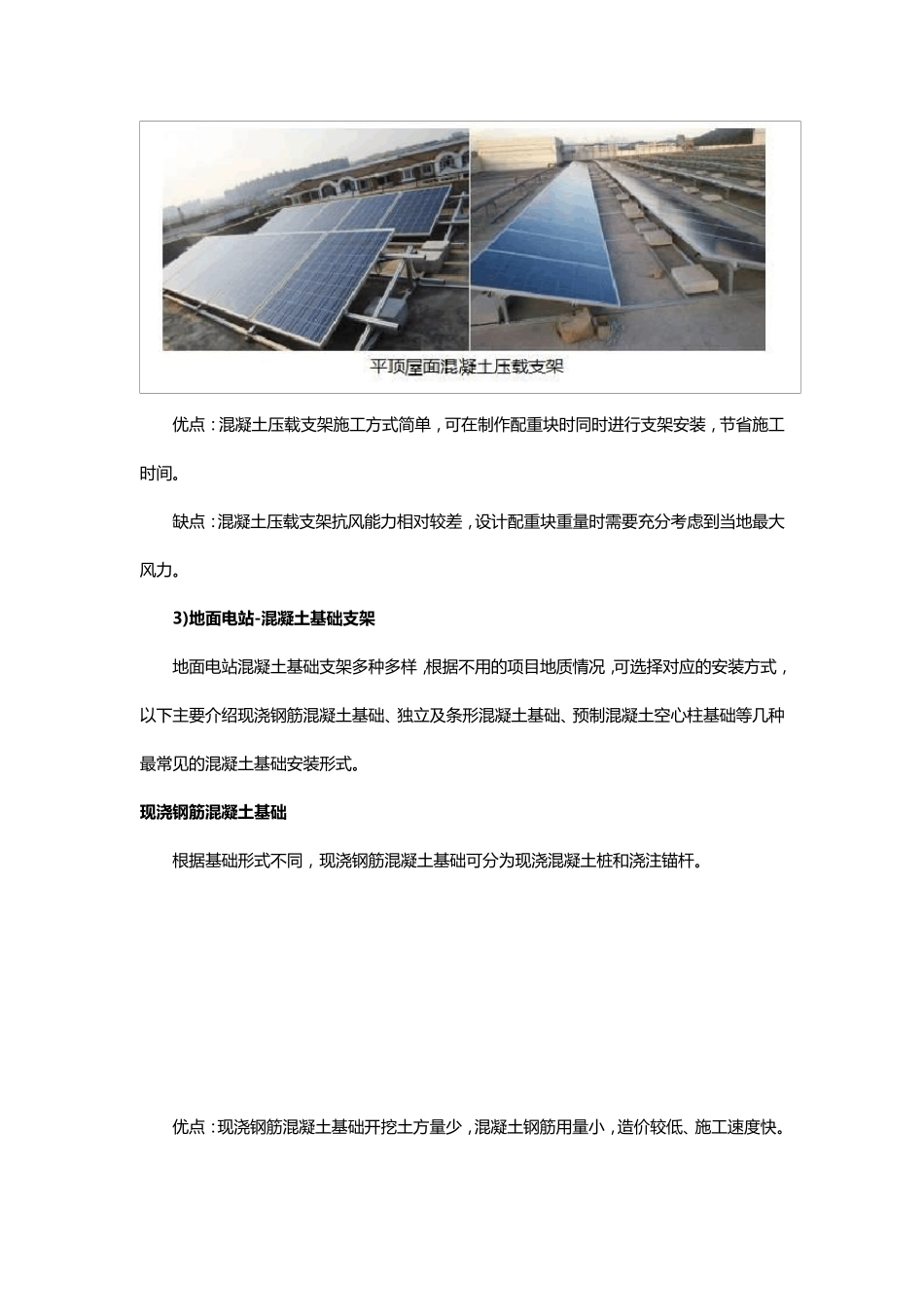

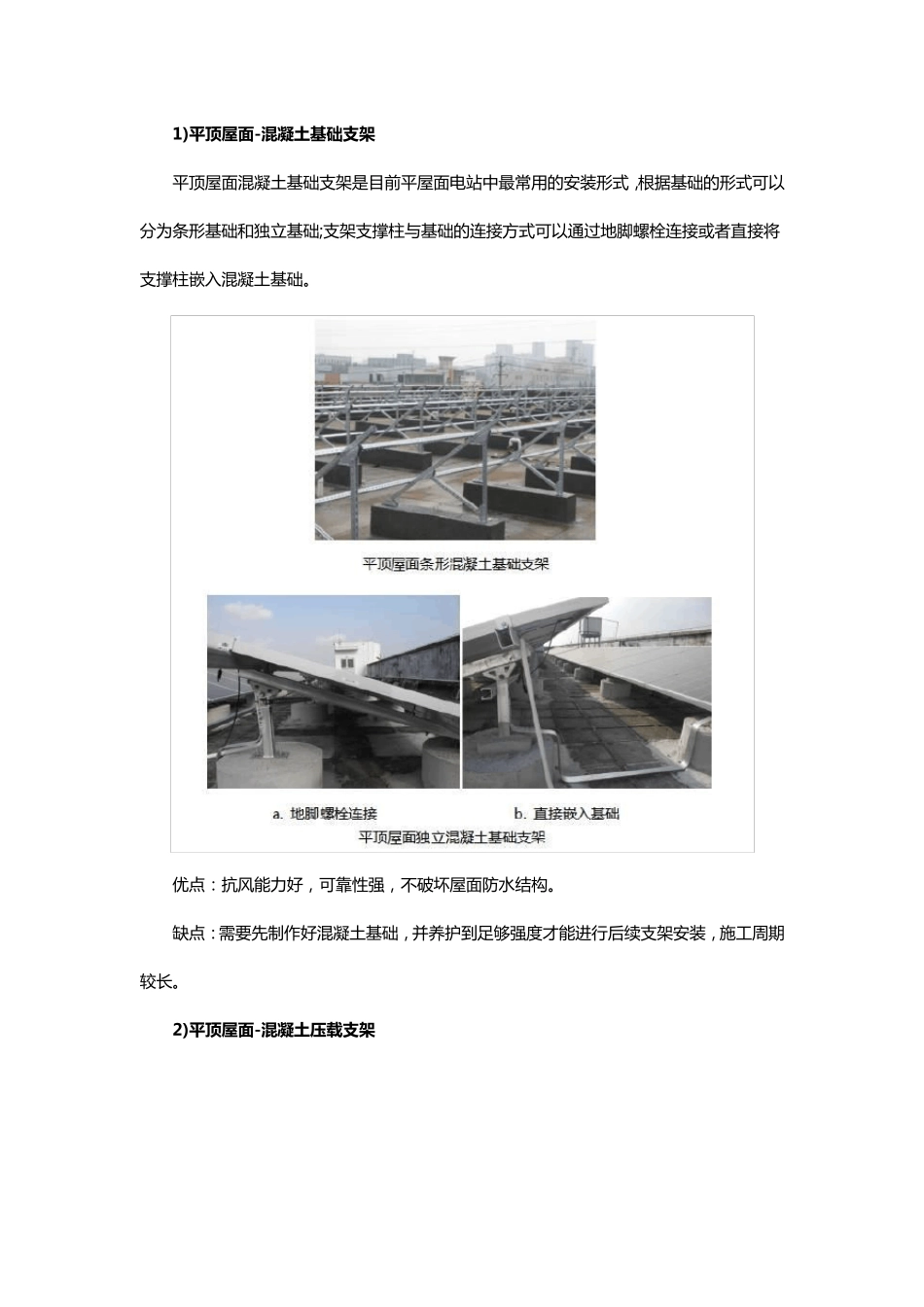

光伏支架分类 光 伏 支 架 作 为 光 伏 电 站 重 要 的 组 成 部 分 ， 它 承 载 着 光 伏 电 站 的 发 电 主 体 。 支 架 的 选 择 直 接 影响 着 光 伏 组 件 的 运 行 安 全 、破损率及建设投资， 选 择 合适的 光 伏 支 架 不但能降低工程造价，也会减少后期养护成 本。 一 、光伏支架类型 1、根据材料分 类 根据光 伏 支 架 主 要 受力杆件 所采用材料的 不同， 可将其分 为 铝合金支 架 、钢支 架 以及非金属支 架 ， 其中非金属支 架 使用较少， 而铝合金支 架 和钢支 架 各有特点。 2、根据安 装方式分 类 二、固定式光伏支架介绍 光 伏 阵列不随太阳入射角变化而转动， 以固定的 方式接 收太阳辐射。 根据倾角设定情况可以分 为 ：最佳倾角固定式、斜屋面固定式和倾角可调固定式。 1、最佳倾角固定式 先计算出当地最佳安 装倾角， 而后全 部 阵列采用该倾角固定安 装， 目前在平顶屋面电 站和地面电 站 广泛使用。 1)平 顶 屋 面 -混 凝土基础支架 平 顶 屋 面 混 凝 土 基 础 支 架 是 目 前 平 屋 面 电 站 中 最 常 用 的 安 装 形 式 ，根 据 基 础 的 形 式 可 以分 为 条 形 基 础 和 独 立 基 础 ;支 架 支 撑 柱 与 基 础 的 连 接 方 式 可 以 通 过 地 脚 螺 栓 连 接 或 者 直 接 将支 撑 柱 嵌 入 混 凝 土 基 础 。 优点：抗风能力好， 可 靠性强， 不破坏屋 面 防水结构。 缺点：需要先制作好混 凝 土 基 础 ， 并养护到足够强度才能进行后续支 架 安 装 ， 施工周期较长。 2)平 顶 屋 面 -混 凝土压载支架 优 点 ： 混 凝 土 压 载 支 架 施 工 方 式 简 单 ， 可 在 制 作 配 重 块 时 同 时 进 行 支 架 安 装 ， 节 省 施 工时 间 。 缺 点 ： 混 凝 土 压 载 支 架 抗 风 能 力 相 对 较 差 ， 设 计 配 重 块 重 量 时 需 要 充 分 考 虑 到 当 地 最 大风 力 。 3)地 面 电 站 -混 凝土基础支架 地 面 电 站 混 凝 土 基 础 支 架 多 种 多 样 ，根 据 不 用 的 项 目 地 质 情 况 ，可 选 择 对 应 的 安 装 方 式 ，以 下 主 要 介...
