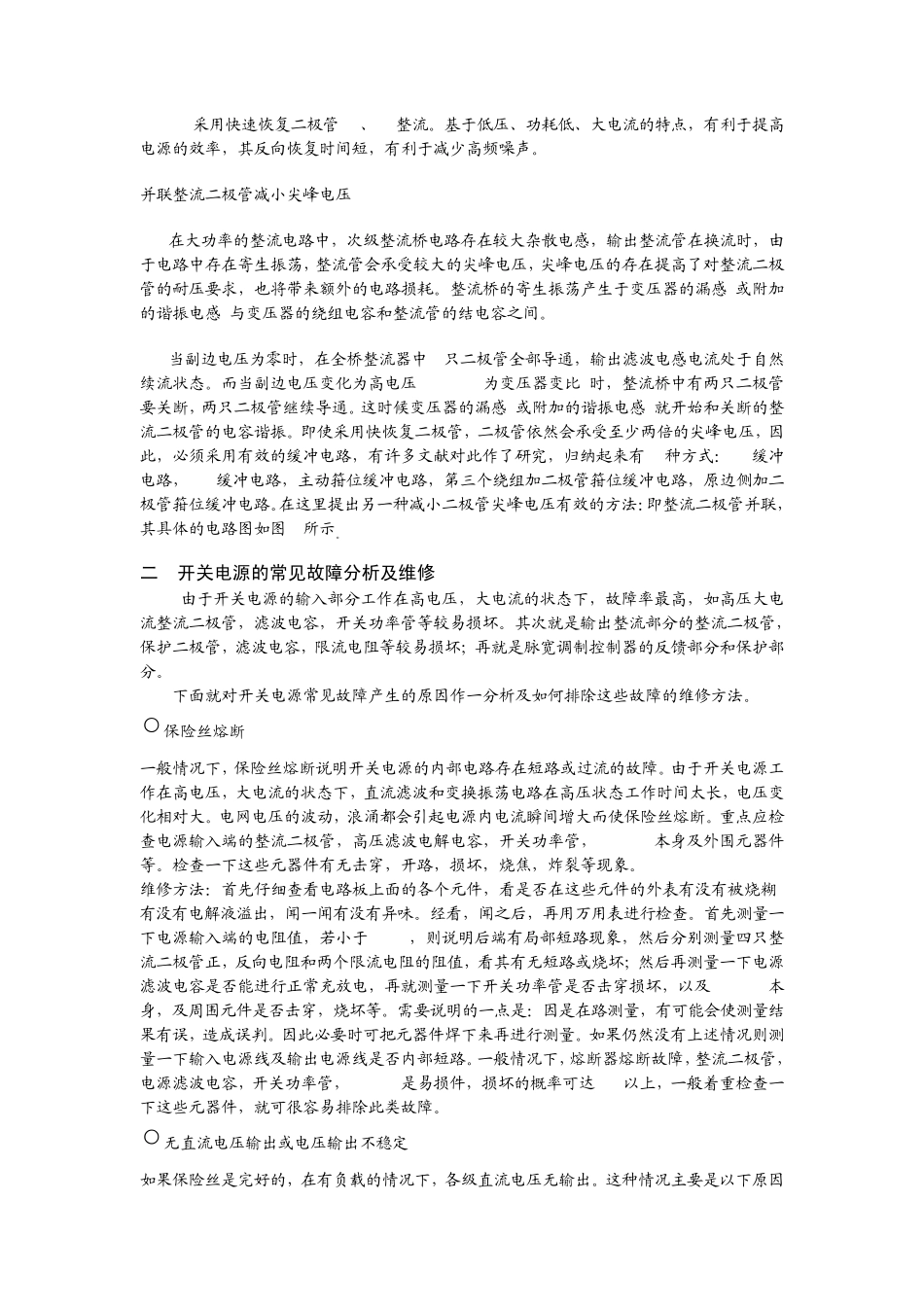

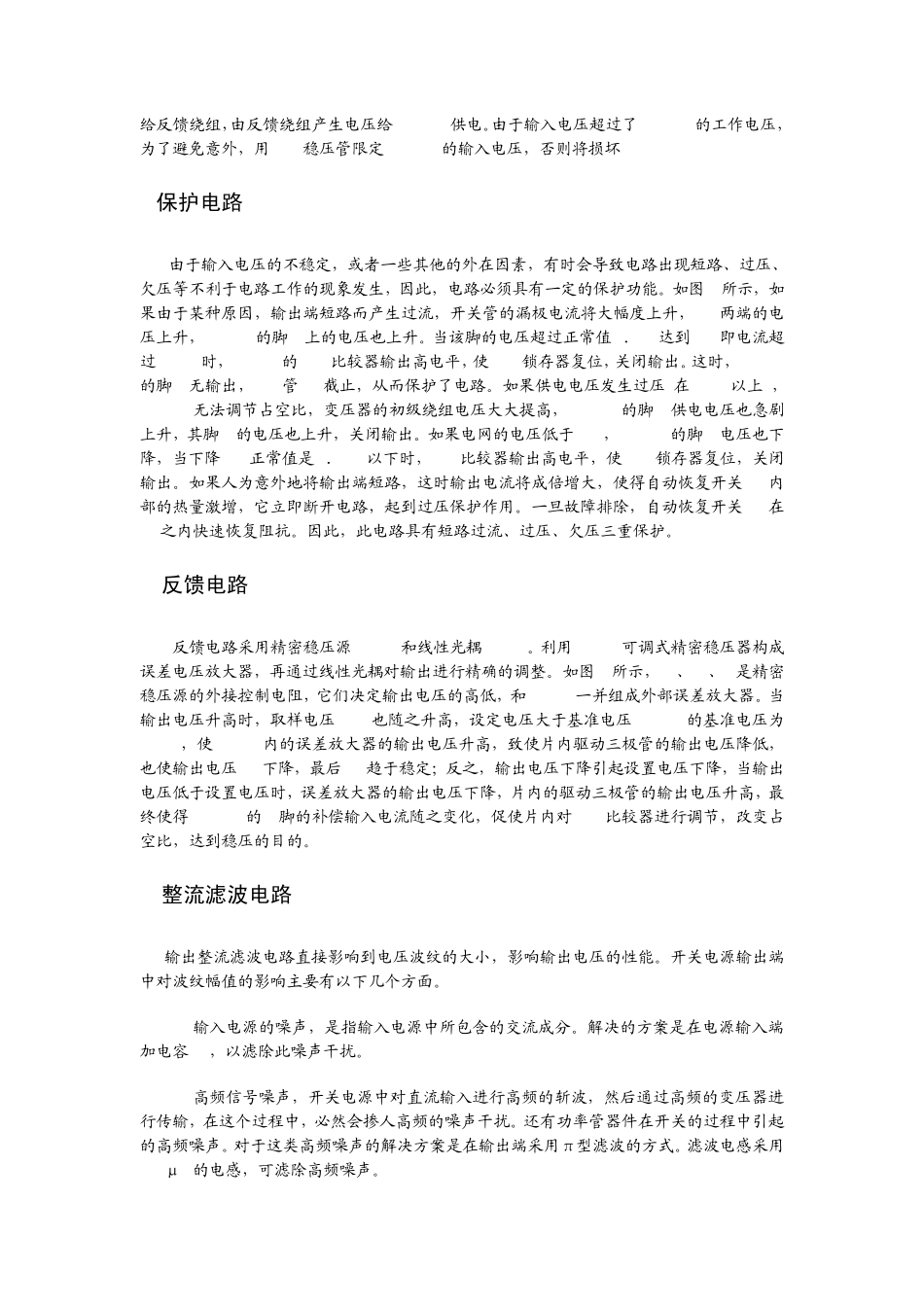

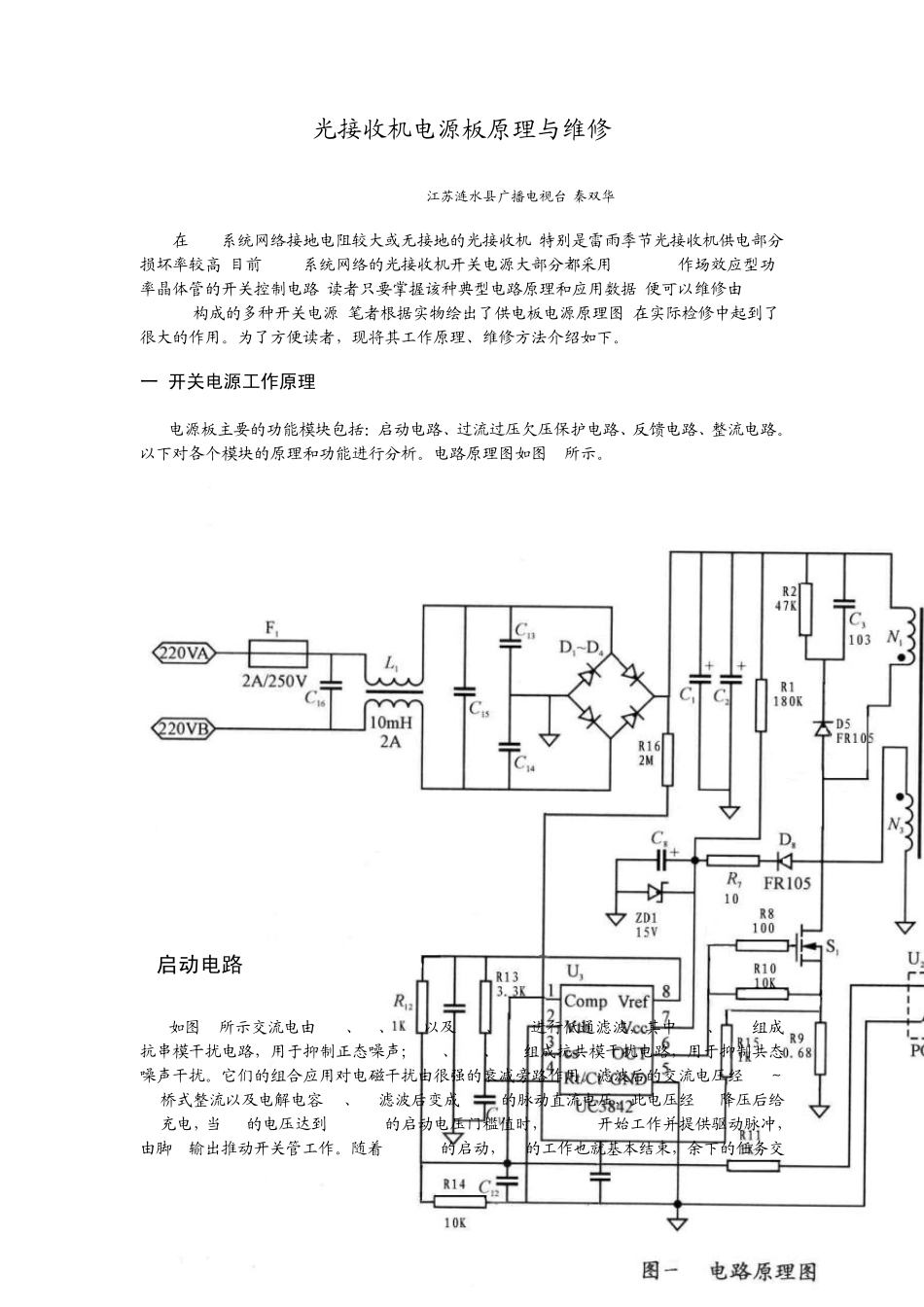

光接收机电源板原理与维修 江苏涟水县广播电视台 秦双华 在HFC系统网络接地电阻较大或无接地的光接收机,特别是雷雨季节光接收机供电部分损坏率较高,目前CATV系统网络的光接收机开关电源大部分都采用"UC3842"作场效应型功率晶体管的开关控制电路,读者只要掌握该种典型电路原理和应用数据,便可以维修由UC3842构成的多种开关电源.笔者根据实物绘出了供电板电源原理图,在实际检修中起到了很大的作用。为了方便读者,现将其工作原理、维修方法介绍如下。 一 开关电源工作原理 电源板主要的功能模块包括:启动电路、过流过压欠压保护电路、反馈电路、整流电路。以下对各个模块的原理和功能进行分析。电路原理图如图1所示。 1启动电路 如图1所示交流电由C16、L1、C15以及 C14、C13进行低通滤波,其中C16、C15组成抗串模干扰电路,用于抑制正态噪声;C14、C13、L1组成抗共模干扰电路,用于抑制共态噪声干扰。它们的组合应用对电磁干扰由很强的衰减旁路作用。滤波后的交流电压经 D1~D4桥式整流以及电解电容 C1、C2滤波后变成3lOV的脉动直流电压,此电压经 R1降压后给C8充电,当 C8的电压达到UC3842的启动电压门槛值时,UC3842开始工作并提供驱动脉冲,由脚 6输出推动开关管工作。随着 UC3842的启动,R1的工作也就基本结束,余下的任务交给反馈绕组,由反馈绕组产生电压给 UC3842供电。由于输入电压超过了 UC3842的工作电压,为了避免意外,用 ZD1稳压管限定 UC3842的输入电压,否则将损坏 UC3842. 2保护电路 由于输入电压的不稳定,或者一些其他的外在因素,有时会导致电路出现短路、过压、欠压等不利于电路工作的现象发生,因此,电路必须具有一定的保护功能。如图 1所示,如果由于某种原因,输出端短路而产生过流,开关管的漏极电流将大幅度上升,R9两端的电压上升,UC3842的脚 3上的电压也上升。当该脚的电压超过正常值 0.3V达到 1V(即电流超过 1.5A)时,UC3842的 PWM比较器输出高电平,使 PWM锁存器复位,关闭输出。这时,UC3842的脚 6无输出,MOS管 S1截止,从而保护了电路。如果供电电压发生过压(在 265V以上),UC3842无法调节占空比,变压器的初级绕组电压大大提高,UC3842的脚 7供电电压也急剧上升,其脚 2的电压也上升,关闭输出。如果电网的电压低于 85V,UC3842的脚 1电压也下降,当下降lV(正常值是3.4V)以下时,PWM比较器输出高电平,使 PWM锁存器复位,关闭输出。如果人为意外地将输出端短路,这时输...
