光电式感烟探测器

光电式感烟探测器_第1页
1/7

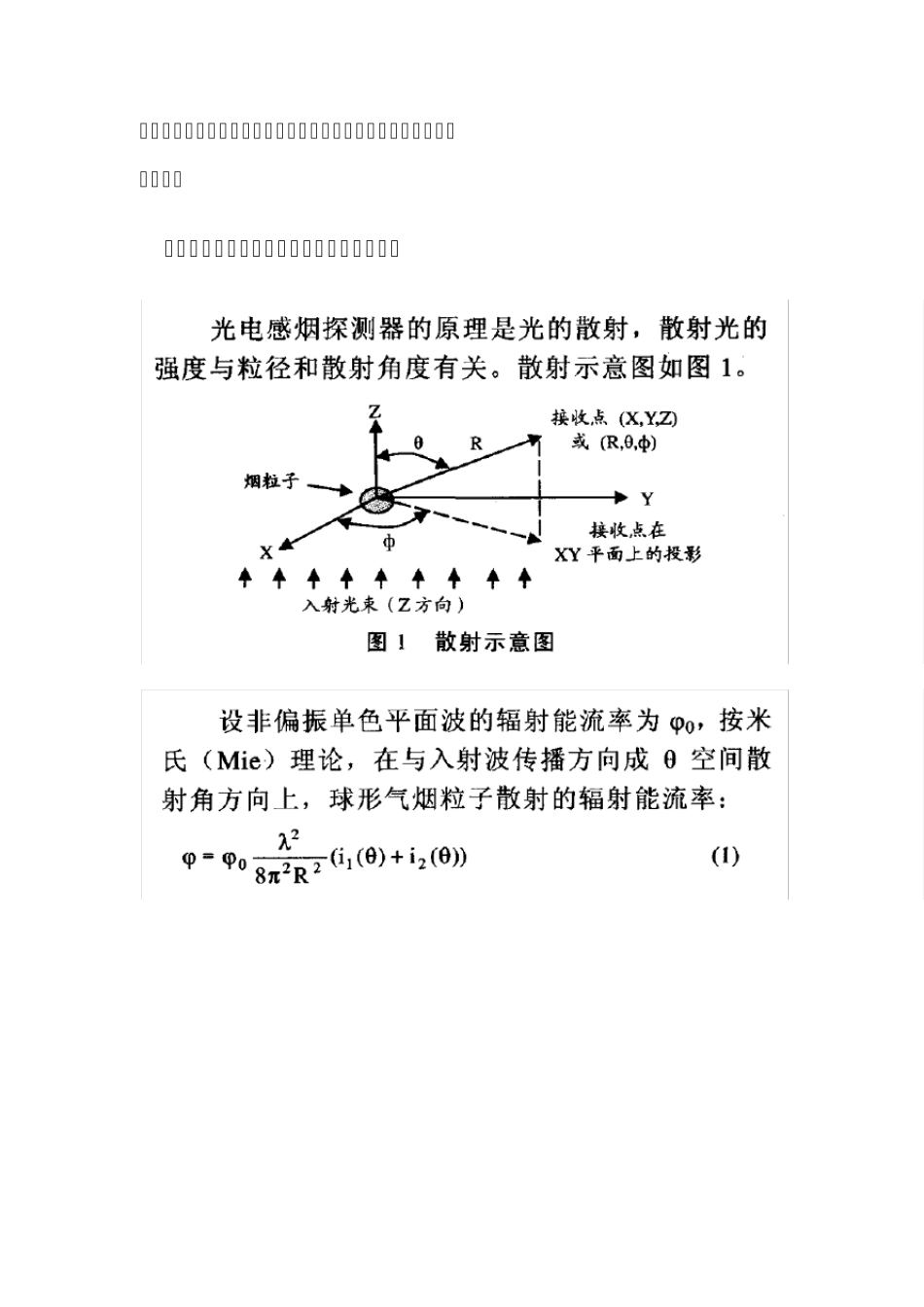

光电式感烟探测器_第2页
2/7
光电式感烟探测器_第3页
3/7
光电式感烟探测器 光电式感烟探测器是对能影响红外、可见和紫外电磁波频谱区辐射的吸收或散射的燃烧产物敏感的探测器。 光电式感烟探测器由光源、光电元件、电子开关及迷宫般的型腔密室组成。它是利用光散射原理对火灾初期产生的烟雾进行探测,并及时发出报警信号。 光电式感烟探测器根据其结构和原理分为遮光型和散射型两种。 遮光型(或减光型)光电式感烟探测器由一个光源(灯泡或发光二极管)和一个光敏元件(硅光电池)对应装置在小暗室(即型腔密室或称采样室)里构成。在正常(无烟)情况下。光源发出的光通过透镜聚成光束,照射到光敏元件上,并将其转换成电信号,使整个电路维持正常状态,不发生报警。当发生火灾有烟雾存在时,光源发出的光线受烟粒子的散射和吸收作用,使光的传播特性改变,光敏元件接收的光强明显减弱,电路正常状态被破损,则报警。 散射型光电式感烟探测器的发光二极管和光敏元件设置的位置不是相对的。光敏元件设置在多孔的小暗室里。无烟雾时,光不能射到光敏元件上,电路维持在正常状态。而发生火灾有烟雾存在时,光通过烟雾粒子的反射或散射到达光敏元件上,则光信号转换成电信号。经放大电路放大后。驱动报警装置,发出火灾报警信号。 下面主要分析散射型光电感烟探测器原理: 光电感烟火灾侦测器工作原理图: 火灾发生前,没有烟雾: 火灾发生后,产生烟雾: 图 示 的 反 射 式 烟 雾 报 警 器 灵 敏 度 较 高 。 在 没 有 烟 雾 时 , 由 于红 外 对 管 相 互 垂 直 , 烟 雾 室 内 又 涂 有 黑 色 吸 光 材 料 , 所 以 红外LED 发 出 的 红 外 光 无 法 到 达 红 外 光 敏 三 极 管 。 当 烟 雾 进 入烟 雾 室 后 , 烟 雾 的 固 体 粒 子 对 红 外 光 产 生 漫 反 射 ( 图 中 示 出几 个 微 粒 的 反 射 示 意 ) , 使 部 分 红 外 光 到 达 光 敏 三 极 管 。 烟雾 越 大 , 接 收 到 光 也 越 强 流 过 光 敏 三 极 管 的 电 流 也 越 大 。 必须指出的是,室内抽烟也可能引起误报警,所以还必须与其它火灾传感器组成综合火灾报警系统,由大楼中的主计算机作出综合判断,并开启相应房间的消防设备。 根据上述原理,还可以将烟雾报警器安装在小汽车里。当车内有人吸烟时,将自动启动抽风机,将烟排出车外。 下面是一些实物图片: 可以用于居家,旅馆,等场合。 (图片)
