光电感烟火灾探测器的电路设计

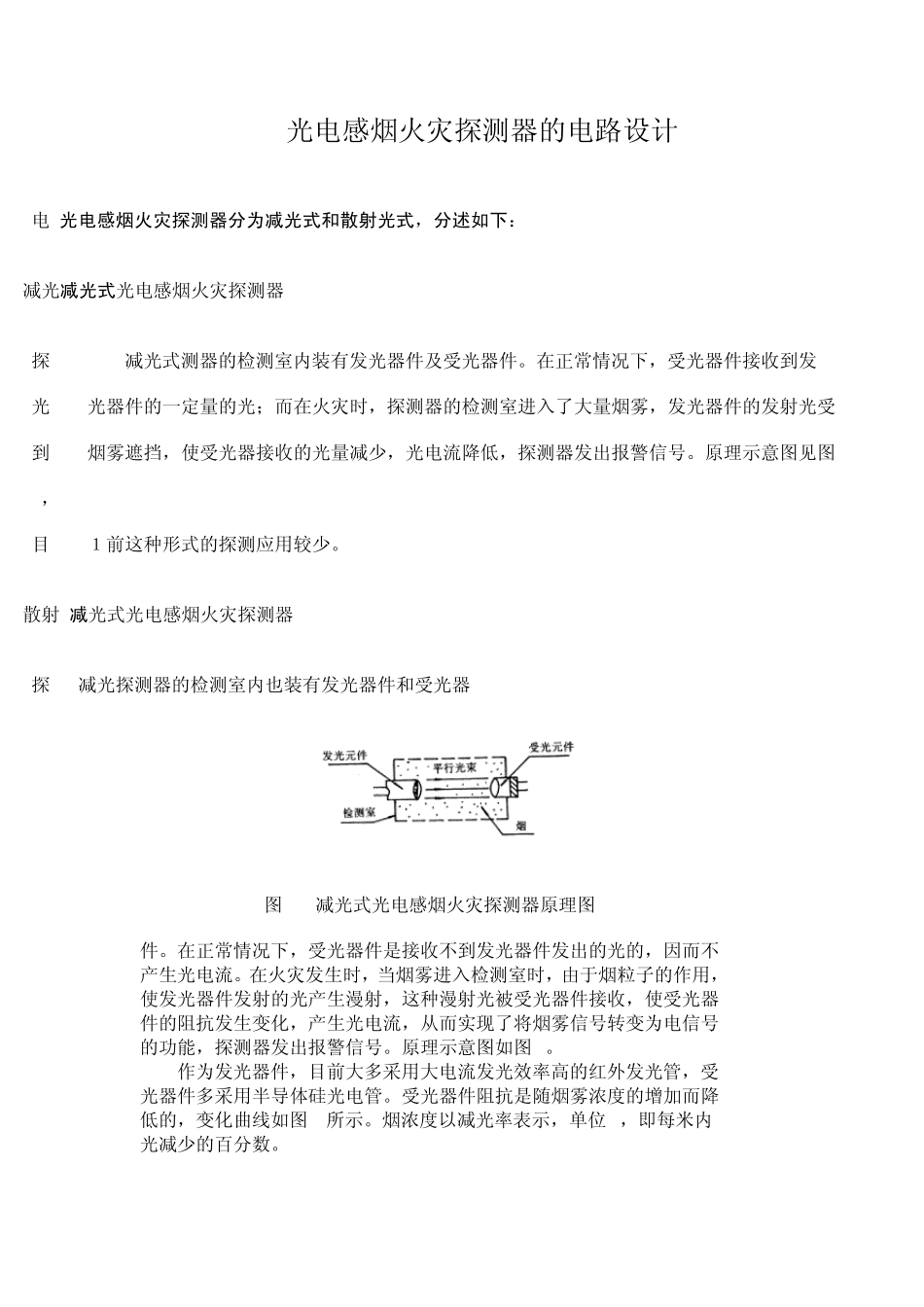

光电感烟火灾探测器的电路设计_第1页
1/7

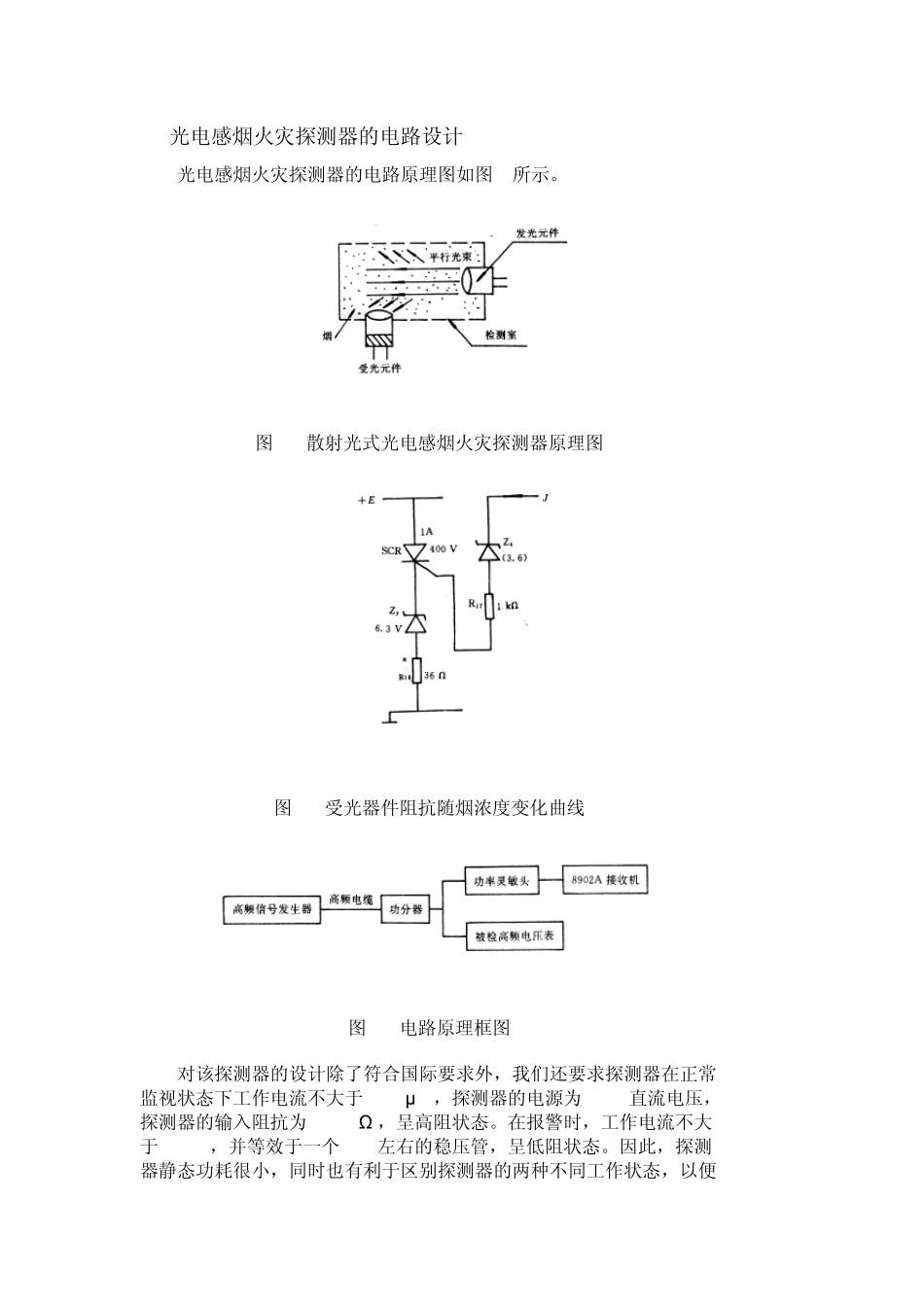

光电感烟火灾探测器的电路设计_第2页
2/7

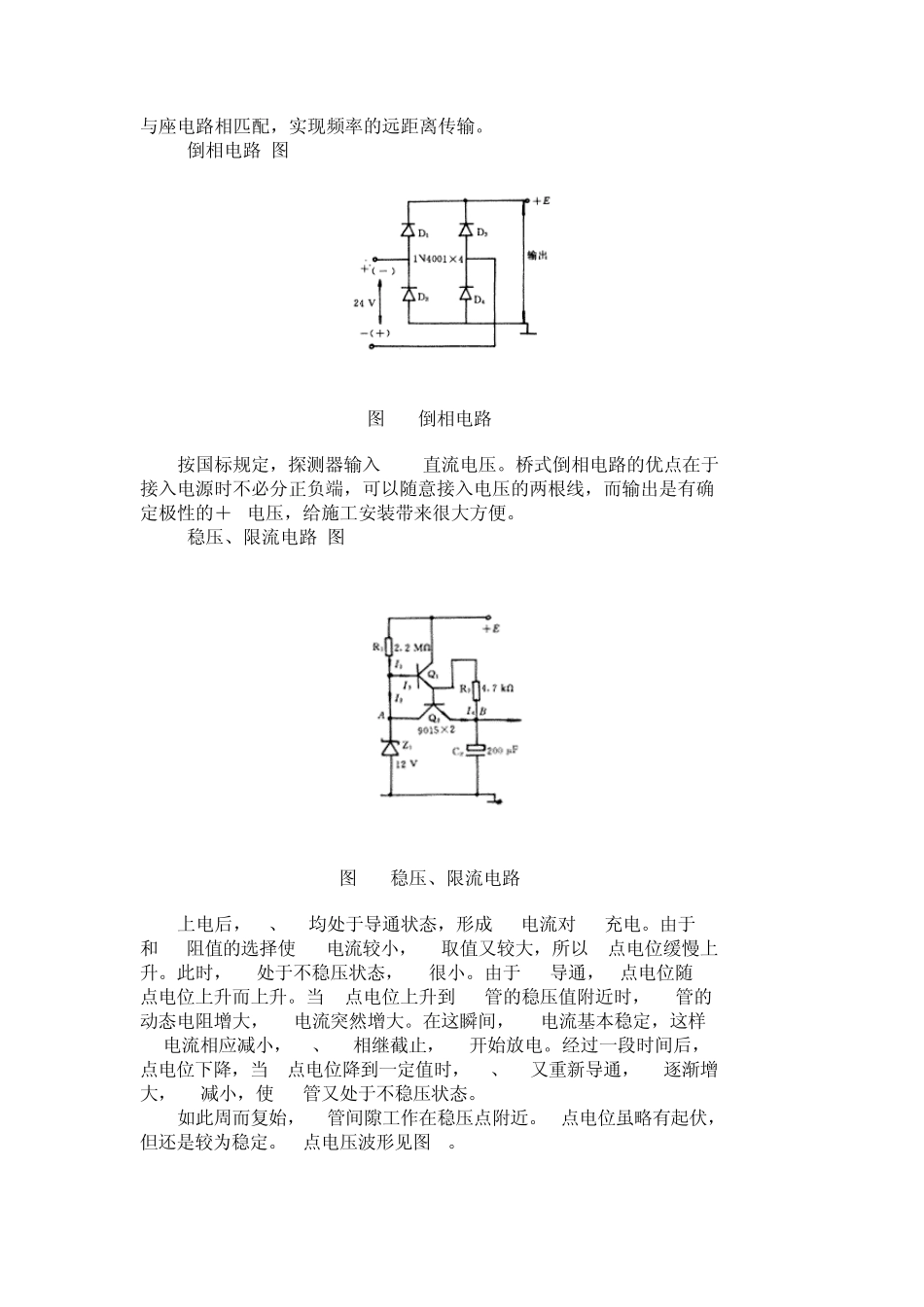

光电感烟火灾探测器的电路设计_第3页
3/7
光电感烟火灾探测器的电路设计 电 光电感烟火灾探测器分为减光式和散射光式,分述如下: 减光减光式光电感烟火灾探测器 探 减光式测器的检测室内装有发光器件及受光器件。在正常情况下,受光器件接收到发 光 光器件的一定量的光;而在火灾时,探测器的检测室进入了大量烟雾,发光器件的发射光受 到 烟雾遮挡,使受光器接收的光量减少,光电流降低,探测器发出报警信号。原理示意图见图 1, 目 1前这种形式的探测应用较少。 散射 减光式光电感烟火灾探测器 探 减光探测器的检测室内也装有发光器件和受光器\} 图 1 减光式光电感烟火灾探测器原理图 件。在正常情况下,受光器件是接收不到发光器件发出的光的,因而不产生光电流。在火灾发生时,当烟雾进入检测室时,由于烟粒子的作用,使发光器件发射的光产生漫射,这种漫射光被受光器件接收,使受光器件的阻抗发生变化,产生光电流,从而实现了将烟雾信号转变为电信号的功能,探测器发出报警信号。原理示意图如图 2。 作为发光器件,目前大多采用大电流发光效率高的红外发光管,受光器件多采用半导体硅光电管。受光器件阻抗是随烟雾浓度的增加而降低的,变化曲线如图 3所示。烟浓度以减光率表示,单位 m,即每米内光减少的百分数。 2 光电感烟火灾探测器的电路设计 光电感烟火灾探测器的电路原理图如图4所示。 图2 散射光式光电感烟火灾探测器原理图 图3 受光器件阻抗随烟浓度变化曲线 图4 电路原理框图 对该探测器的设计除了符合国际要求外,我们还要求探测器在正常监视状态下工作电流不大于 100 μ A,探测器的电源为 24 V直流电压,探测器的输入阻抗为 240 kΩ ,呈高阻状态。在报警时,工作电流不大于 80 mA,并等效于一个 7 V左右的稳压管,呈低阻状态。因此,探测器静态功耗很小,同时也有利于区别探测器的两种不同工作状态,以便与座电路相匹配,实现频率的远距离传输。 2.1 倒相电路(图5) 图5 倒相电路 按国标规定,探测器输入24 V直流电压。桥式倒相电路的优点在于接入电源时不必分正负端,可以随意接入电压的两根线,而输出是有确定极性的+E电压,给施工安装带来很大方便。 2.2 稳压、限流电路(图6) 图6 稳压、限流电路 上电后,Q1、Q2均处于导通状态,形成 I4电流对 C2充电。由于R1和 R2阻值的选择使 I4电流较小,C2取值又较大,所以B点电位缓慢上升。此时,Z1处于不稳压状态,I2很小。由于Q2导通,A点电位随B点电位上升...
