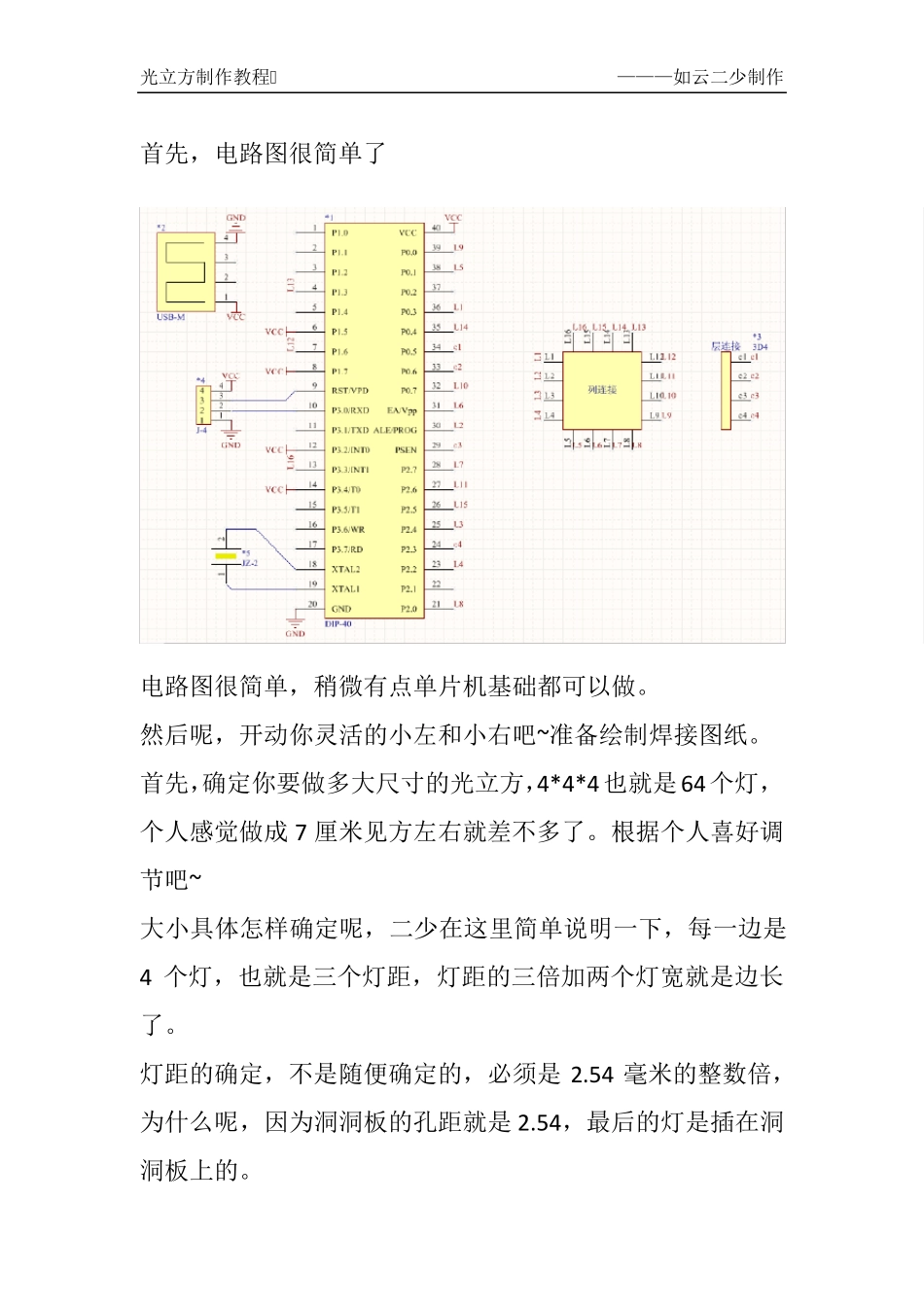

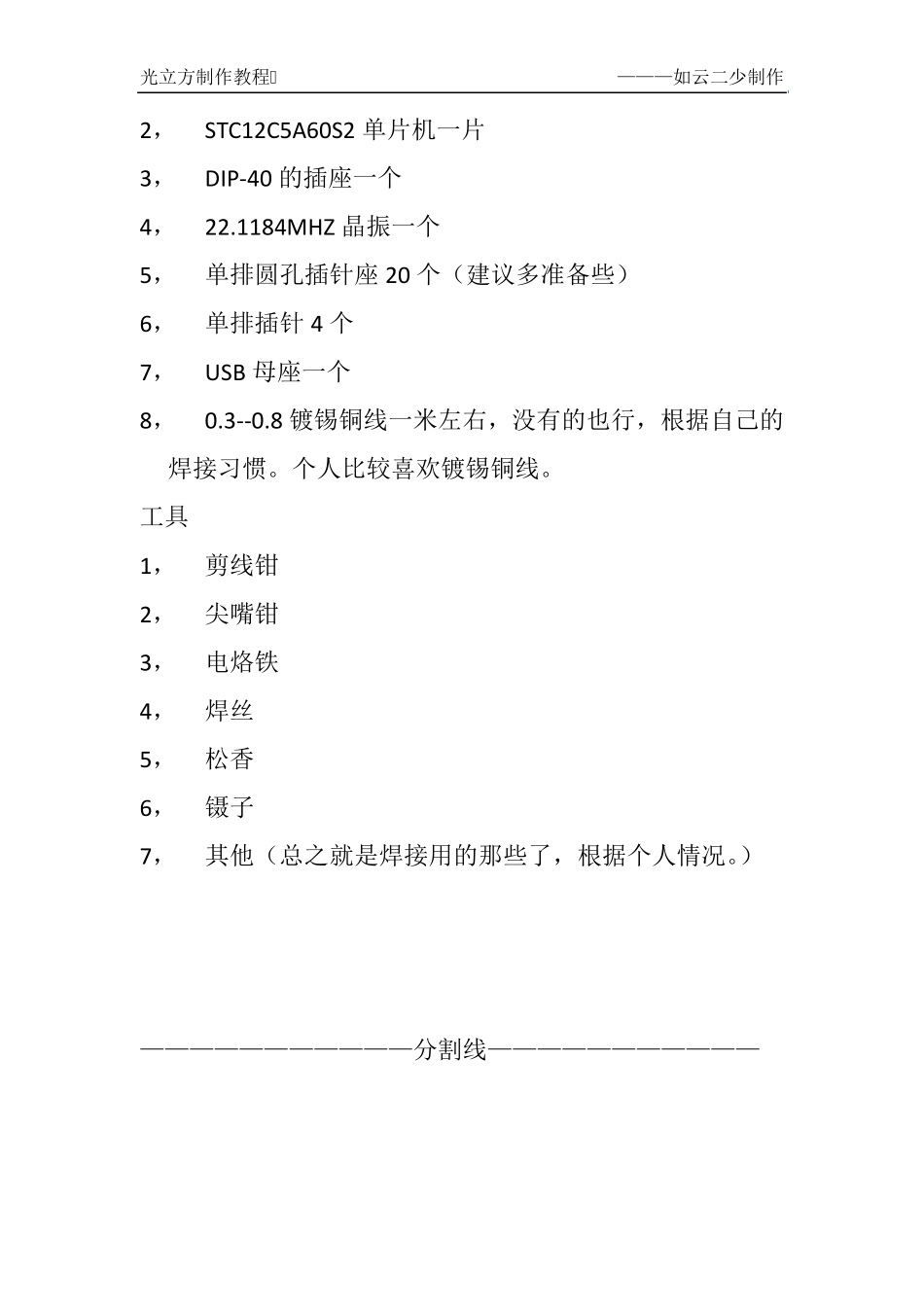

光立方制作教程 ———如云二少制作 先上效果图 首先，准备材料和工具。 材料： 1， 雾面蓝色（喜欢其他色的随意）LED（3MM 或者 5MM都行），最好是雾面 LED，不懂得购买的时候跟老板说清楚就 ok~ 光立方制作教程 ———如云二少制作 2， STC12C5A60S2 单片机一片 3， DIP-40 的插座一个 4， 22.1184MHZ晶振一个 5， 单排圆孔插针座 20 个（建议多准备些） 6， 单排插针 4 个 7， USB 母座一个 8， 0.3--0.8 镀锡铜线一米左右，没有的也行，根据自己的焊接习惯。个人比较喜欢镀锡铜线。 工具 1， 剪线钳 2， 尖嘴钳 3， 电烙铁 4， 焊丝 5， 松香 6， 镊子 7， 其他（总之就是焊接用的那些了，根据个人情况。） ———————————分割线——————————— 光立方制作教程 ———如云二少制作 首先，电路图很简单了 电路图很简单，稍微有点单片机基础都可以做。 然后呢，开动你灵活的小左和小右吧~准备绘制焊接图纸。 首先，确定你要做多大尺寸的光立方，4*4*4也就是64个灯，个人感觉做成 7 厘米见方左右就差不多了。根据个人喜好调节吧~ 大小具体怎样确定呢，二少在这里简单说明一下，每一边是4 个灯，也就是三个灯距，灯距的三倍加两个灯宽就是边长了。 灯距的确定，不是随便确定的，必须是 2.54 毫米的整数倍，为什么呢，因为洞洞板的孔距就是 2.54，最后的灯是插在洞洞板上的。 光立方制作教程 ———如云二少制作 本教程所定的灯距是 4 倍的孔距，也就是 10 毫米挂点，小误差这里就可以忽略了。 OK~根据灯的情况，确定洞洞板的大小，最少得是 20 孔，因为单片机用的是 DIP40 的，所以至少要保证单片机可以安装，当然高手还可以立式安装单片机，二少在这里就不多介绍了。 确定以上参数后，好了，开始制作吧~ 我这边手头有的洞洞板是 19*23 孔的，所以嘛~单片机就有俩引脚是悬空的，不过不影响。 焊接电路，（绘制软件，layout） 光立方制作教程 ———如云二少制作 光立方制作教程 ———如云二少制作 然后，确定单片机和 LED 灯体的安装位置。并做简单标注。 用尖嘴钳把插针掰成一个一个的，直接焊接于绿色的焊盘位置，4*4+4 个。 如下图效果 光立方制作教程 ———如云二少制作 单片机最好安装在座子上，直接焊接死亡率较高。除静电还好点。 说明：标记相同英文字母的地方为飞线连接。 OK~开始焊接啦~ 光立方制作教程 ———如...
