光端机使用说明书

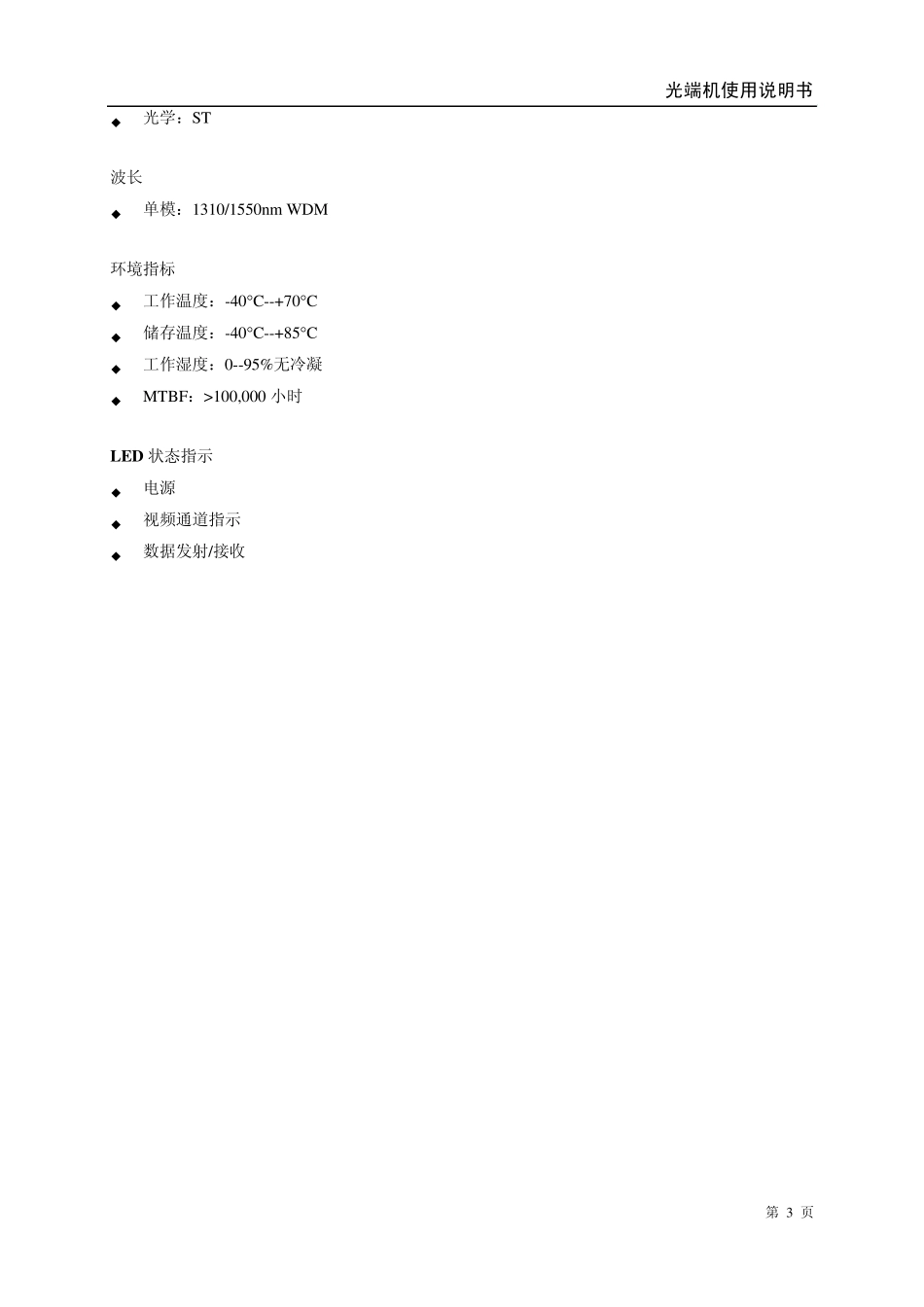

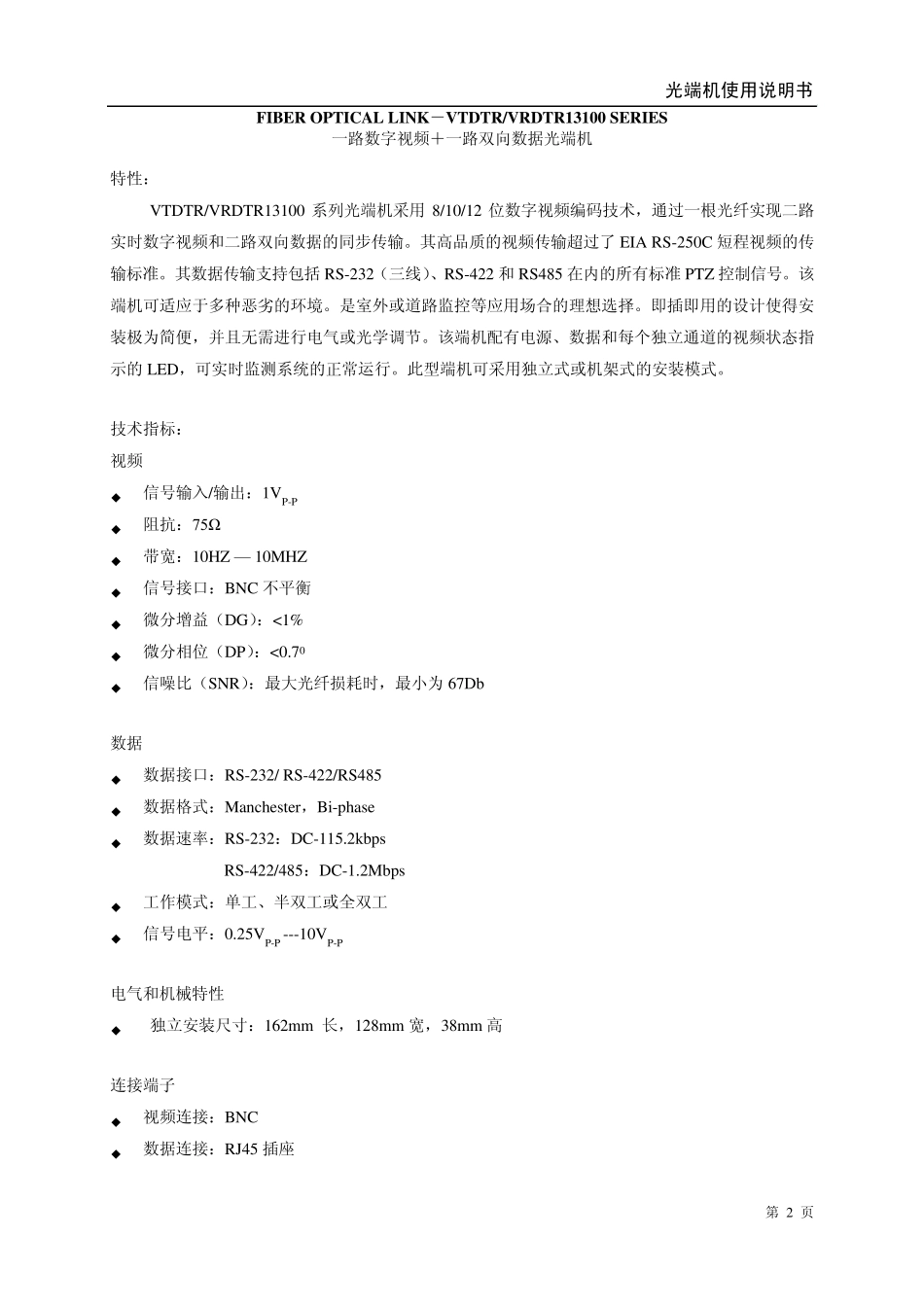

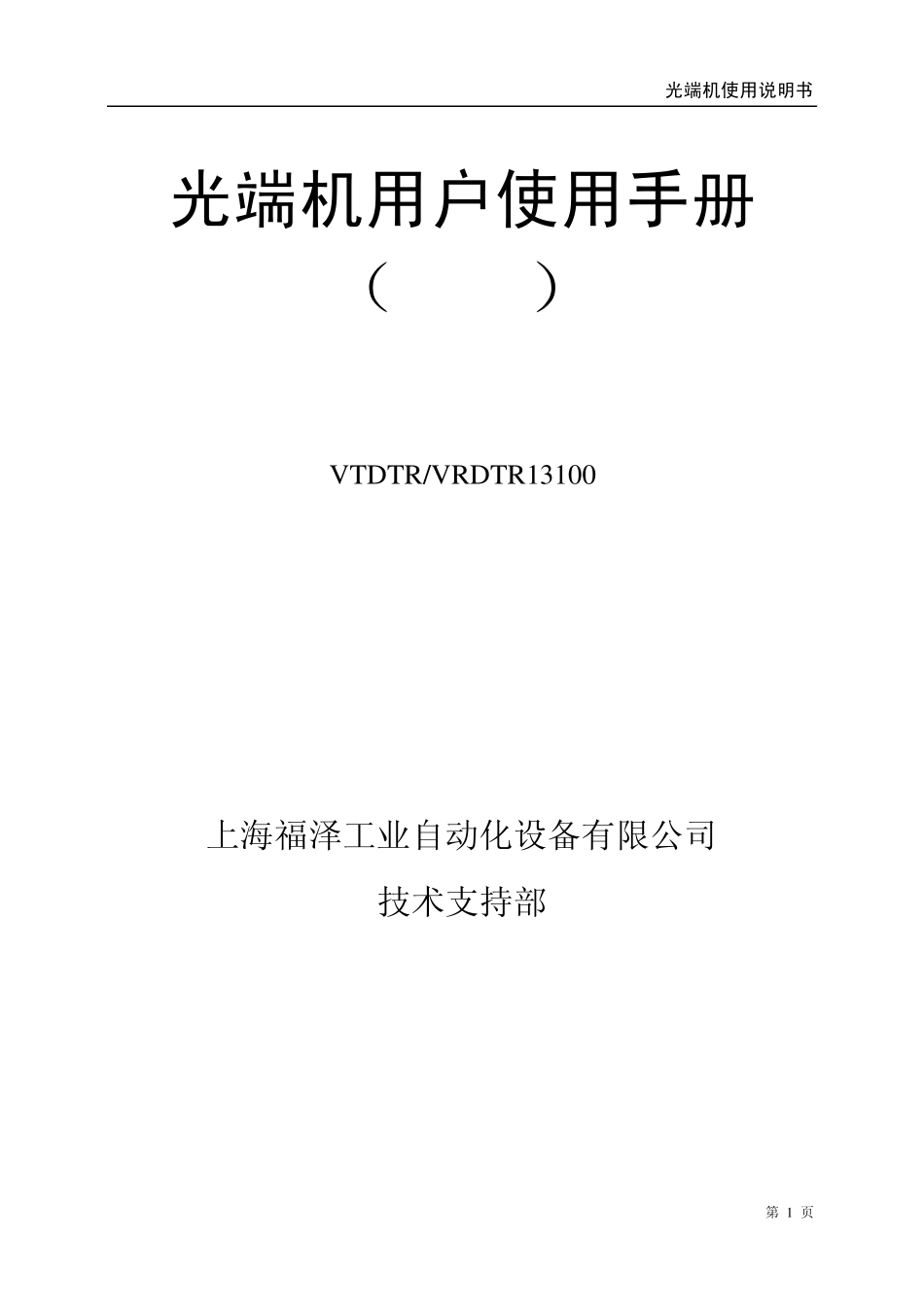

光端机使用说明书 第 1 页 光端机用户使用手册 （2010） VTDTR/VRDTR13100 上海福泽工业自动化设备有限公司 技术支持部 光端机使用说明书 第 2 页 FIBER OPTICAL LINK－VTDTR/VRDTR13100 SERIES 一路数字视频＋一路双向数据光端机 特性： VTDTR/VRDTR13100 系列光端机采用 8/10/12 位数字视频编码技术，通过一根光纤实现二路实时数字视频和二路双向数据的同步传输。其高品质的视频传输超过了 EIA RS-250C 短程视频的传输标准。其数据传输支持包括 RS-232（三线）、RS-422 和 RS485 在内的所有标准 PTZ 控制信号。该端机可适应于多种恶劣的环境。是室外或道路监控等应用场合的理想选择。即插即用的设计使得安装极为简便，并且无需进行电气或光学调节。该端机配有电源、数据和每个独立通道的视频状态指示的 LED，可实时监测系统的正常运行。此型端机可采用独立式或机架式的安装模式。 技术指标： 视频 ◆ 信号输入/输出：1VP-P ◆ 阻抗：75Ω ◆ 带宽：10HZ — 10MHZ ◆ 信号接口：BNC 不平衡 ◆ 微分增益（DG）：<1% ◆ 微分相位（DP）：<0.70 ◆ 信噪比（SNR）：最大光纤损耗时，最小为 67Db 数据 ◆ 数据接口：RS-232/ RS-422/RS485 ◆ 数据格式：Manchester，Bi-phase ◆ 数据速率：RS-232：DC-115.2kbps RS-422/485：DC-1.2Mbps ◆ 工作模式：单工、半双工或全双工 ◆ 信号电平：0.25VP-P ---10VP-P 电气和机械特性 ◆ 独立安装尺寸：162mm 长，128mm 宽，38mm 高 连接端子 ◆ 视频连接：BNC ◆ 数据连接：RJ45 插座 光端机使用说明书 第 3 页 ◆ 光学：ST 波长 ◆ 单模：1310/1550nm WDM 环境指标 ◆ 工作温度：-40C--+70C ◆ 储存温度：-40C--+85C ◆ 工作湿度：0--95%无冷凝 ◆ MTBF：>100,000 小时 LED 状态指示 ◆ 电源 ◆ 视频通道指示 ◆ 数据发射/接收 光端机使用说明书 第 4 页 M/R型结构示意图： 视频接口1OPTICAL I/0光接口1/5 422 IN+/485+2/6 422 IN-/485-/232 IN3/7 422 OUT+/232 OUT4/8 422 OUT-/232 GNDVIDEO RECEIVER DATA TRANSMITTERVIDEO IN2视频接口NCNCDR2DT2DR1DT1V2V1LINKPOWER 光端机使用说明书 第 5 页 使用方法： -M 结构（RJ45 插座） 81245673 数据端子定义如下： 使用方法： 13000 该光端机能够完成视频和控制数据光传输功能， 其使用方法如下： ◆ ...
