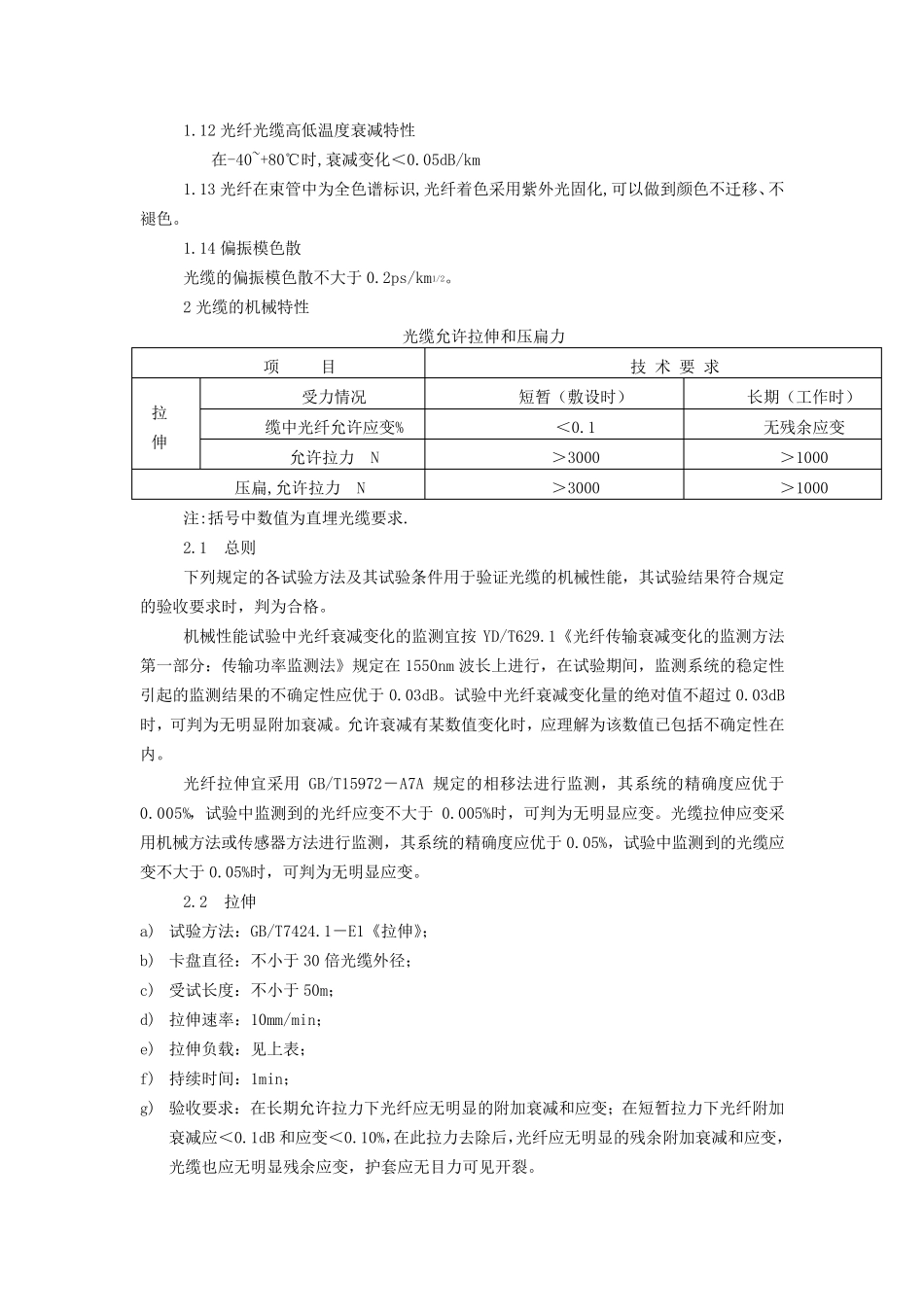

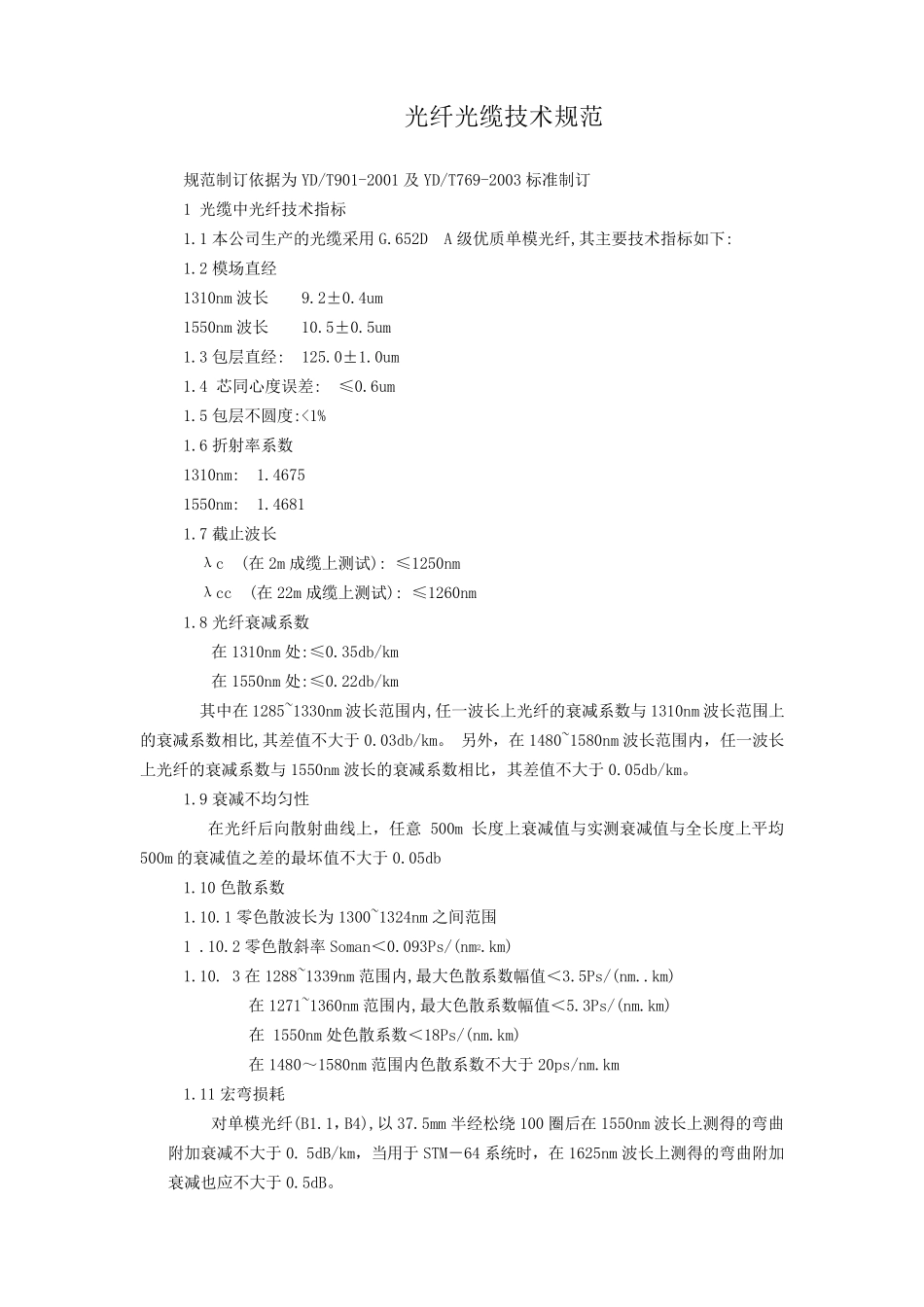

光纤光缆技术规范 规范制订依据为YD/T901-2001 及YD/T769-2003 标准制订 1 光缆中光纤技术指标 1.1 本公司生产的光缆采用G.652D A 级优质单模光纤,其主要技术指标如下: 1.2 模场直经 1310nm 波长 9.2±0.4um 1550nm 波长 10.5±0.5um 1.3 包层直经: 125.0±1.0um 1.4 芯同心度误差: ≤0.6um 1.5 包层不圆度:<1% 1.6 折射率系数 1310nm: 1.4675 1550nm: 1.4681 1.7 截止波长 λc (在 2m 成缆上测试): ≤1250nm λcc (在 22m 成缆上测试): ≤1260nm 1.8 光纤衰减系数 在 1310nm 处:≤0.35db/km 在 1550nm 处:≤0.22db/km 其中在 1285~1330nm 波长范围内,任一波长上光纤的衰减系数与 1310nm 波长范围上的衰减系数相比,其差值不大于 0.03db/km。 另外，在 1480~1580nm 波长范围内，任一波长上光纤的衰减系数与 1550nm 波长的衰减系数相比，其差值不大于 0.05db/km。 1.9 衰减不均匀性 在光纤后向散射曲线上，任意 500m 长度上衰减值与实测衰减值与全长度上平均500m 的衰减值之差的最坏值不大于 0.05db 1.10 色散系数 1.10.1 零色散波长为1300~1324nm 之间范围 1 .10.2 零色散斜率 Soman＜0.093Ps/(nm2.km) 1.10. 3 在 1288~1339nm 范围内,最大色散系数幅值＜3.5Ps/(nm..km) 在 1271~1360nm 范围内,最大色散系数幅值＜5.3Ps/(nm.km) 在 1550nm 处色散系数＜18Ps/(nm.km) 在 1480～1580nm 范围内色散系数不大于 20ps/nm.km 1.11 宏弯损耗 对单模光纤(B1.1，B4),以 37.5mm 半经松绕 100 圈后在 1550nm 波长上测得的弯曲附加衰减不大于 0. 5dB/km，当用于 STM－64 系统时，在 1625nm 波长上测得的弯曲附加衰减也应不大于 0.5dB。 1.12 光纤光缆高低温度衰减特性 在-40~+80℃时,衰减变化＜0.05dB/km 1.13 光纤在束管中为全色谱标识,光纤着色采用紫外光固化,可以做到颜色不迁移、不褪色。 1.14 偏振模色散 光缆的偏振模色散不大于 0.2ps/km1/2。 2 光缆的机械特性 光缆允许拉伸和压扁力 项 目 技 术 要 求 拉 伸 受力情况 短暂（敷设时） 长期（工作时） 缆中光纤允许应变% ＜0.1 无残余应变 允许拉力 N ＞3000 ＞1000 压扁,允许拉力 N ＞3000 ＞1000 注:括号中数值为直埋光缆要求. 2.1 总则 下列规定的各试验方法及其试验条件用于验证光缆的机械性能，其试验结果符合规定的验收要求时，判为合格。 ...
