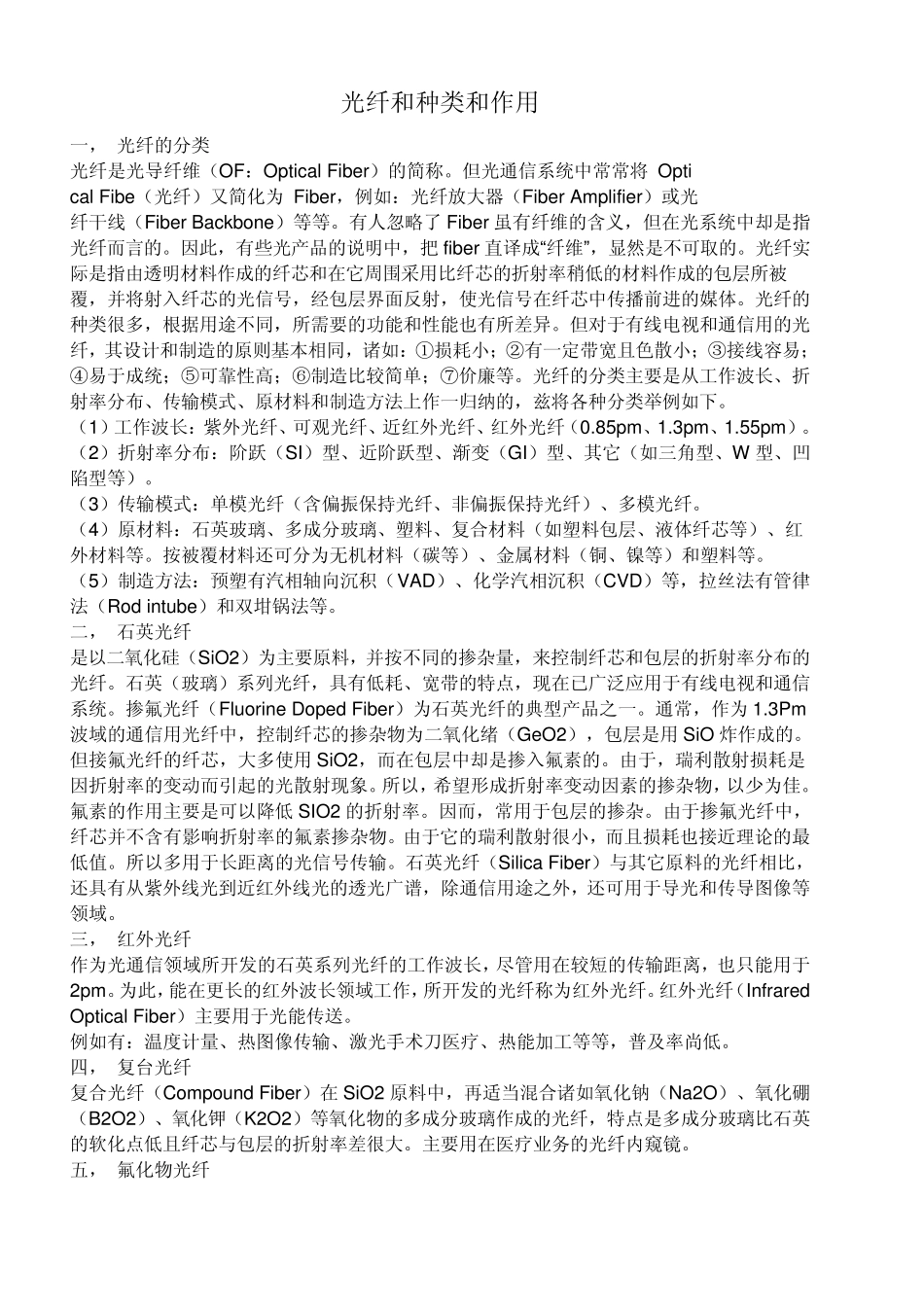

光纤和种类和作用

光纤和种类和作用 一， 光纤的分类 光纤是光导纤维（OF：Optical Fiber）的简称。但光通信系统中常常将 Opti cal Fibe（光纤）又简化为 Fiber，例如：光纤放大器（Fiber Amplifier）或光 纤干线（Fiber Backbone）等等。有人忽略了 Fiber 虽有纤维的含义，但在光系统中却是指光纤而言的。因此，有些光产品的说明中，把 fiber 直译成“纤维”，显然是不可取的。光纤实际是指由透明材料作成的纤芯和在它周围采用比纤芯的折射率稍低的材料作成的包层所被覆，并将射入纤芯的光信号，经包层界面反射，使光信号在纤芯中传播前进的媒体。光纤的种类很多，根据用途不同，所需要的功能和性能也有所差异。但对于有线电视和通信用的光纤，其设计和制造的原则基本相同，诸如：①损耗小；②有一定带宽且色散小；③接线容易；④易于成统；⑤可靠性高；⑥制造比较简单；⑦价廉等。光纤的分类主要是从工作波长、折射率分布、传输模式、原材料和制造方法上作一归纳的，兹将各种分类举例如下。 （1）工作波长：紫外光纤、可观光纤、近红外光纤、红外光纤（0.85pm、1.3pm、1.55pm）。 （2）折射率分布：阶跃（SI）型、近阶跃型、渐变（GI）型、其它（如三角型、W 型、凹陷型等）。 （3）传输模式：单模光纤（含偏振保持光纤、非偏振保持光纤）、多模光纤。 （4）原材料：石英玻璃、多成分玻璃、塑料、复合材料（如塑料包层、液体纤芯等）、红外材料等。按被覆材料还可分为无机材料（碳等）、金属材料（铜、镍等）和塑料等。 （5）制造方法：预塑有汽相轴向沉积（VAD）、化学汽相沉积（CVD）等，拉丝法有管律法（Rod intu be）和双坩锅法等。 二， 石英光纤 是以二氧化硅（SiO2）为主要原料，并按不同的掺杂量，来控制纤芯和包层的折射率分布的光纤。石英（玻璃）系列光纤，具有低耗、宽带的特点，现在已广泛应用于有线电视和通信系统。掺氟光纤（Flu orine Doped Fiber）为石英光纤的典型产品之一。通常，作为 1.3Pm波域的通信用光纤中，控制纤芯的掺杂物为二氧化绪（GeO2），包层是用 SiO 炸作成的。但接氟光纤的纤芯，大多使用 SiO2，而在包层中却是掺入氟素的。由于，瑞利散射损耗是因折射率的变动而引起的光散射现象。所以，希望形成折射率变动因素的掺杂物，以少为佳。氟素的作用主要是可以降低 SIO2 的折射率。因而，常用于包层的掺杂。由于掺氟光纤中，纤芯并不含有影响折射率的氟素掺杂物。由于它的瑞利散射很小，而且损耗...
