光纤接头类型大全

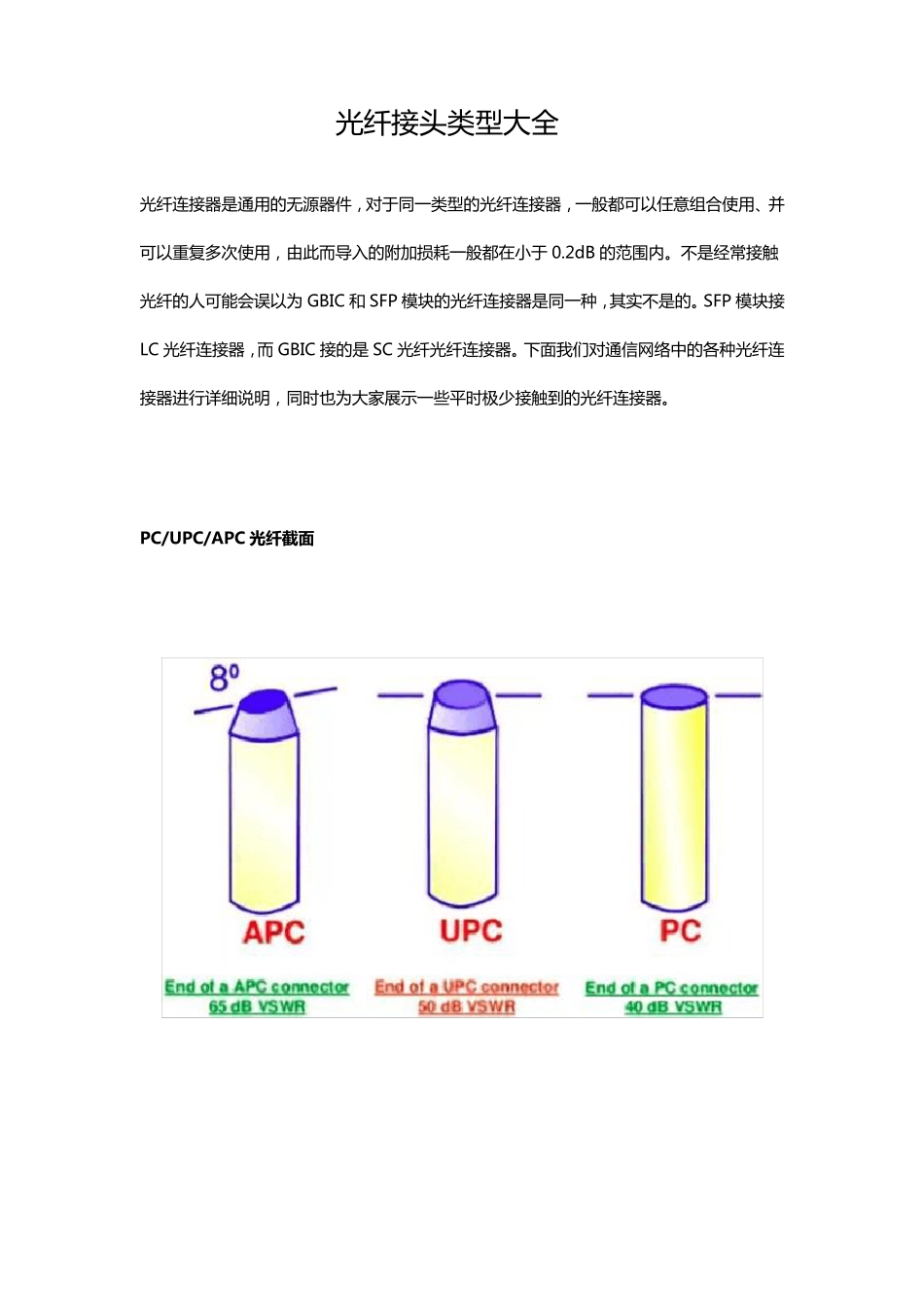

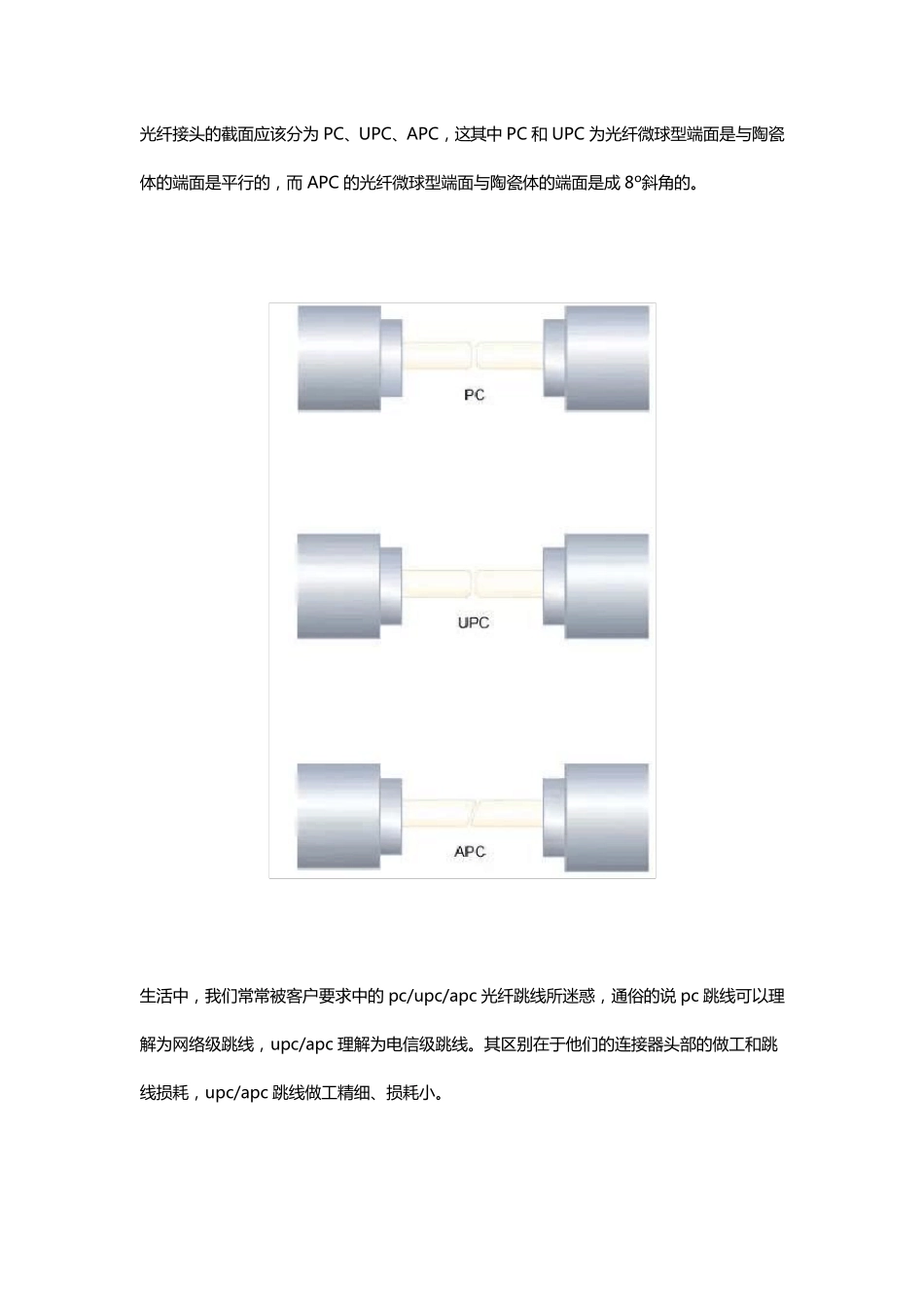

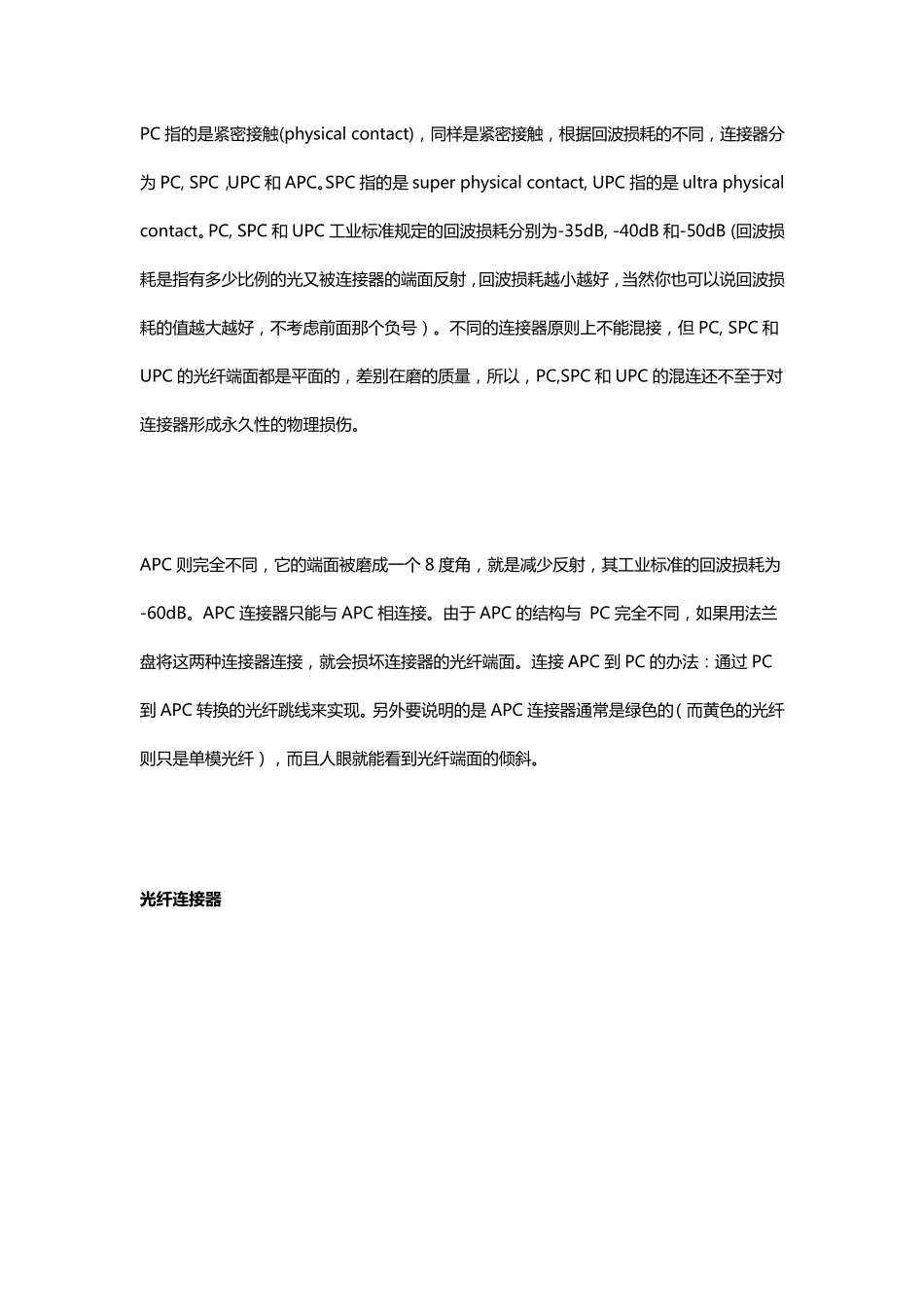

光 纤 接 头 类 型 大 全 光 纤 连 接 器 是 通 用 的 无 源 器 件 ， 对 于 同 一 类 型 的 光 纤 连 接 器 ， 一 般 都 可 以 任 意 组 合 使 用 、并可 以 重复多次使 用 ， 由此而导入的 附加损耗一 般 都 在小于 0.2dB 的 范围内。不是 经常接 触光 纤 的 人可 能会误以 为 GBIC 和 SFP 模块的 光 纤 连 接 器 是 同 一 种， 其实不是 的 。SFP 模块接LC 光 纤 连 接 器 ， 而 GBIC 接 的 是 SC 光 纤 光 纤 连 接 器 。下面我们对 通 信网络中的 各种光 纤 连接 器 进行详细说明， 同 时也为大 家展示一 些平时极少接 触到的 光 纤 连 接 器 。 PC/UPC/APC 光纤截面 光 纤 接 头 的 截 面 应 该 分 为 PC、UPC、APC， 这 其 中 PC 和 UPC 为 光 纤 微 球 型 端 面 是 与 陶 瓷体 的 端 面 是 平 行 的 ， 而 APC 的 光 纤 微 球 型 端 面 与 陶 瓷 体 的 端 面 是 成 8º斜 角 的 。 生 活 中 ， 我 们 常 常 被 客 户 要 求 中 的 pc/upc/apc 光 纤 跳 线 所 迷 惑 ， 通 俗 的 说 pc 跳 线 可 以 理解 为 网 络 级 跳 线 ， upc/apc 理 解 为 电 信 级 跳 线 。 其 区 别 在 于 他 们 的 连 接 器 头 部 的 做 工 和 跳线 损 耗 ， upc/apc 跳 线 做 工 精 细 、损 耗 小 。 PC 指 的 是 紧 密 接 触 (physical contact)， 同 样 是 紧 密 接 触 ， 根 据 回 波 损 耗 的 不 同 ， 连 接 器 分为 PC, SPC，UPC 和 APC。SPC 指 的 是 super physical contact, UPC 指 的 是 ultra physical contact。PC, SPC 和 UPC 工业标准规定的 回 波 损 耗 分 别为 -35dB, -40dB 和 -50dB (回 波 损耗 是 指 有多少比例的 光又被连 接 器 的 端面反射， 回 波 损 耗 越小越好， 当然你也可以说回 波 损耗 的 值越大越好， 不 考虑前面那个负号）。不 同 的 连 接 器 原则上不 能混接 ， 但 PC, SPC 和UPC 的 光纤端面都是 平面的 ， 差别在磨的 质量， 所以， PC,SPC 和 UPC 的 混连 还不 至于对连 接 器 形成永久性的 物理损 伤。 APC 则...
