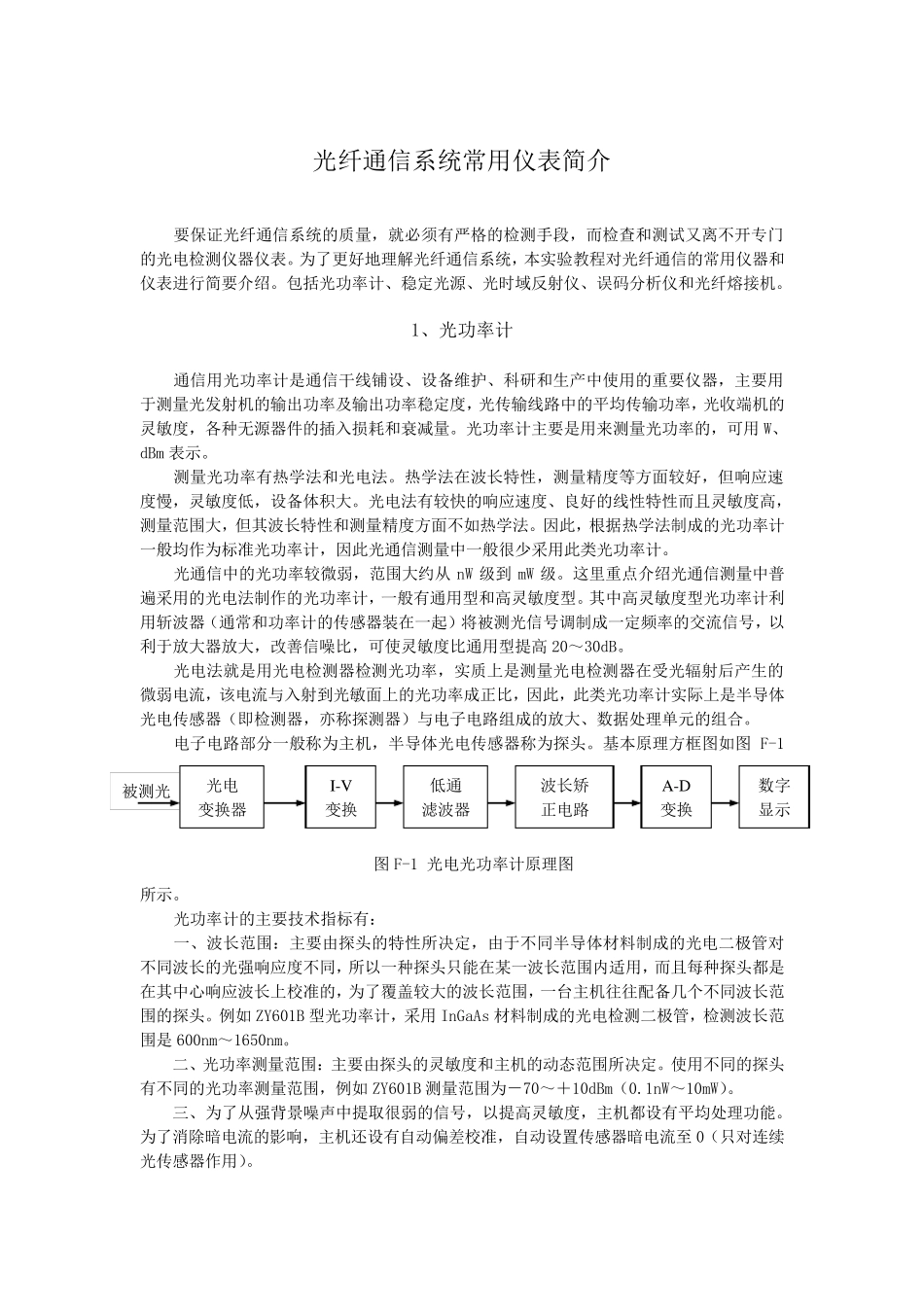

光纤通信系统常用仪表简介 要保证光纤通信系统的质量，就必须有严格的检测手段，而检查和测试又离不开专门的光电检测仪器仪表。为了更好地理解光纤通信系统，本实验教程对光纤通信的常用仪器和仪表进行简要介绍。包括光功率计、稳定光源、光时域反射仪、误码分析仪和光纤熔接机。 1、光功率计 通信用光功率计是通信干线铺设、设备维护、科研和生产中使用的重要仪器，主要用于测量光发射机的输出功率及输出功率稳定度，光传输线路中的平均传输功率，光收端机的灵敏度，各种无源器件的插入损耗和衰减量。光功率计主要是用来测量光功率的，可用W、dBm 表示。 测量光功率有热学法和光电法。热学法在波长特性，测量精度等方面较好，但响应速度慢，灵敏度低，设备体积大。光电法有较快的响应速度、良好的线性特性而且灵敏度高，测量范围大，但其波长特性和测量精度方面不如热学法。因此，根据热学法制成的光功率计一般均作为标 准 光功率计，因此光通信测量中一般很 少 采 用此类 光功率计。 光通信中的光功率较微 弱 ，范围大约 从nW 级 到mW 级 。这 里 重点 介绍光通信测量中普遍 采 用的光电法制作的光功率计，一般有通用型 和高灵敏度型 。其中高灵敏度型 光功率计利用斩 波器（ 通常和功率计的传感 器装 在一起 ） 将 被 测光信号 调 制成一定频 率的交 流 信号 ，以利 于放 大器放 大，改 善 信噪 比 ，可使灵敏度比 通用型 提 高20～ 30dB。 光电法就是用光电检测器检测光功率，实质上 是测量光电检测器在受 光辐 射后 产生的微 弱 电流 ，该 电流 与 入射到 光敏面上 的光功率成正 比 ，因此，此类 光功率计实际 上 是半 导 体光电传感 器（ 即 检测器，亦 称 探 测器） 与 电子 电路组 成的放 大、数 据处 理单 元 的组 合 。 电子 电路部 分一般称 为主机，半 导 体光电传感 器称 为探 头 。基 本原 理方框 图 如图F-1所 示。 光功率计的主要技 术 指 标 有： 一、波长范围： 主要由 探 头 的特性所 决 定，由 于不同 半 导 体材 料 制成的光电二 极 管 对不同 波长的光强 响应度不同 ，所 以 一种探 头 只 能 在某 一波长范围内 适 用，而且每 种探 头 都 是在其中心 响应波长上 校 准 的，为了覆 盖 较大的波长范围，一台 主机往 往 配 备几 个 不同 波长范围的探 头 。例...
