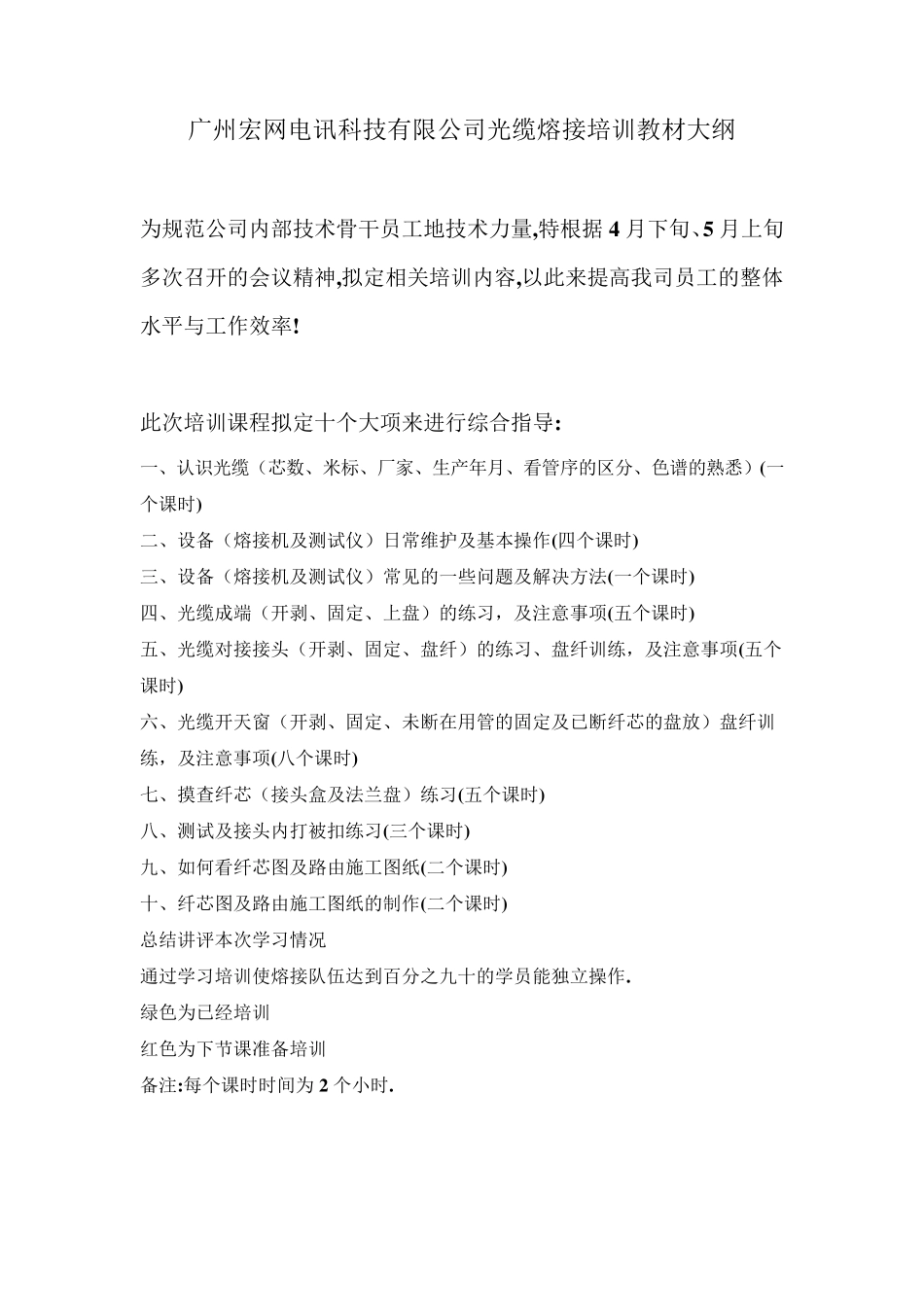

广州宏网电讯科技有限公司光缆熔接培训教材大纲 为规范公司内部技术骨干员工地技术力量,特根据4 月下旬、5 月上旬多次召开的会议精神,拟定相关培训内容,以此来提高我司员工的整体水平与工作效率! 此次培训课程拟定十个大项来进行综合指导: 一、认识光缆（芯数、米标、厂家、生产年月、看管序的区分、色谱的熟悉）(一个课时) 二、设备（熔接机及测试仪）日常维护及基本操作(四个课时) 三、设备（熔接机及测试仪）常见的一些问题及解决方法(一个课时) 四、光缆成端（开剥、固定、上盘）的练习，及注意事项(五个课时) 五、光缆对接接头（开剥、固定、盘纤）的练习、盘纤训练，及注意事项(五个课时) 六、光缆开天窗（开剥、固定、未断在用管的固定及已断纤芯的盘放）盘纤训练，及注意事项(八个课时) 七、摸查纤芯（接头盒及法兰盘）练习(五个课时) 八、测试及接头内打被扣练习(三个课时) 九、如何看纤芯图及路由施工图纸(二个课时) 十、纤芯图及路由施工图纸的制作(二个课时) 总结讲评本次学习情况 通过学习培训使熔接队伍达到百分之九十的学员能独立操作. 绿色为已经培训 红色为下节课准备培训 备注:每个课时时间为2 个小时. 一、认识光缆（芯数、米标、厂家、生产年月、看管序的区分、色谱的熟悉） （一）、光缆的结构： 为了构成实用的传输线路，需要将光纤制成光缆。其结构大体上可分为缆芯、加强件和护层三部份组成。缆芯是主体，由光纤芯线组成，也是我们平常所说的光纤；加强芯通常为钢丝或金属纤维组成；护层通常有内护层（聚乙烯和聚氯乙烯等）和外护层（铝护套、钢带铠装和聚乙烯等）两种组成。 （二）、光缆的分类 1、根据缆芯结构的不同，可分为紧结构和松结构光缆。 2、从使用场合和敷设方式上分，可分为长途光缆（直埋、管道、架空、水底光缆）、海底光缆、用户光缆、局内光缆以及根据特殊使用环境条件而制造的专用光缆，如野战光缆等。 3、从光缆结构上分，可分为层绞式光缆（大部份属紧套光缆）、小束管式光缆、骨架式光缆、带状光缆以及大束管式（中心管式）光缆等。根据我们目前所维护的线路情况、主要介绍目前维护的且具有代表性的两种光缆： （1）、小束管式光缆：该光缆是目前维护最我的一种光缆，它是将几芯或十几芯的缆芯为一个单位组成一管，然后按顺序排列组合成缆，中间为加强芯。 （2）、大束管式光缆：该光缆是近年来发展较快的一种光缆，它相当于把松套管扩大为整个缆芯，成为一个大管，将...
