免费机械制图试题

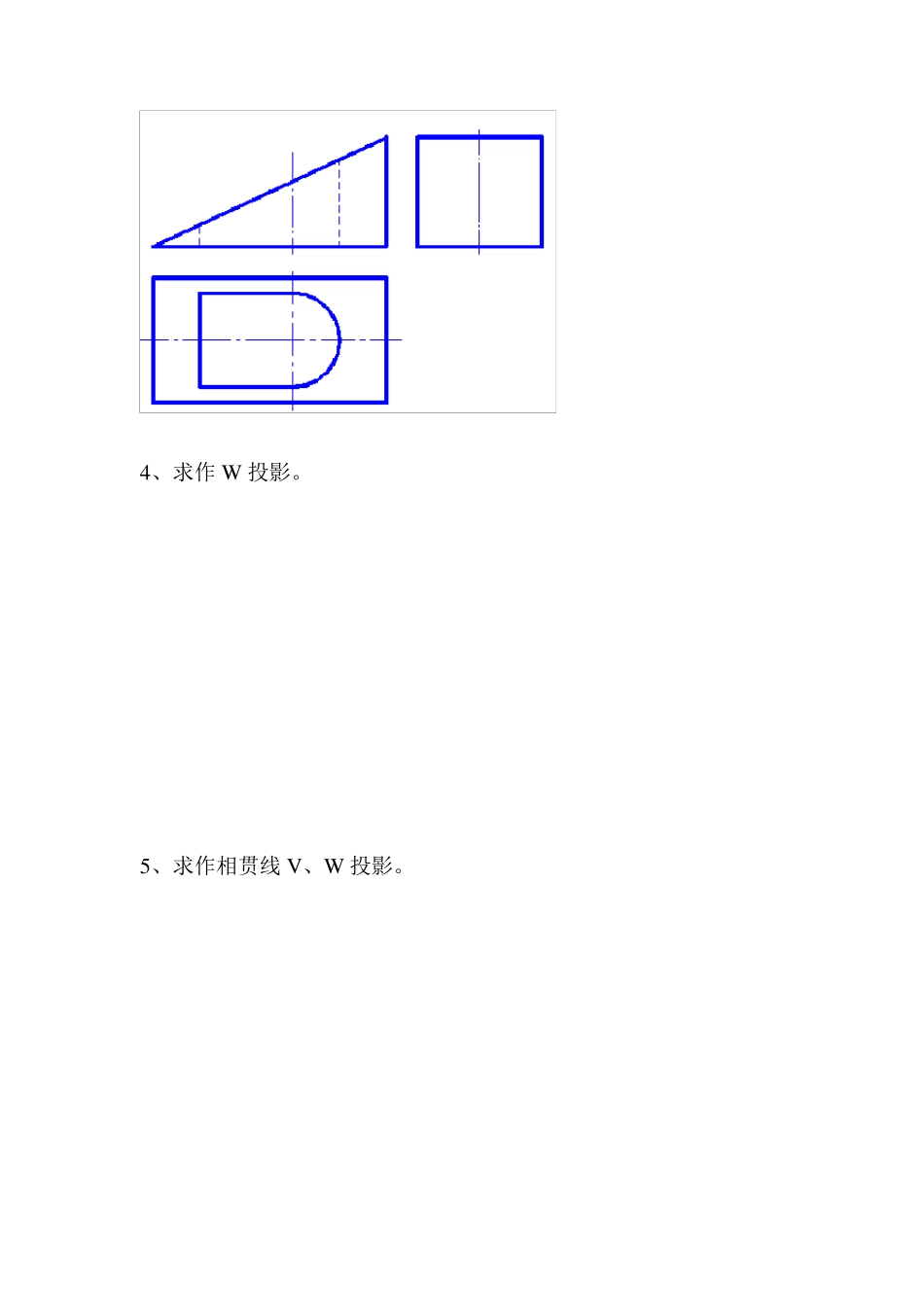

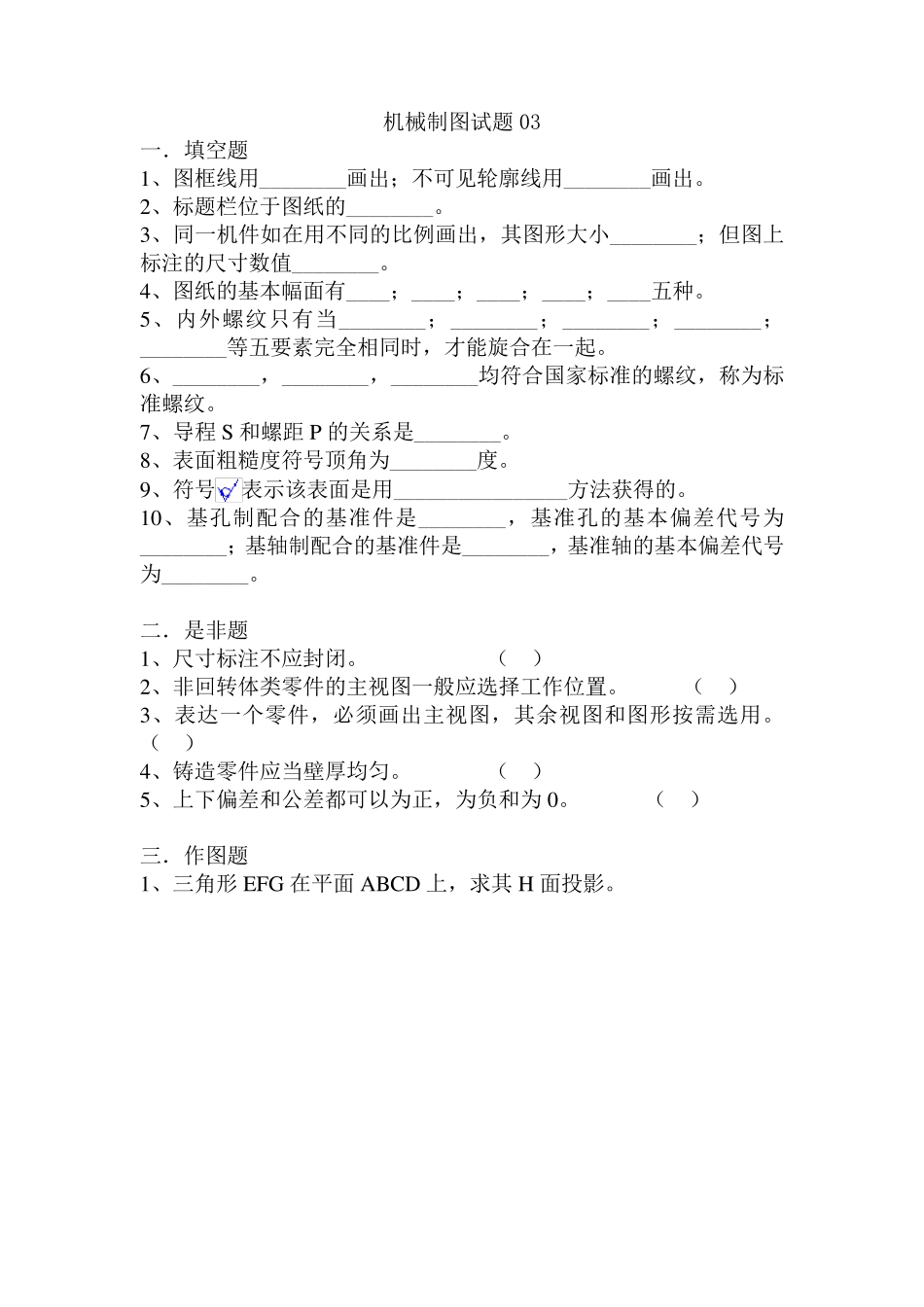

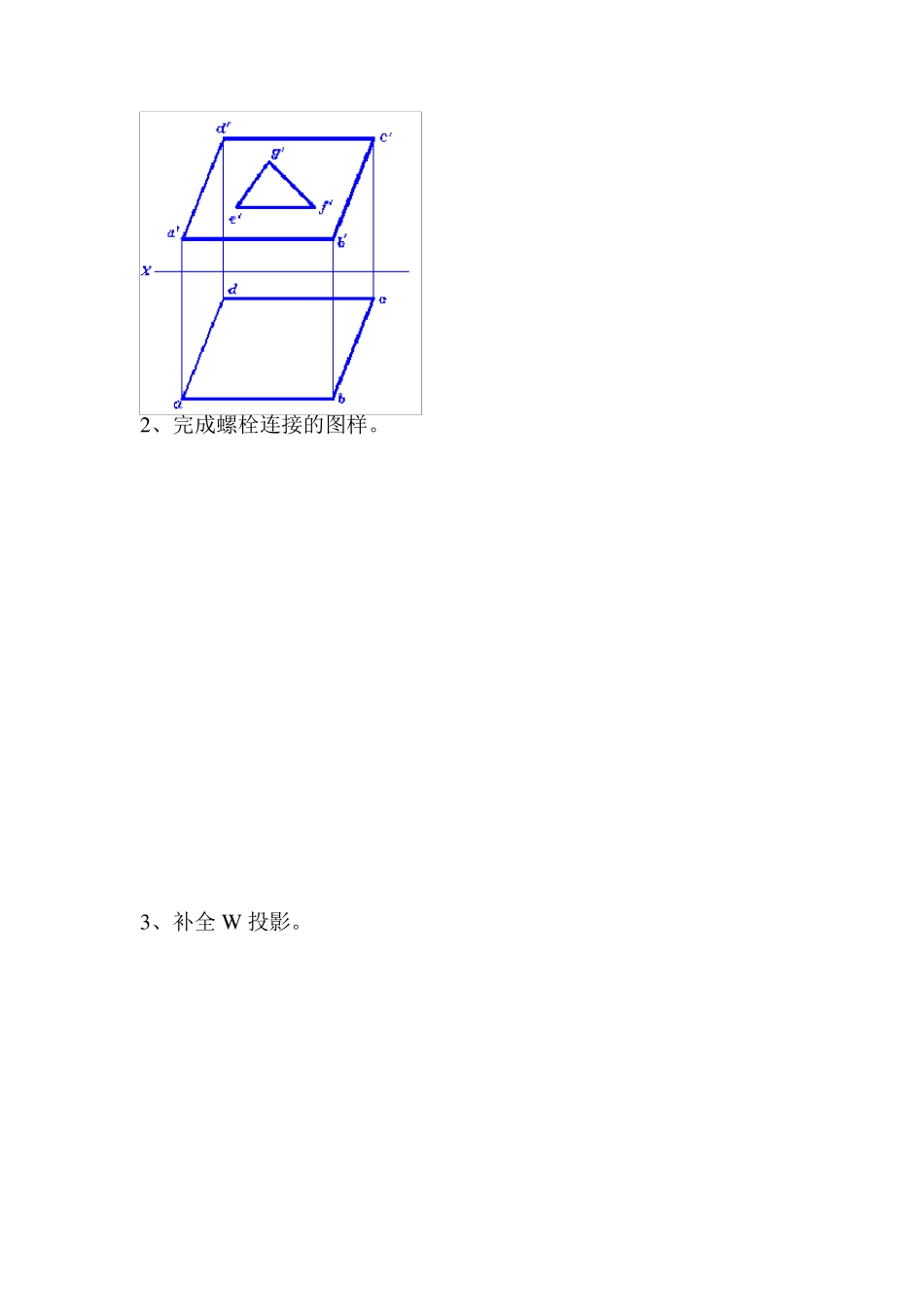

机械制图试题03 一．填空题 1、图框线用________画出；不可见轮廓线用________画出。 2、标题栏位于图纸的________。 3、同一机件如在用不同的比例画出，其图形大小________；但图上标注的尺寸数值________。 4、图纸的基本幅面有____；____；____；____；____五种。 5、内外螺纹只有当________；________；________；________；________等五要素完全相同时，才能旋合在一起。 6、________，________，________均符合国家标准的螺纹，称为标准螺纹。 7、导程 S和螺距 P的关系是________。 8、表面粗糙度符号顶角为________度。 9、符号表示该表面是用________________方法获得的。 10、基孔制配合的基准件是________，基准孔的基本偏差代号为________；基轴制配合的基准件是________，基准轴的基本偏差代号为________。 二．是非题 1、尺寸标注不应封闭。 （ ） 2、非回转体类零件的主视图一般应选择工作位置。 （ ） 3、表达一个零件，必须画出主视图，其余视图和图形按需选用。 （ ） 4、铸造零件应当壁厚均匀。 （ ） 5、上下偏差和公差都可以为正，为负和为 0。 （ ） 三．作图题 1、三角形 EFG 在平面 ABCD 上，求其 H 面投影。 2、完成螺栓连接的图样。 3、补全 W 投影。 4、求作 W 投影。 5、求作相贯线 V、W 投影。 6 、由轴测图补画视图。 7 、将物体的主视图改画成剖视图。 四、在轴的小孔及键槽处，画移出断面图。 五．完成要求标注的尺寸并回答问题 675 nH中， 5 是________尺寸，7H 是________公差带代号， 6n 是________公差带代号，________配合。 轴和齿轮孔的基本尺寸是 3 0，孔公差带代号是7K ，轴公差带代号 是6h ，分别标注在各图上。 答案： 一．填空题 1、图框线用___粗实线_____画出；不可见轮廓线用___虚线_____画出。 2、标题栏位于图纸的___右下角_____。 3、同一机件如在用不同的比例画出，其图形大小__不同______；但图上标注的尺寸数值_____相同___。 4、图纸的基本幅面有_A0___；_A1___；__A2__；_A3___；__A4__五种。 5、内外螺纹只有当___牙型_____；___直径_____；__线数______；___螺距_____；_____旋向___等五要素完全相同时，才能旋合在一起。 6、____牙型____，___直径_____，____螺距____均符合国家标准的螺纹，称为标准螺纹。 7、导程 S 和螺距 P 的关系是___S=nP_____。 8、表面粗糙度符号顶角为____60____度。...
