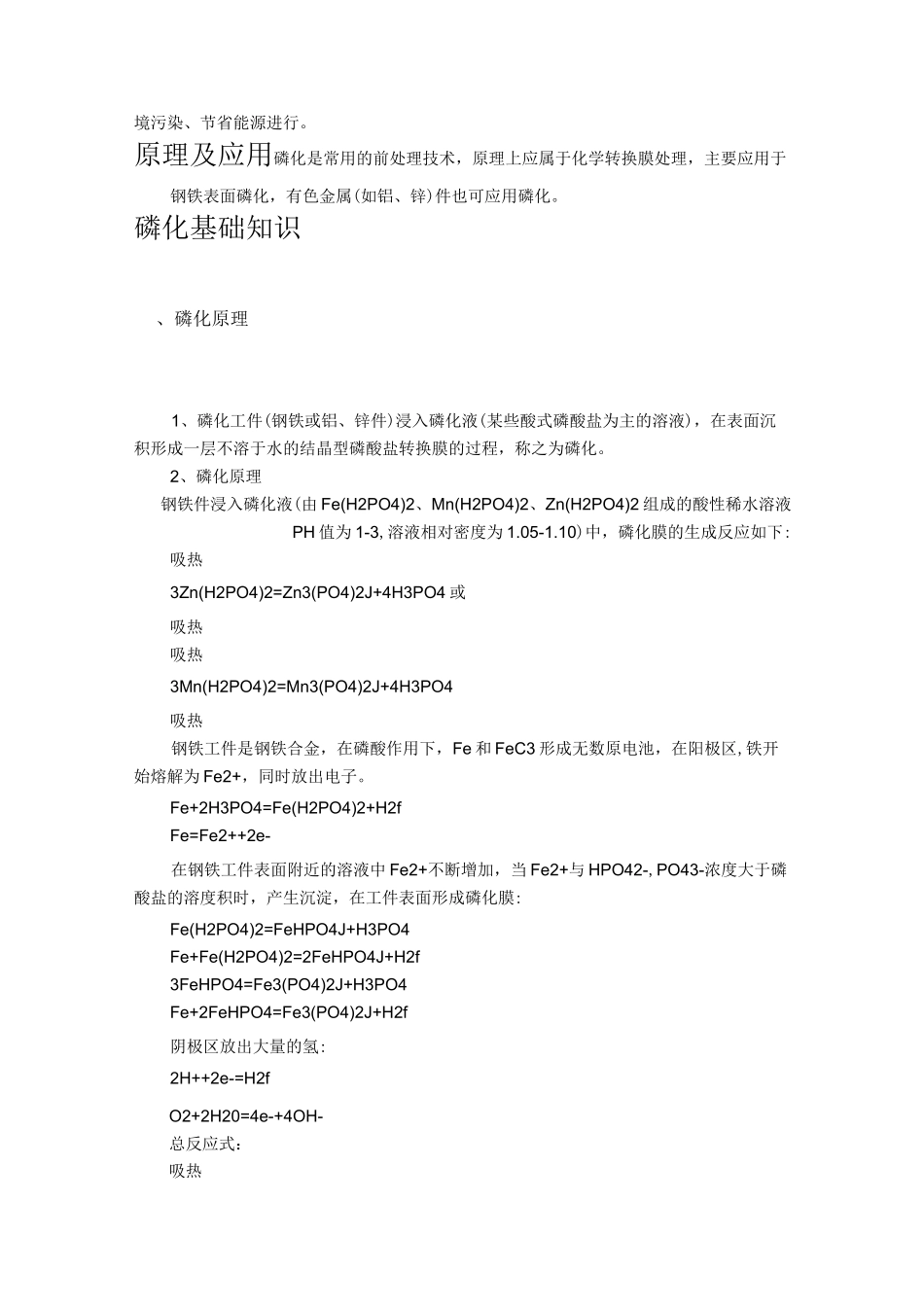

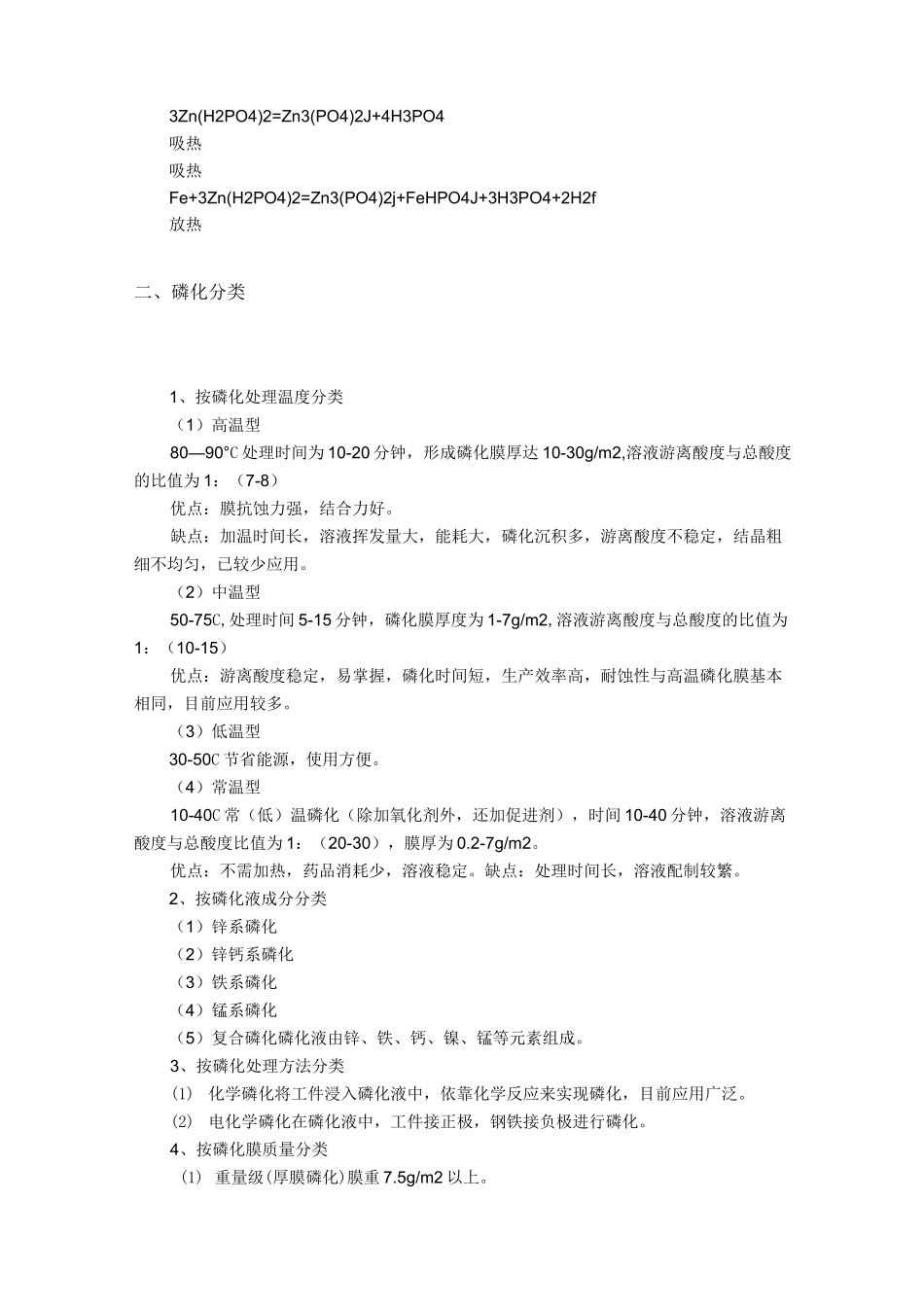

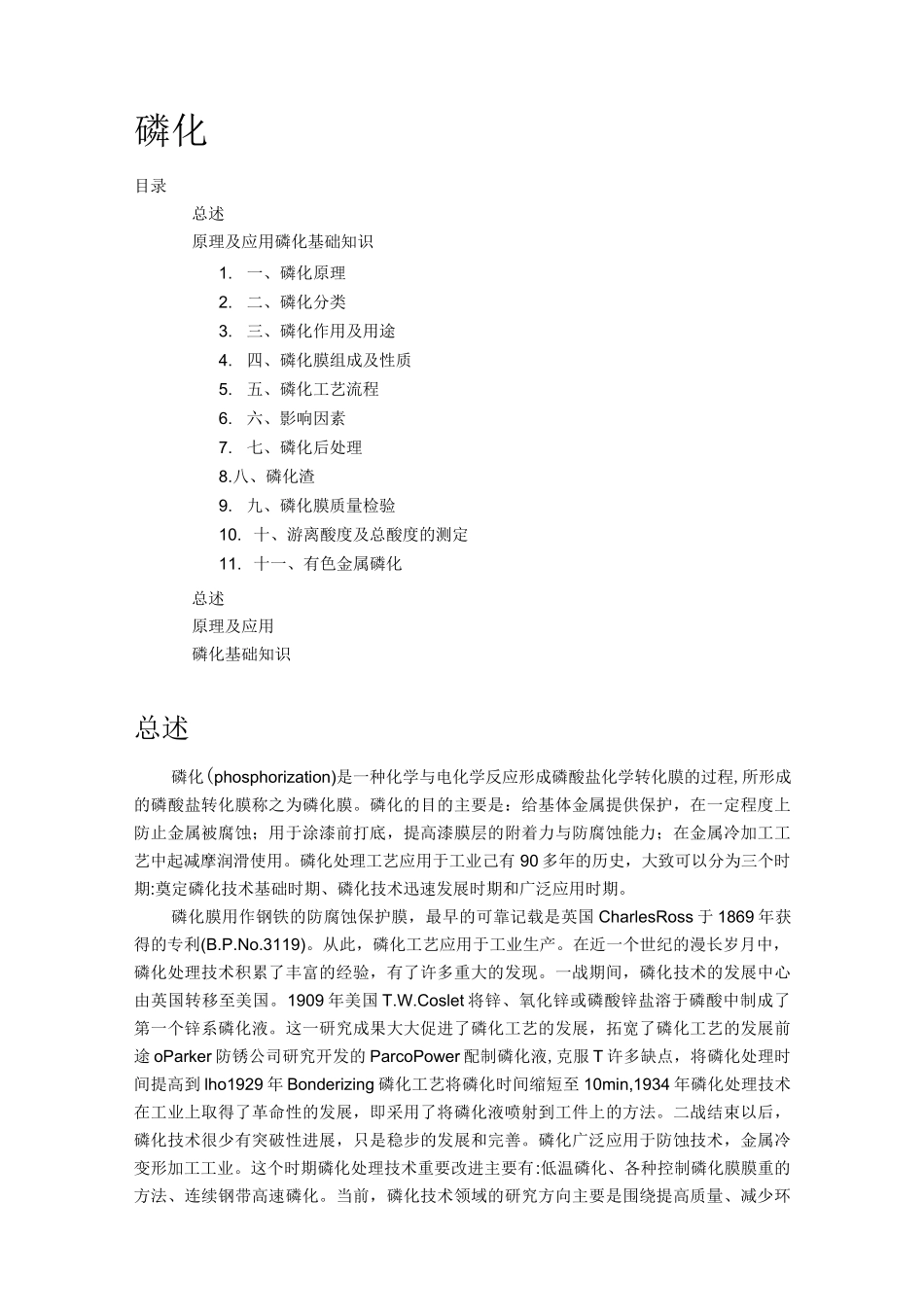

磷化目录总述原理及应用磷化基础知识1.一、磷化原理2.二、磷化分类3.三、磷化作用及用途4.四、磷化膜组成及性质5.五、磷化工艺流程6.六、影响因素7.七、磷化后处理8.八、磷化渣9.九、磷化膜质量检验10. 十、游离酸度及总酸度的测定11. 十一、有色金属磷化总述原理及应用磷化基础知识总述磷化(phosphorization)是一种化学与电化学反应形成磷酸盐化学转化膜的过程,所形成的磷酸盐转化膜称之为磷化膜。磷化的目的主要是:给基体金属提供保护,在一定程度上防止金属被腐蚀;用于涂漆前打底,提高漆膜层的附着力与防腐蚀能力;在金属冷加工工艺中起减摩润滑使用。磷化处理工艺应用于工业己有 90 多年的历史,大致可以分为三个时期:奠定磷化技术基础时期、磷化技术迅速发展时期和广泛应用时期。磷化膜用作钢铁的防腐蚀保护膜,最早的可靠记载是英国 CharlesRoss 于 1869 年获得的专利(B.P.No.3119)。从此,磷化工艺应用于工业生产。在近一个世纪的漫长岁月中,磷化处理技术积累了丰富的经验,有了许多重大的发现。一战期间,磷化技术的发展中心由英国转移至美国。1909 年美国 T.W.Coslet 将锌、氧化锌或磷酸锌盐溶于磷酸中制成了第一个锌系磷化液。这一研究成果大大促进了磷化工艺的发展,拓宽了磷化工艺的发展前途 oParker 防锈公司研究开发的 ParcoPower 配制磷化液,克服 T 许多缺点,将磷化处理时间提高到 lho1929 年 Bonderizing 磷化工艺将磷化时间缩短至 10min,1934 年磷化处理技术在工业上取得了革命性的发展,即采用了将磷化液喷射到工件上的方法。二战结束以后,磷化技术很少有突破性进展,只是稳步的发展和完善。磷化广泛应用于防蚀技术,金属冷变形加工工业。这个时期磷化处理技术重要改进主要有:低温磷化、各种控制磷化膜膜重的方法、连续钢带高速磷化。当前,磷化技术领域的研究方向主要是围绕提高质量、减少环境污染、节省能源进行。原理及应用磷化是常用的前处理技术,原理上应属于化学转换膜处理,主要应用于钢铁表面磷化,有色金属(如铝、锌)件也可应用磷化。磷化基础知识、磷化原理1、磷化工件(钢铁或铝、锌件)浸入磷化液(某些酸式磷酸盐为主的溶液),在表面沉积形成一层不溶于水的结晶型磷酸盐转换膜的过程,称之为磷化。2、磷化原理钢铁件浸入磷化液(由 Fe(H2PO4)2、Mn(H2PO4)2、Zn(H2PO4)2 组成的酸性稀水溶液PH 值为 1-3,溶液相对密度为 1.05-1.10)中,磷化膜的生成反应如下:吸热3Zn(H2PO4)2=Zn3(PO4)...
