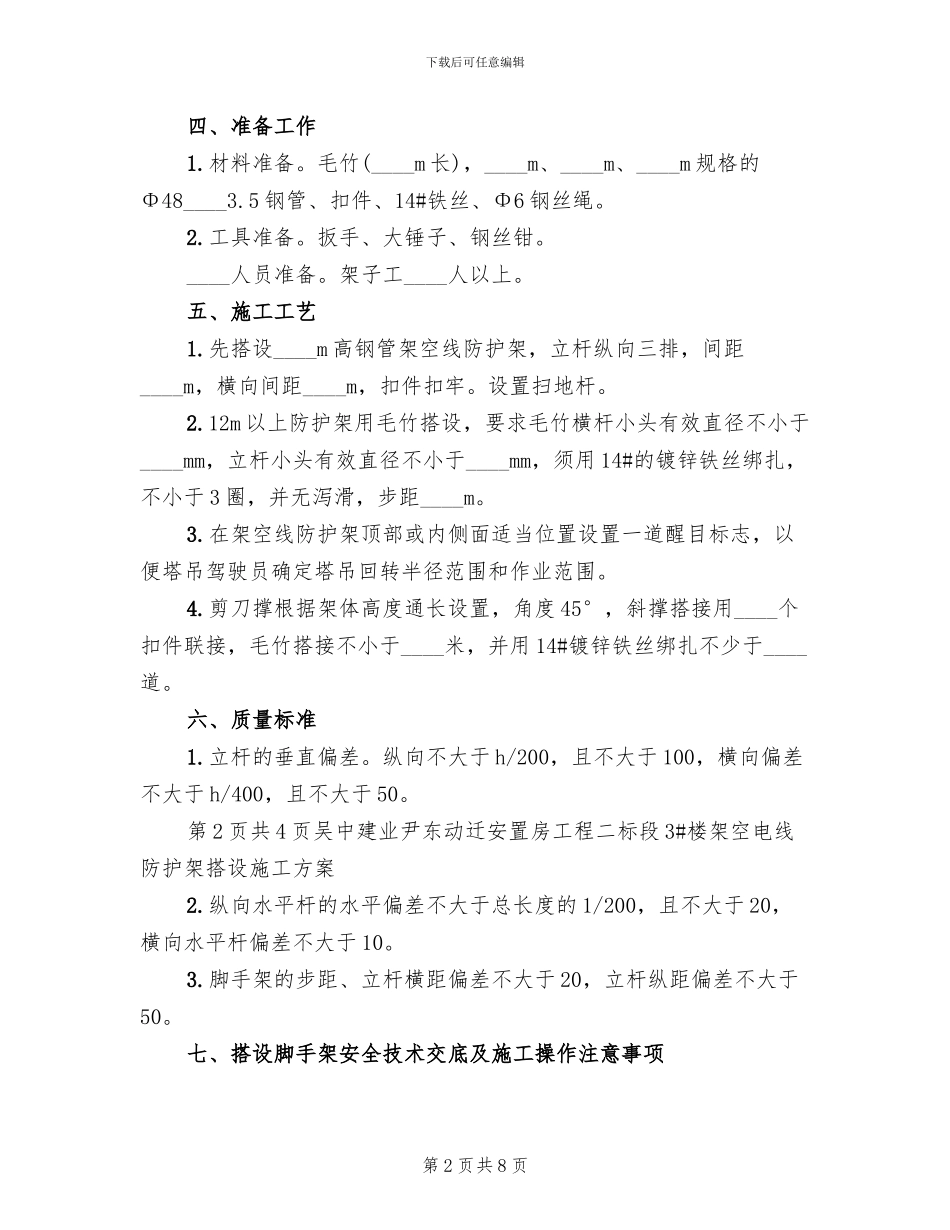

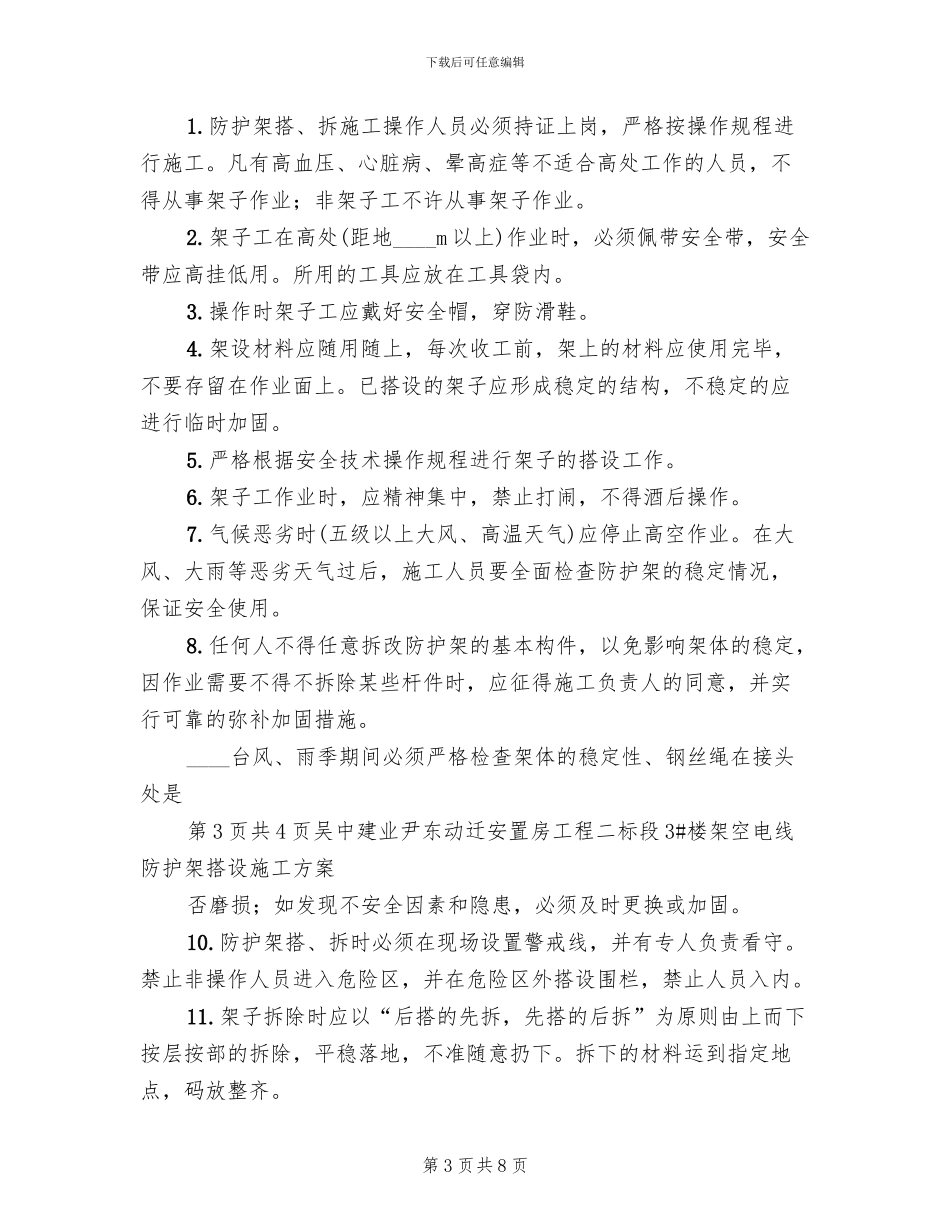

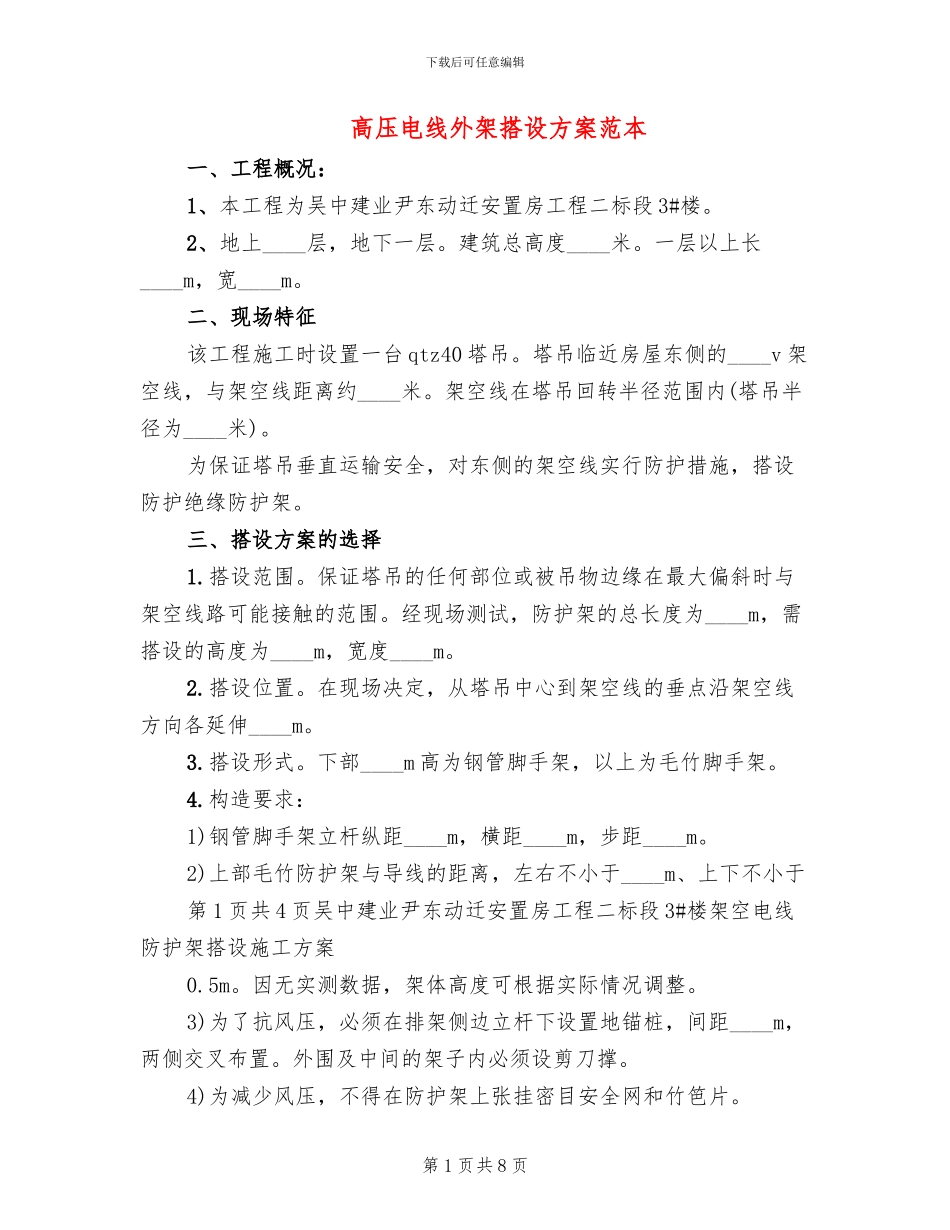

下载后可任意编辑高压电线外架搭设方案范本一、工程概况:1、本工程为吴中建业尹东动迁安置房工程二标段 3#楼。2、地上____层,地下一层。建筑总高度____米。一层以上长____m,宽____m。二、现场特征该工程施工时设置一台 qtz40 塔吊。塔吊临近房屋东侧的____v 架空线,与架空线距离约____米。架空线在塔吊回转半径范围内(塔吊半径为____米)。为保证塔吊垂直运输安全,对东侧的架空线实行防护措施,搭设防护绝缘防护架。三、搭设方案的选择1.搭设范围。保证塔吊的任何部位或被吊物边缘在最大偏斜时与架空线路可能接触的范围。经现场测试,防护架的总长度为____m,需搭设的高度为____m,宽度____m。2.搭设位置。在现场决定,从塔吊中心到架空线的垂点沿架空线方向各延伸____m。3.搭设形式。下部____m 高为钢管脚手架,以上为毛竹脚手架。4.构造要求:1)钢管脚手架立杆纵距____m,横距____m,步距____m。2)上部毛竹防护架与导线的距离,左右不小于____m、上下不小于第 1 页共 4 页吴中建业尹东动迁安置房工程二标段 3#楼架空电线防护架搭设施工方案0.5m。因无实测数据,架体高度可根据实际情况调整。3)为了抗风压,必须在排架侧边立杆下设置地锚桩,间距____m,两侧交叉布置。外围及中间的架子内必须设剪刀撑。4)为减少风压,不得在防护架上张挂密目安全网和竹笆片。第 1 页共 8 页下载后可任意编辑四、准备工作1.材料准备。毛竹(____m 长),____m、____m、____m 规格的Φ48____3.5 钢管、扣件、14#铁丝、Φ6 钢丝绳。2.工具准备。扳手、大锤子、钢丝钳。____人员准备。架子工____人以上。五、施工工艺1.先搭设____m 高钢管架空线防护架,立杆纵向三排,间距____m,横向间距____m,扣件扣牢。设置扫地杆。2.12m 以上防护架用毛竹搭设,要求毛竹横杆小头有效直径不小于____mm,立杆小头有效直径不小于____mm,须用 14#的镀锌铁丝绑扎,不小于 3 圈,并无泻滑,步距____m。3.在架空线防护架顶部或内侧面适当位置设置一道醒目标志,以便塔吊驾驶员确定塔吊回转半径范围和作业范围。4.剪刀撑根据架体高度通长设置,角度 45°,斜撑搭接用____个扣件联接,毛竹搭接不小于____米,并用 14#镀锌铁丝绑扎不少于____道。六、质量标准1.立杆的垂直偏差。纵向不大于 h/200,且不大于 100,横向偏差不大于 h/400,且不大于 50。第 2 页共 4 页吴中建业尹东动迁安置房工程二标段 3#楼架空电线防护架搭设施工方案2.纵向水平杆的...
