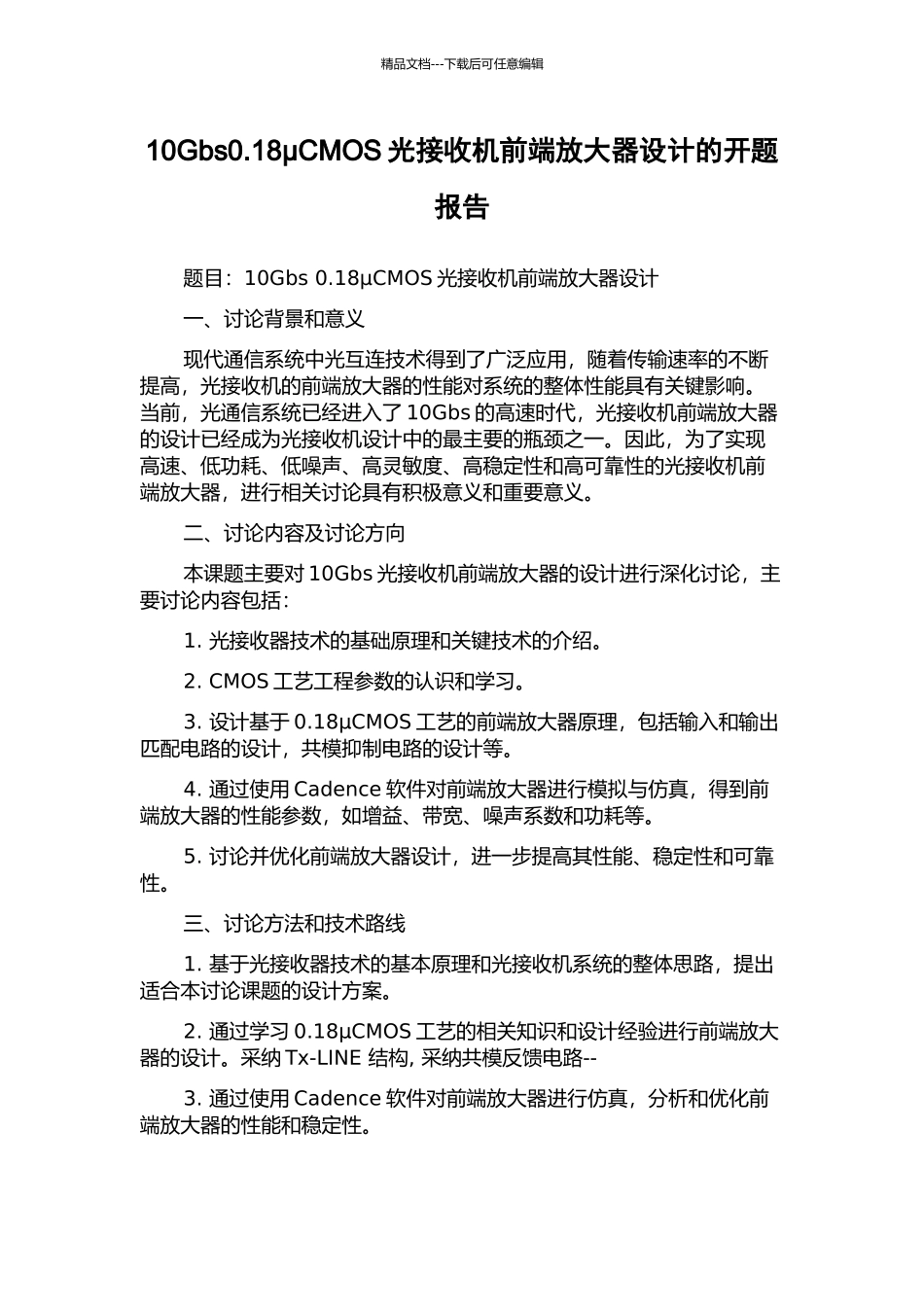

10Gbs0.18μCMOS光接收机前端放大器设计的开题报告

精品文档---下载后可任意编辑10Gbs0.18μCMOS 光接收机前端放大器设计的开题报告题目：10Gbs 0.18μCMOS 光接收机前端放大器设计一、讨论背景和意义现代通信系统中光互连技术得到了广泛应用，随着传输速率的不断提高，光接收机的前端放大器的性能对系统的整体性能具有关键影响。当前，光通信系统已经进入了 10Gbs 的高速时代，光接收机前端放大器的设计已经成为光接收机设计中的最主要的瓶颈之一。因此，为了实现高速、低功耗、低噪声、高灵敏度、高稳定性和高可靠性的光接收机前端放大器，进行相关讨论具有积极意义和重要意义。二、讨论内容及讨论方向本课题主要对 10Gbs 光接收机前端放大器的设计进行深化讨论，主要讨论内容包括：1. 光接收器技术的基础原理和关键技术的介绍。2. CMOS 工艺工程参数的认识和学习。3. 设计基于 0.18μCMOS 工艺的前端放大器原理，包括输入和输出匹配电路的设计，共模抑制电路的设计等。4. 通过使用 Cadence 软件对前端放大器进行模拟与仿真，得到前端放大器的性能参数，如增益、带宽、噪声系数和功耗等。5. 讨论并优化前端放大器设计，进一步提高其性能、稳定性和可靠性。三、讨论方法和技术路线1. 基于光接收器技术的基本原理和光接收机系统的整体思路，提出适合本讨论课题的设计方案。2. 通过学习 0.18μCMOS 工艺的相关知识和设计经验进行前端放大器的设计。采纳 Tx-LINE 结构, 采纳共模反馈电路--3. 通过使用 Cadence 软件对前端放大器进行仿真，分析和优化前端放大器的性能和稳定性。精品文档---下载后可任意编辑4. 在设计过程中进行样本和实验的验证，为光接收机的技术创新提供有效的支持。四、讨论预期目标本讨论旨在开发高性能、低功耗、低噪声、高稳定性和高可靠性的10Gbs 光接收机前端放大器，通过对前端放大器的设计、仿真和实验验证，得到高性能的前端放大器，并在国内外学术期刊和会议上发表相关论文，推动光电子器件的进展和技术创新。五、讨论进度安排第一阶段（2024 年 3 月-5 月）：讨论文献资料，理解光接收器技术和 CMOS 工艺原理第二阶段（2024 年 6 月-8 月）：根据所学内容和讨论方向，设计10Gbs0.18μCMOS 光接收机前端放大器电路第三阶段（2024 年 9 月-11 月）：利用 Cadence 软件进行前端放大器的模拟仿真和性能优化第四阶段（2024 年 12 月-2024 年 3 月）：对前端放大器进行样本验证和实验验证，总结和归纳设计经验和教训第五阶段（2024 年 4 月-6 月）：撰写并完成毕业论文，准备并参加毕业答辩。
