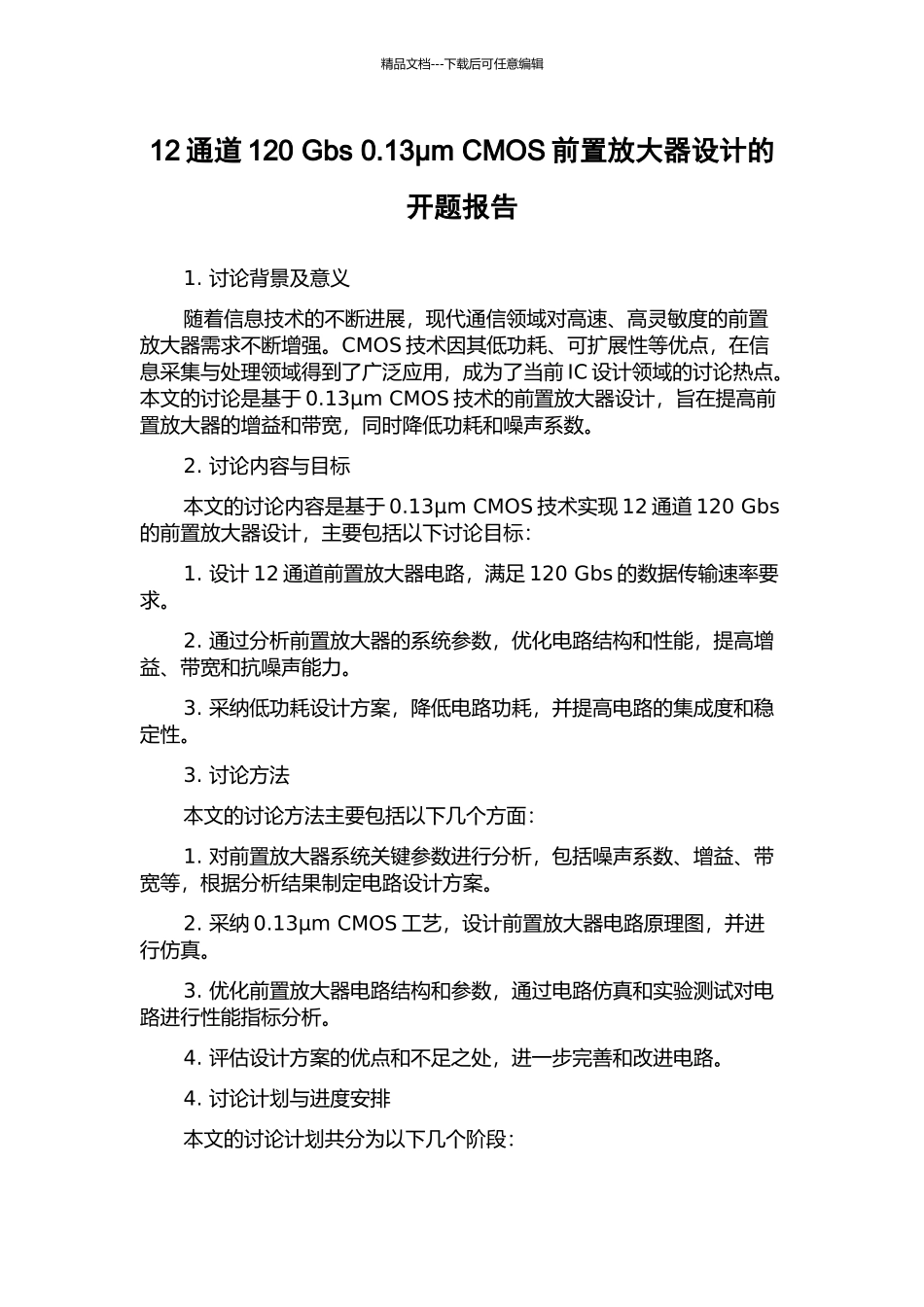

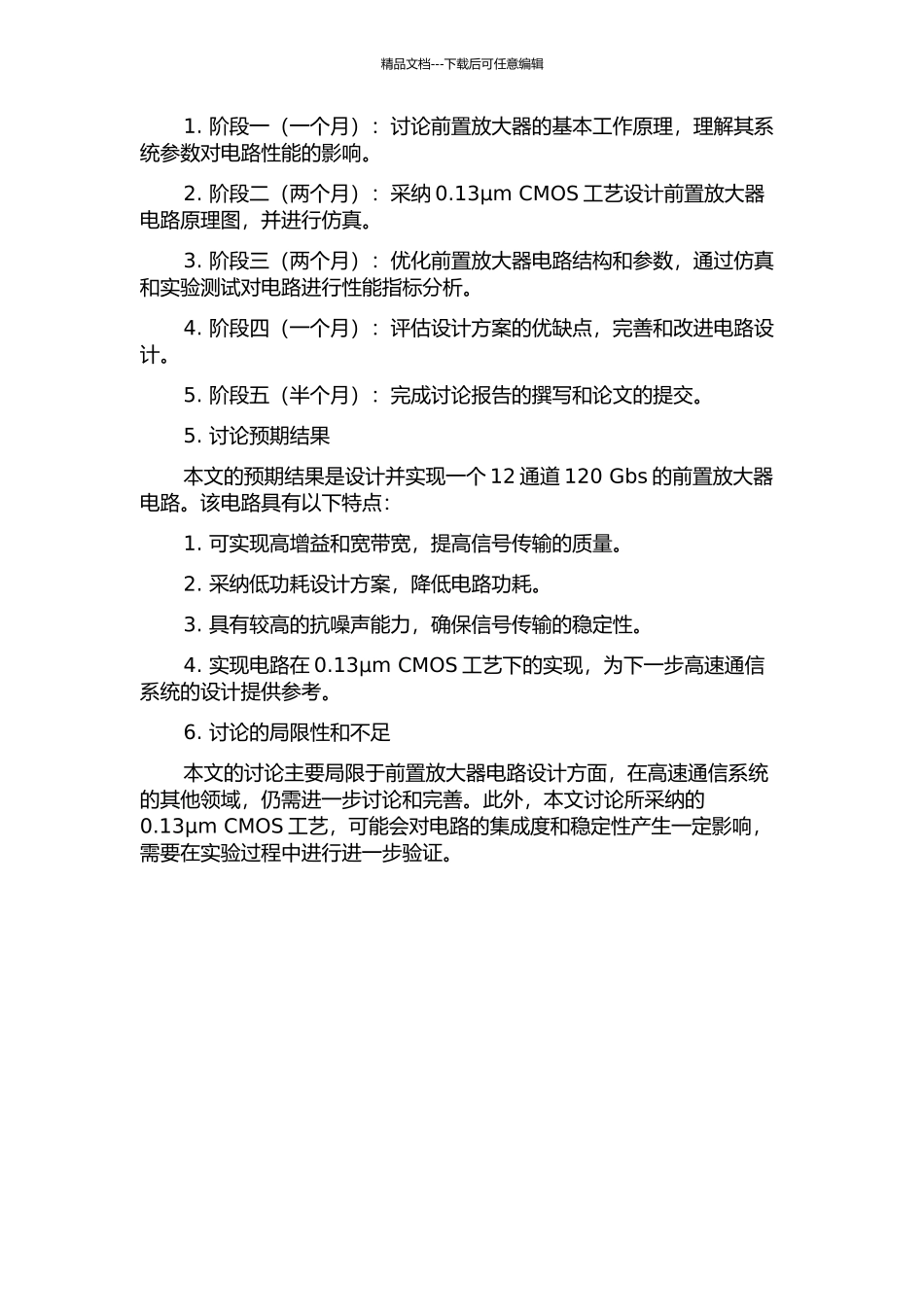

12通道120-Gbs-0.13μm-CMOS前置放大器设计的开题报告VIP专享

精品文档---下载后可任意编辑12 通道 120 Gbs 0.13μm CMOS 前置放大器设计的开题报告1. 讨论背景及意义随着信息技术的不断进展，现代通信领域对高速、高灵敏度的前置放大器需求不断增强。CMOS 技术因其低功耗、可扩展性等优点，在信息采集与处理领域得到了广泛应用，成为了当前 IC 设计领域的讨论热点。本文的讨论是基于 0.13μm CMOS 技术的前置放大器设计，旨在提高前置放大器的增益和带宽，同时降低功耗和噪声系数。2. 讨论内容与目标本文的讨论内容是基于 0.13μm CMOS 技术实现 12 通道 120 Gbs的前置放大器设计，主要包括以下讨论目标：1. 设计 12 通道前置放大器电路，满足 120 Gbs 的数据传输速率要求。2. 通过分析前置放大器的系统参数，优化电路结构和性能，提高增益、带宽和抗噪声能力。3. 采纳低功耗设计方案，降低电路功耗，并提高电路的集成度和稳定性。3. 讨论方法本文的讨论方法主要包括以下几个方面：1. 对前置放大器系统关键参数进行分析，包括噪声系数、增益、带宽等，根据分析结果制定电路设计方案。2. 采纳 0.13μm CMOS 工艺，设计前置放大器电路原理图，并进行仿真。3. 优化前置放大器电路结构和参数，通过电路仿真和实验测试对电路进行性能指标分析。4. 评估设计方案的优点和不足之处，进一步完善和改进电路。4. 讨论计划与进度安排本文的讨论计划共分为以下几个阶段：精品文档---下载后可任意编辑1. 阶段一（一个月）：讨论前置放大器的基本工作原理，理解其系统参数对电路性能的影响。2. 阶段二（两个月）：采纳 0.13μm CMOS 工艺设计前置放大器电路原理图，并进行仿真。3. 阶段三（两个月）：优化前置放大器电路结构和参数，通过仿真和实验测试对电路进行性能指标分析。4. 阶段四（一个月）：评估设计方案的优缺点，完善和改进电路设计。5. 阶段五（半个月）：完成讨论报告的撰写和论文的提交。5. 讨论预期结果本文的预期结果是设计并实现一个 12 通道 120 Gbs 的前置放大器电路。该电路具有以下特点：1. 可实现高增益和宽带宽，提高信号传输的质量。2. 采纳低功耗设计方案，降低电路功耗。3. 具有较高的抗噪声能力，确保信号传输的稳定性。4. 实现电路在 0.13μm CMOS 工艺下的实现，为下一步高速通信系统的设计提供参考。6. 讨论的局限性和不足本文的讨论主要局限于前置放大器电路设计方面，在高速通信系统的其他领域，仍需进一步讨论和完善。此外，本文讨论所采纳的0.13μm CMOS 工艺，可能会对电路的集成度和稳定性产生一定影响，需要在实验过程中进行进一步验证。
