2.4GHz射频接收机中低功耗射频前端的设计中期报告

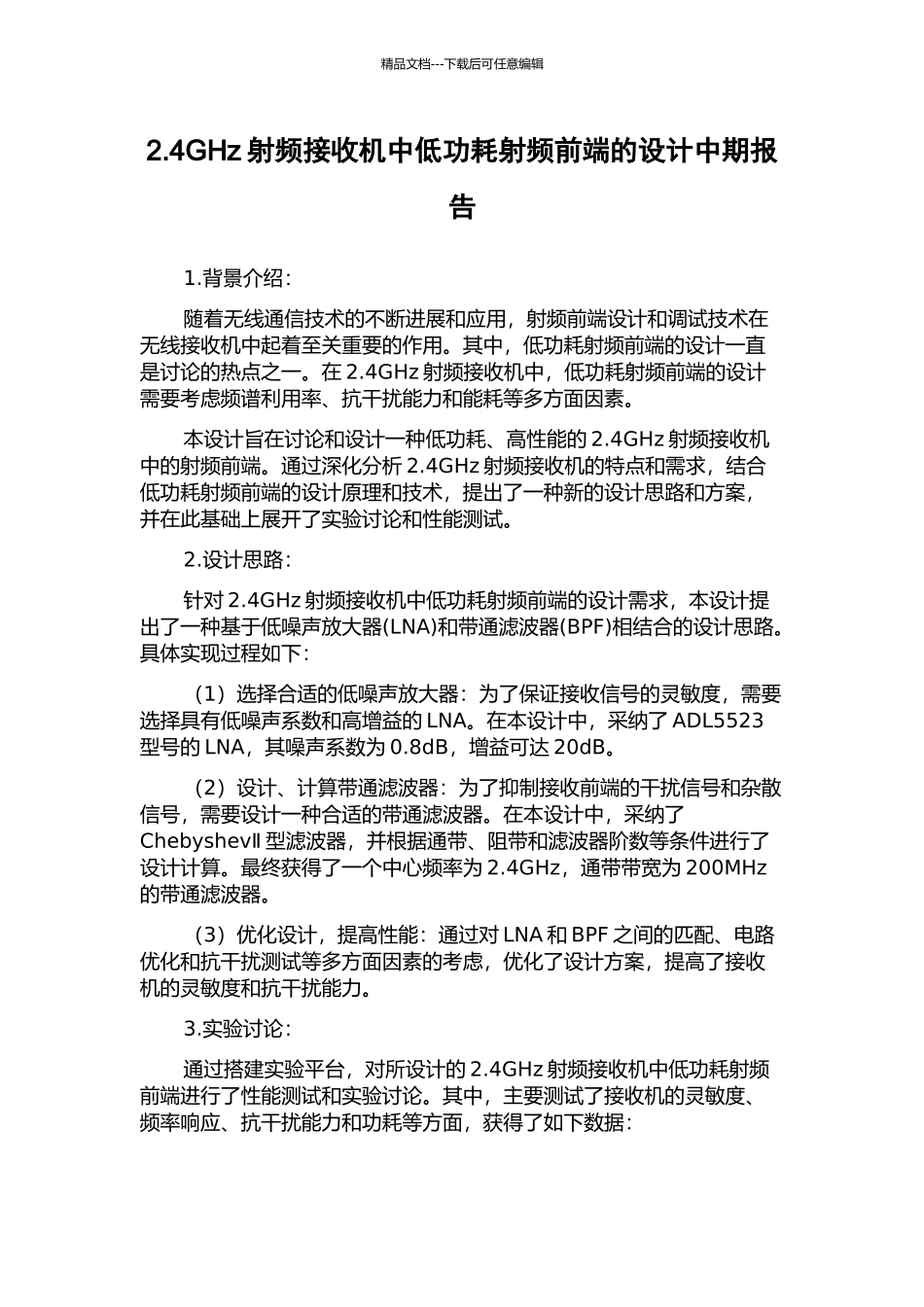

2.4GHz射频接收机中低功耗射频前端的设计中期报告_第1页
1/2

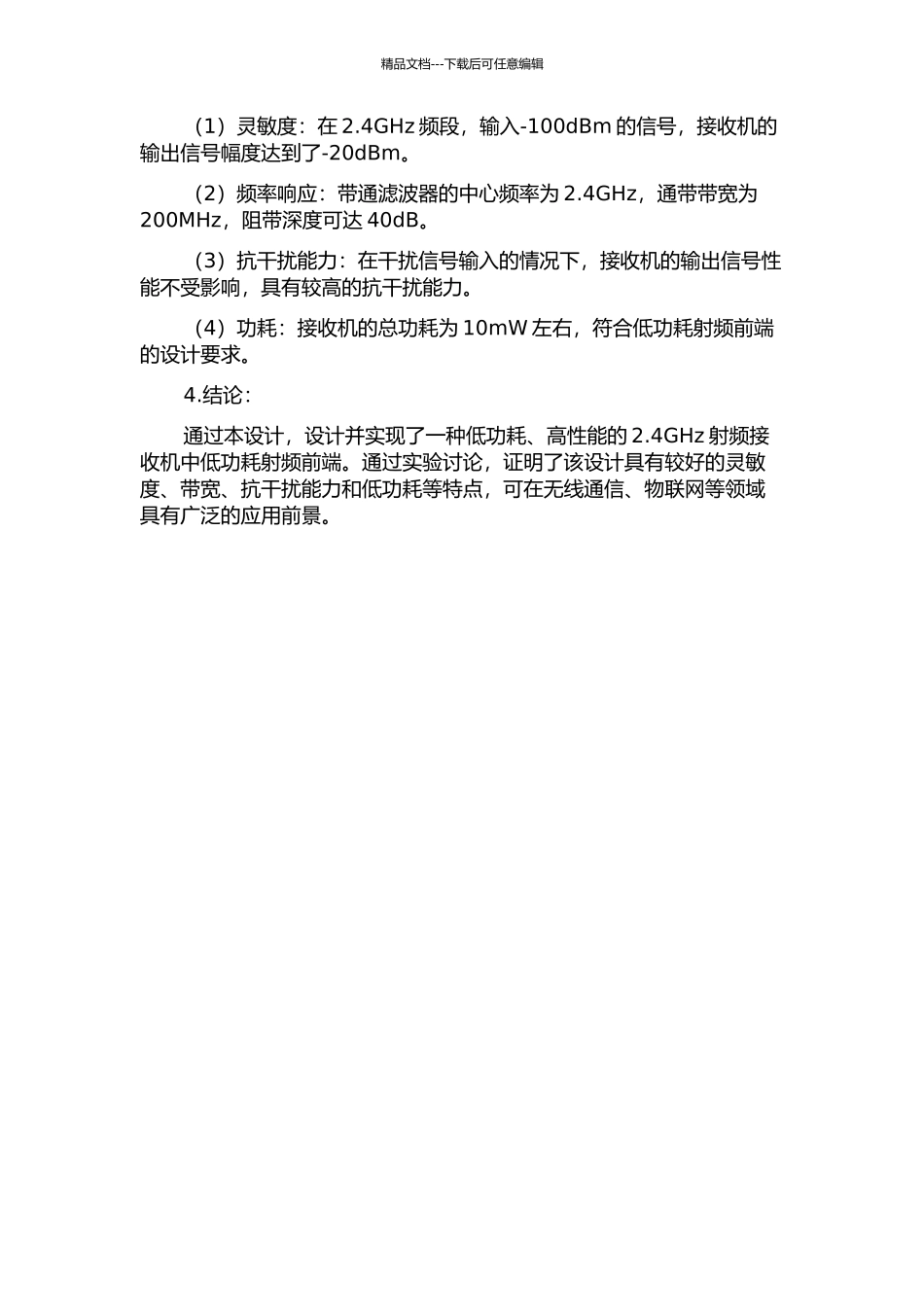

2.4GHz射频接收机中低功耗射频前端的设计中期报告_第2页
2/2
精品文档---下载后可任意编辑2.4GHz 射频接收机中低功耗射频前端的设计中期报告1.背景介绍:随着无线通信技术的不断进展和应用,射频前端设计和调试技术在无线接收机中起着至关重要的作用。其中,低功耗射频前端的设计一直是讨论的热点之一。在 2.4GHz 射频接收机中,低功耗射频前端的设计需要考虑频谱利用率、抗干扰能力和能耗等多方面因素。本设计旨在讨论和设计一种低功耗、高性能的 2.4GHz 射频接收机中的射频前端。通过深化分析 2.4GHz 射频接收机的特点和需求,结合低功耗射频前端的设计原理和技术,提出了一种新的设计思路和方案,并在此基础上展开了实验讨论和性能测试。2.设计思路:针对 2.4GHz 射频接收机中低功耗射频前端的设计需求,本设计提出了一种基于低噪声放大器(LNA)和带通滤波器(BPF)相结合的设计思路。具体实现过程如下:(1)选择合适的低噪声放大器:为了保证接收信号的灵敏度,需要选择具有低噪声系数和高增益的 LNA。在本设计中,采纳了 ADL5523型号的 LNA,其噪声系数为 0.8dB,增益可达 20dB。(2)设计、计算带通滤波器:为了抑制接收前端的干扰信号和杂散信号,需要设计一种合适的带通滤波器。在本设计中,采纳了ChebyshevⅡ 型滤波器,并根据通带、阻带和滤波器阶数等条件进行了设计计算。最终获得了一个中心频率为 2.4GHz,通带带宽为 200MHz的带通滤波器。(3)优化设计,提高性能:通过对 LNA 和 BPF 之间的匹配、电路优化和抗干扰测试等多方面因素的考虑,优化了设计方案,提高了接收机的灵敏度和抗干扰能力。3.实验讨论:通过搭建实验平台,对所设计的 2.4GHz 射频接收机中低功耗射频前端进行了性能测试和实验讨论。其中,主要测试了接收机的灵敏度、频率响应、抗干扰能力和功耗等方面,获得了如下数据:精品文档---下载后可任意编辑(1)灵敏度:在 2.4GHz 频段,输入-100dBm 的信号,接收机的输出信号幅度达到了-20dBm。(2)频率响应:带通滤波器的中心频率为 2.4GHz,通带带宽为200MHz,阻带深度可达 40dB。(3)抗干扰能力:在干扰信号输入的情况下,接收机的输出信号性能不受影响,具有较高的抗干扰能力。(4)功耗:接收机的总功耗为 10mW 左右,符合低功耗射频前端的设计要求。4.结论:通过本设计,设计并实现了一种低功耗、高性能的 2.4GHz 射频接收机中低功耗射频前端。通过实验讨论,证明了该设计具有较好的灵敏度、带宽、抗干扰能力和低功耗等特点,可在无线通信、物联网等领域具有广泛的应用前景。
