2.5GHz-0.35μm-CMOS工艺压控振荡器设计的开题报告

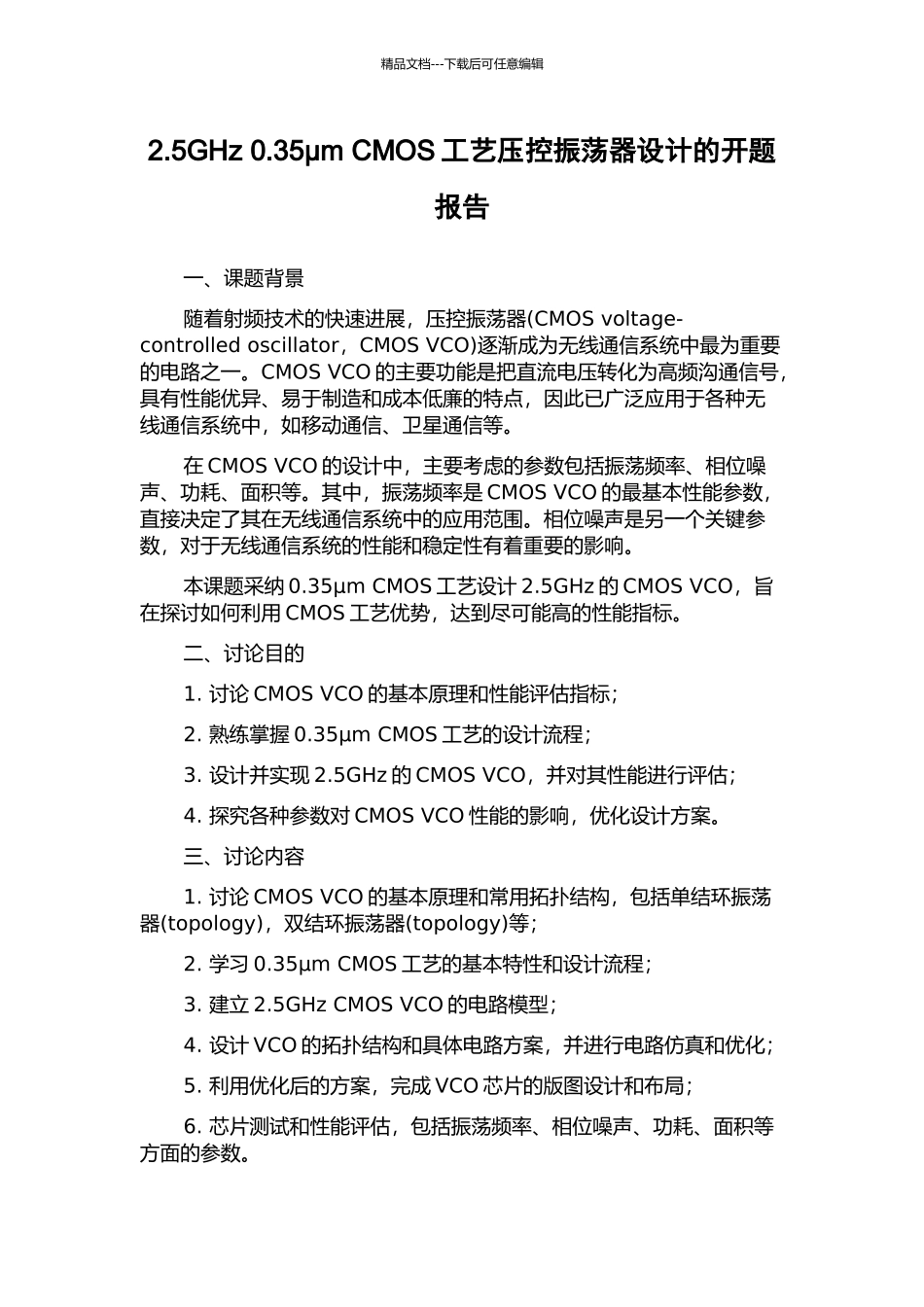

2.5GHz-0.35μm-CMOS工艺压控振荡器设计的开题报告_第1页
1/2

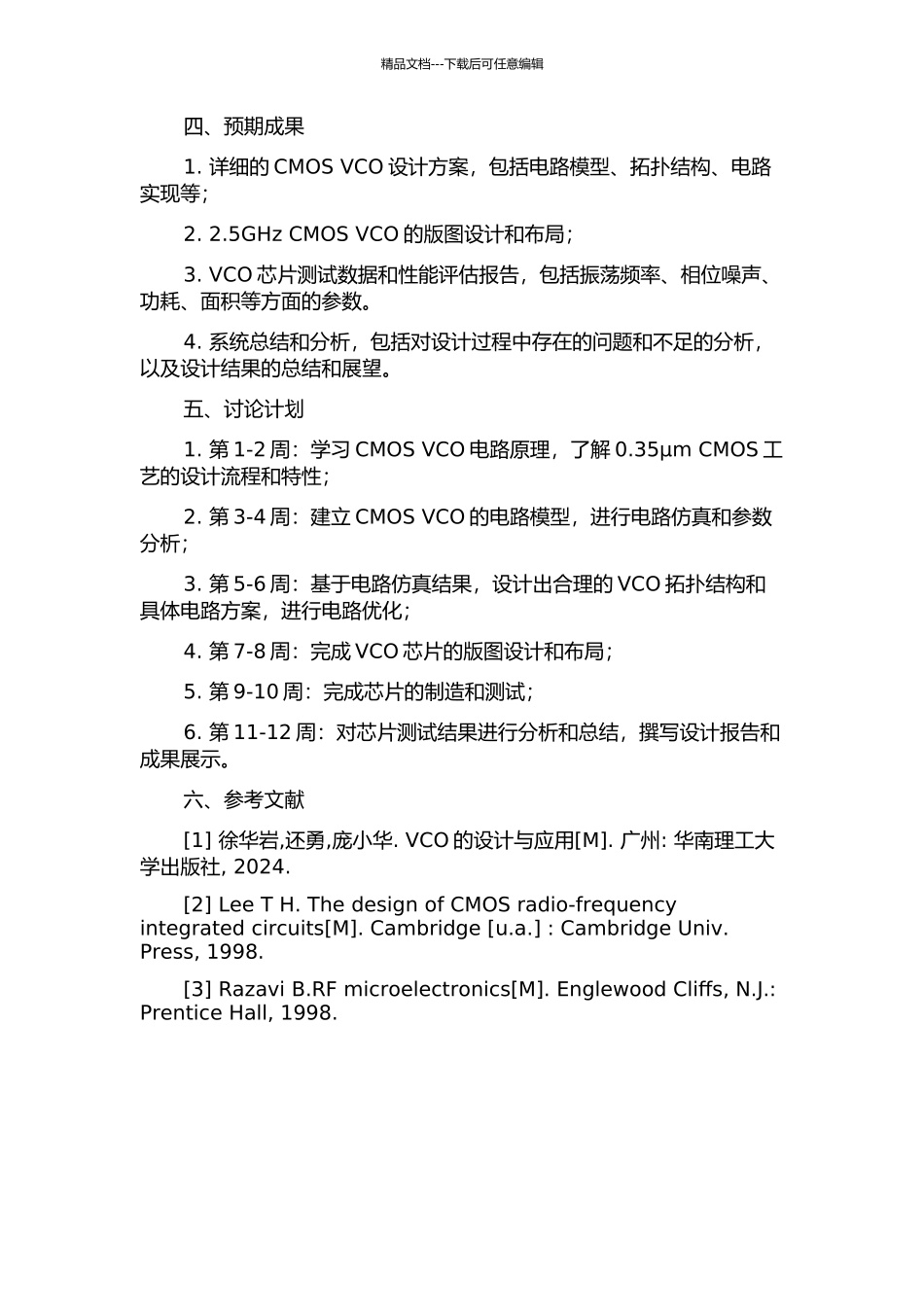

2.5GHz-0.35μm-CMOS工艺压控振荡器设计的开题报告_第2页
2/2
精品文档---下载后可任意编辑2.5GHz 0.35μm CMOS 工艺压控振荡器设计的开题报告一、课题背景随着射频技术的快速进展,压控振荡器(CMOS voltage-controlled oscillator,CMOS VCO)逐渐成为无线通信系统中最为重要的电路之一。CMOS VCO 的主要功能是把直流电压转化为高频沟通信号,具有性能优异、易于制造和成本低廉的特点,因此已广泛应用于各种无线通信系统中,如移动通信、卫星通信等。在 CMOS VCO 的设计中,主要考虑的参数包括振荡频率、相位噪声、功耗、面积等。其中,振荡频率是 CMOS VCO 的最基本性能参数,直接决定了其在无线通信系统中的应用范围。相位噪声是另一个关键参数,对于无线通信系统的性能和稳定性有着重要的影响。本课题采纳 0.35μm CMOS 工艺设计 2.5GHz 的 CMOS VCO,旨在探讨如何利用 CMOS 工艺优势,达到尽可能高的性能指标。二、讨论目的1. 讨论 CMOS VCO 的基本原理和性能评估指标;2. 熟练掌握 0.35μm CMOS 工艺的设计流程;3. 设计并实现 2.5GHz 的 CMOS VCO,并对其性能进行评估;4. 探究各种参数对 CMOS VCO 性能的影响,优化设计方案。三、讨论内容1. 讨论 CMOS VCO 的基本原理和常用拓扑结构,包括单结环振荡器(topology),双结环振荡器(topology)等;2. 学习 0.35μm CMOS 工艺的基本特性和设计流程;3. 建立 2.5GHz CMOS VCO 的电路模型;4. 设计 VCO 的拓扑结构和具体电路方案,并进行电路仿真和优化;5. 利用优化后的方案,完成 VCO 芯片的版图设计和布局;6. 芯片测试和性能评估,包括振荡频率、相位噪声、功耗、面积等方面的参数。精品文档---下载后可任意编辑四、预期成果1. 详细的 CMOS VCO 设计方案,包括电路模型、拓扑结构、电路实现等;2. 2.5GHz CMOS VCO 的版图设计和布局;3. VCO 芯片测试数据和性能评估报告,包括振荡频率、相位噪声、功耗、面积等方面的参数。4. 系统总结和分析,包括对设计过程中存在的问题和不足的分析,以及设计结果的总结和展望。五、讨论计划1. 第 1-2 周:学习 CMOS VCO 电路原理,了解 0.35μm CMOS 工艺的设计流程和特性;2. 第 3-4 周:建立 CMOS VCO 的电路模型,进行电路仿真和参数分析;3. 第 5-6 周:基于电路仿真结果,设计出合理的 VCO 拓扑结构和具体电路方案,进行电路优化;4. 第 7-8 周:完成 VCO 芯片的版图设计和布局;5. 第 9-10 周:完成芯片的...
