24位高精度Σ~Δ调制ADC数字部分的实现的开题报告

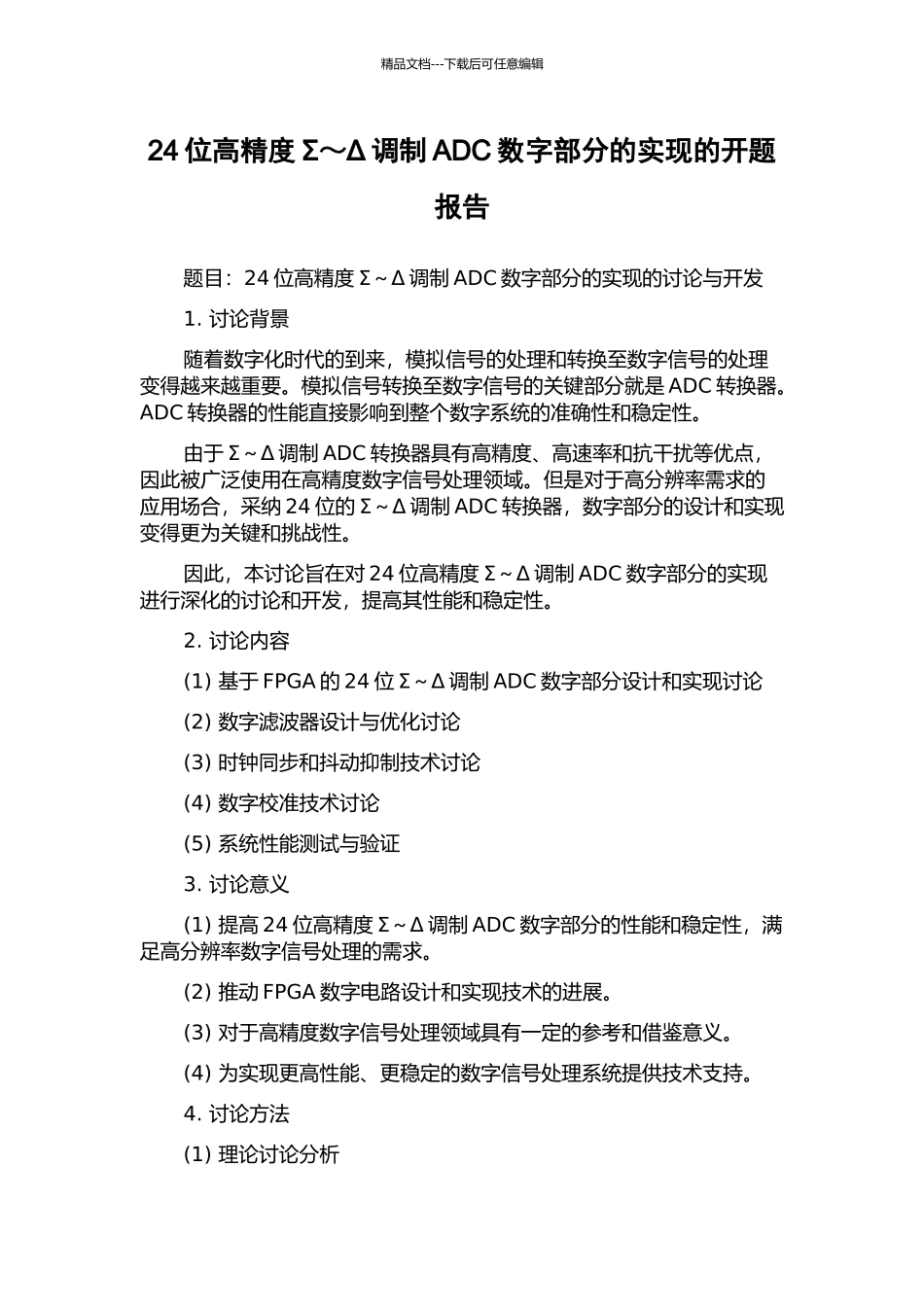

24位高精度Σ~Δ调制ADC数字部分的实现的开题报告_第1页
1/2

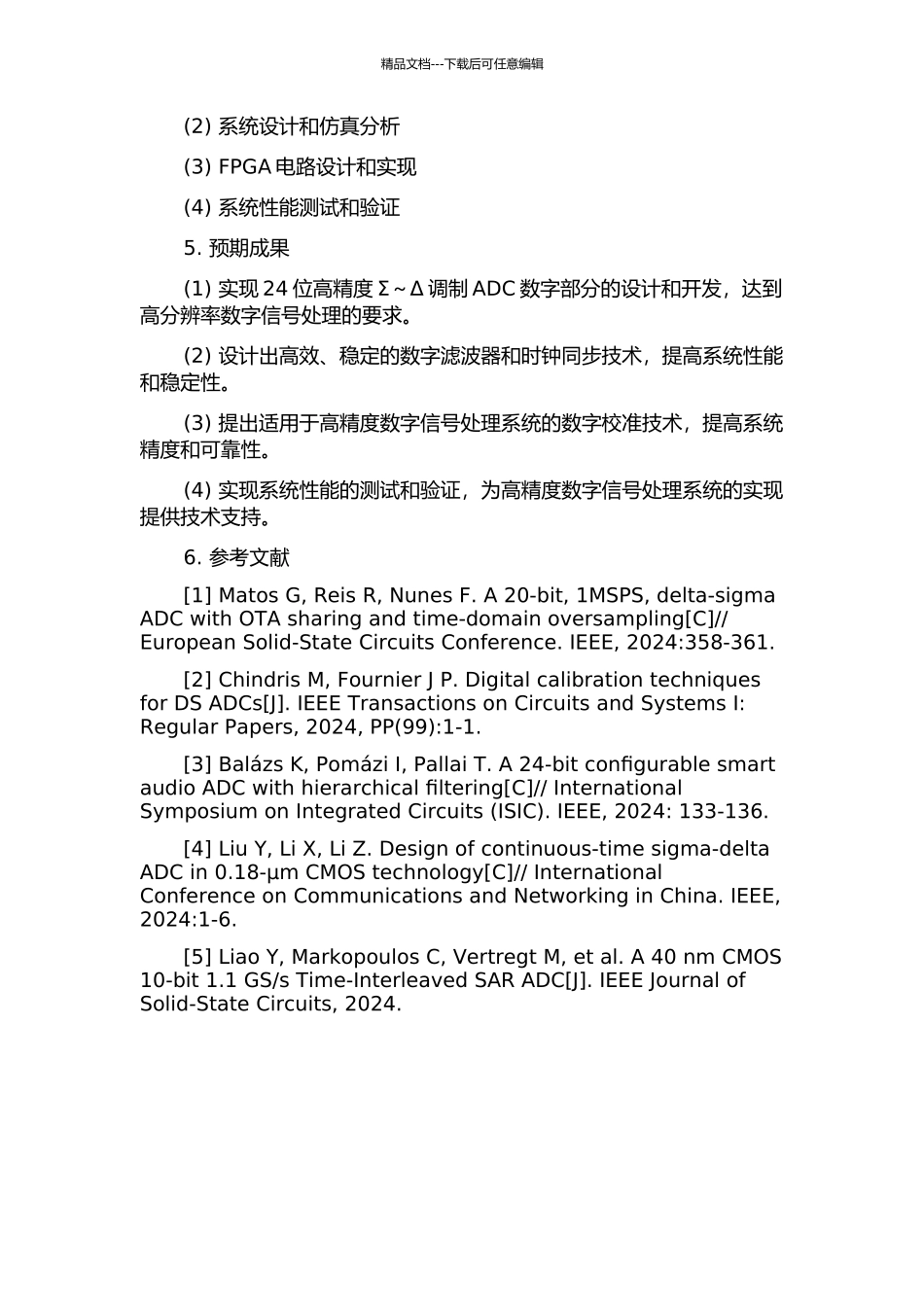

24位高精度Σ~Δ调制ADC数字部分的实现的开题报告_第2页
2/2
精品文档---下载后可任意编辑24 位高精度 Σ~Δ 调制 ADC 数字部分的实现的开题报告题目:24 位高精度 Σ~Δ 调制 ADC 数字部分的实现的讨论与开发1. 讨论背景随着数字化时代的到来,模拟信号的处理和转换至数字信号的处理变得越来越重要。模拟信号转换至数字信号的关键部分就是 ADC 转换器。ADC 转换器的性能直接影响到整个数字系统的准确性和稳定性。由于 Σ~Δ 调制 ADC 转换器具有高精度、高速率和抗干扰等优点,因此被广泛使用在高精度数字信号处理领域。但是对于高分辨率需求的应用场合,采纳 24 位的 Σ~Δ 调制 ADC 转换器,数字部分的设计和实现变得更为关键和挑战性。因此,本讨论旨在对 24 位高精度 Σ~Δ 调制 ADC 数字部分的实现进行深化的讨论和开发,提高其性能和稳定性。2. 讨论内容(1) 基于 FPGA 的 24 位 Σ~Δ 调制 ADC 数字部分设计和实现讨论(2) 数字滤波器设计与优化讨论(3) 时钟同步和抖动抑制技术讨论(4) 数字校准技术讨论(5) 系统性能测试与验证3. 讨论意义(1) 提高 24 位高精度 Σ~Δ 调制 ADC 数字部分的性能和稳定性,满足高分辨率数字信号处理的需求。(2) 推动 FPGA 数字电路设计和实现技术的进展。(3) 对于高精度数字信号处理领域具有一定的参考和借鉴意义。(4) 为实现更高性能、更稳定的数字信号处理系统提供技术支持。4. 讨论方法(1) 理论讨论分析精品文档---下载后可任意编辑(2) 系统设计和仿真分析(3) FPGA 电路设计和实现(4) 系统性能测试和验证5. 预期成果(1) 实现 24 位高精度 Σ~Δ 调制 ADC 数字部分的设计和开发,达到高分辨率数字信号处理的要求。(2) 设计出高效、稳定的数字滤波器和时钟同步技术,提高系统性能和稳定性。(3) 提出适用于高精度数字信号处理系统的数字校准技术,提高系统精度和可靠性。(4) 实现系统性能的测试和验证,为高精度数字信号处理系统的实现提供技术支持。6. 参考文献[1] Matos G, Reis R, Nunes F. A 20-bit, 1MSPS, delta-sigma ADC with OTA sharing and time-domain oversampling[C]// European Solid-State Circuits Conference. IEEE, 2024:358-361.[2] Chindris M, Fournier J P. Digital calibration techniques for DS ADCs[J]. IEEE Transactions on Circuits and Systems I: Regular Papers, 2024, PP(99):1-1.[3] Balázs K,...
