40nm低功耗产品研发中SRAM的VMIN良率提升的开题报告

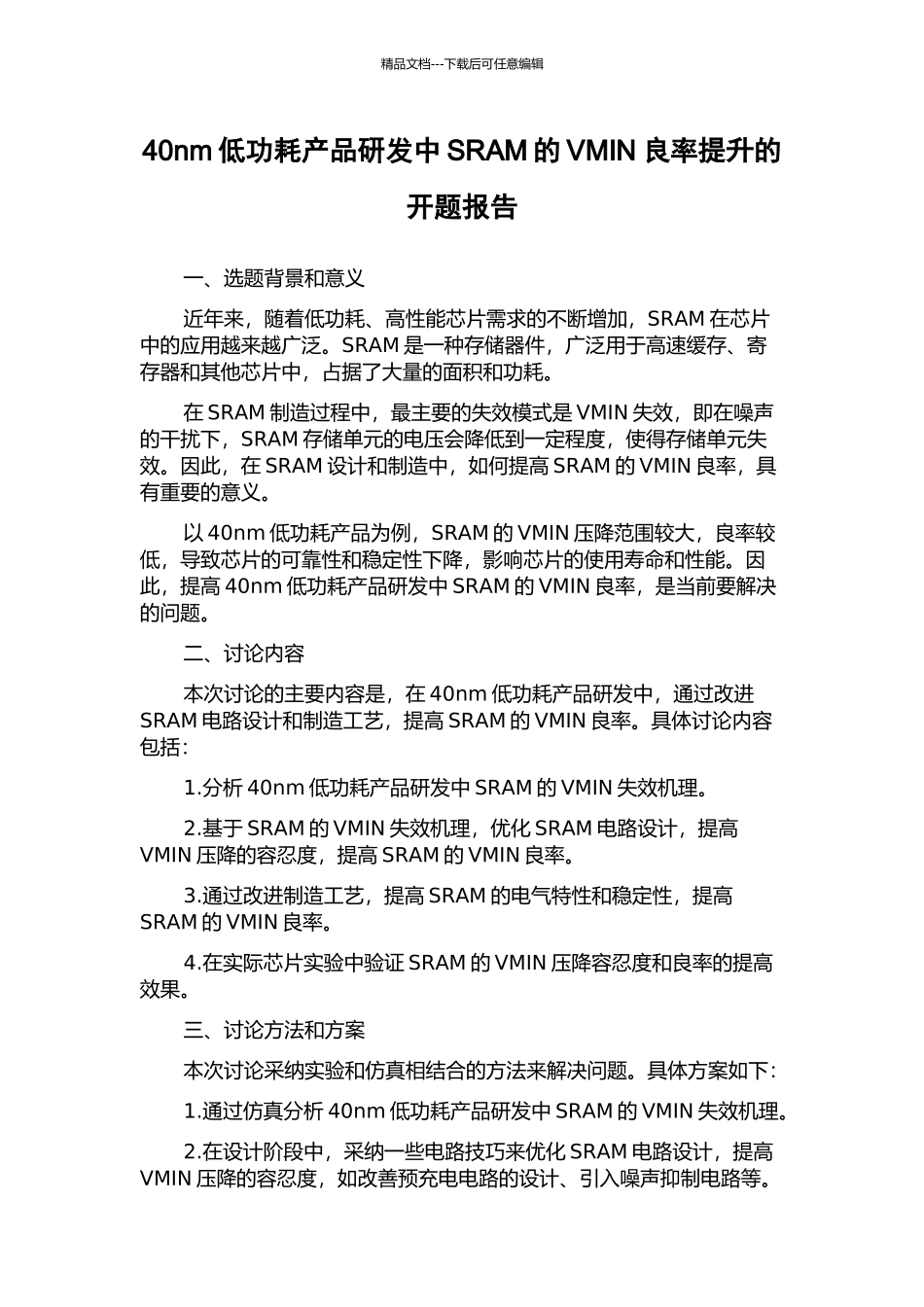

40nm低功耗产品研发中SRAM的VMIN良率提升的开题报告_第1页
1/2

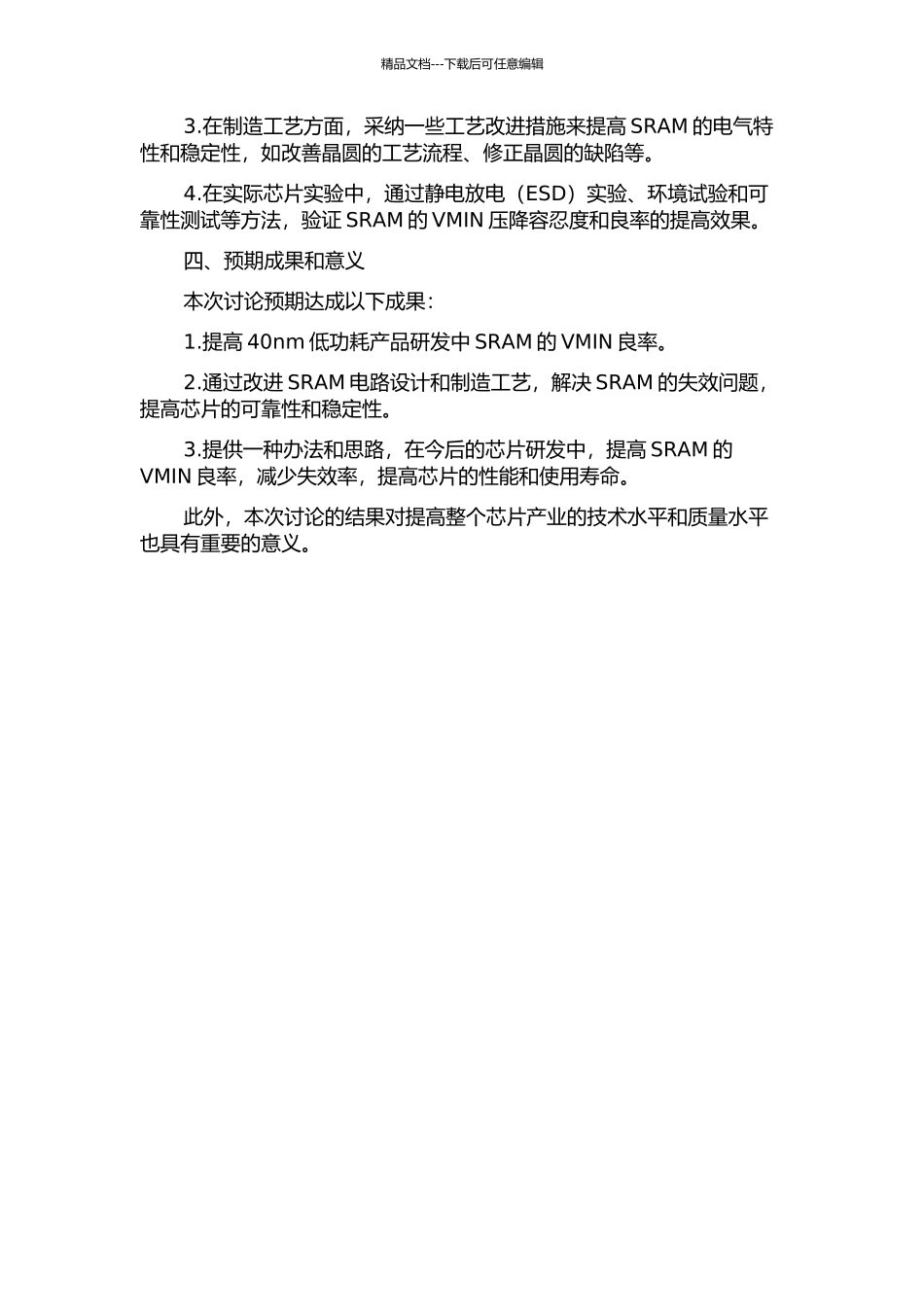

40nm低功耗产品研发中SRAM的VMIN良率提升的开题报告_第2页
2/2
精品文档---下载后可任意编辑40nm 低功耗产品研发中 SRAM 的 VMIN 良率提升的开题报告一、选题背景和意义近年来,随着低功耗、高性能芯片需求的不断增加,SRAM 在芯片中的应用越来越广泛。SRAM 是一种存储器件,广泛用于高速缓存、寄存器和其他芯片中,占据了大量的面积和功耗。在 SRAM 制造过程中,最主要的失效模式是 VMIN 失效,即在噪声的干扰下,SRAM 存储单元的电压会降低到一定程度,使得存储单元失效。因此,在 SRAM 设计和制造中,如何提高 SRAM 的 VMIN 良率,具有重要的意义。以 40nm 低功耗产品为例,SRAM 的 VMIN 压降范围较大,良率较低,导致芯片的可靠性和稳定性下降,影响芯片的使用寿命和性能。因此,提高 40nm 低功耗产品研发中 SRAM 的 VMIN 良率,是当前要解决的问题。二、讨论内容本次讨论的主要内容是,在 40nm 低功耗产品研发中,通过改进SRAM 电路设计和制造工艺,提高 SRAM 的 VMIN 良率。具体讨论内容包括:1.分析 40nm 低功耗产品研发中 SRAM 的 VMIN 失效机理。2.基于 SRAM 的 VMIN 失效机理,优化 SRAM 电路设计,提高VMIN 压降的容忍度,提高 SRAM 的 VMIN 良率。3.通过改进制造工艺,提高 SRAM 的电气特性和稳定性,提高SRAM 的 VMIN 良率。4.在实际芯片实验中验证 SRAM 的 VMIN 压降容忍度和良率的提高效果。三、讨论方法和方案本次讨论采纳实验和仿真相结合的方法来解决问题。具体方案如下:1.通过仿真分析 40nm 低功耗产品研发中 SRAM 的 VMIN 失效机理。2.在设计阶段中,采纳一些电路技巧来优化 SRAM 电路设计,提高VMIN 压降的容忍度,如改善预充电电路的设计、引入噪声抑制电路等。精品文档---下载后可任意编辑3.在制造工艺方面,采纳一些工艺改进措施来提高 SRAM 的电气特性和稳定性,如改善晶圆的工艺流程、修正晶圆的缺陷等。4.在实际芯片实验中,通过静电放电(ESD)实验、环境试验和可靠性测试等方法,验证 SRAM 的 VMIN 压降容忍度和良率的提高效果。四、预期成果和意义本次讨论预期达成以下成果:1.提高 40nm 低功耗产品研发中 SRAM 的 VMIN 良率。2.通过改进 SRAM 电路设计和制造工艺,解决 SRAM 的失效问题,提高芯片的可靠性和稳定性。3.提供一种办法和思路,在今后的芯片研发中,提高 SRAM 的VMIN 良率,减少失效率,提高芯片的性能和使用寿命。此外,本次讨论的结果对提高整个芯片产业的技术水平和质量水平也具有重要的意义。
