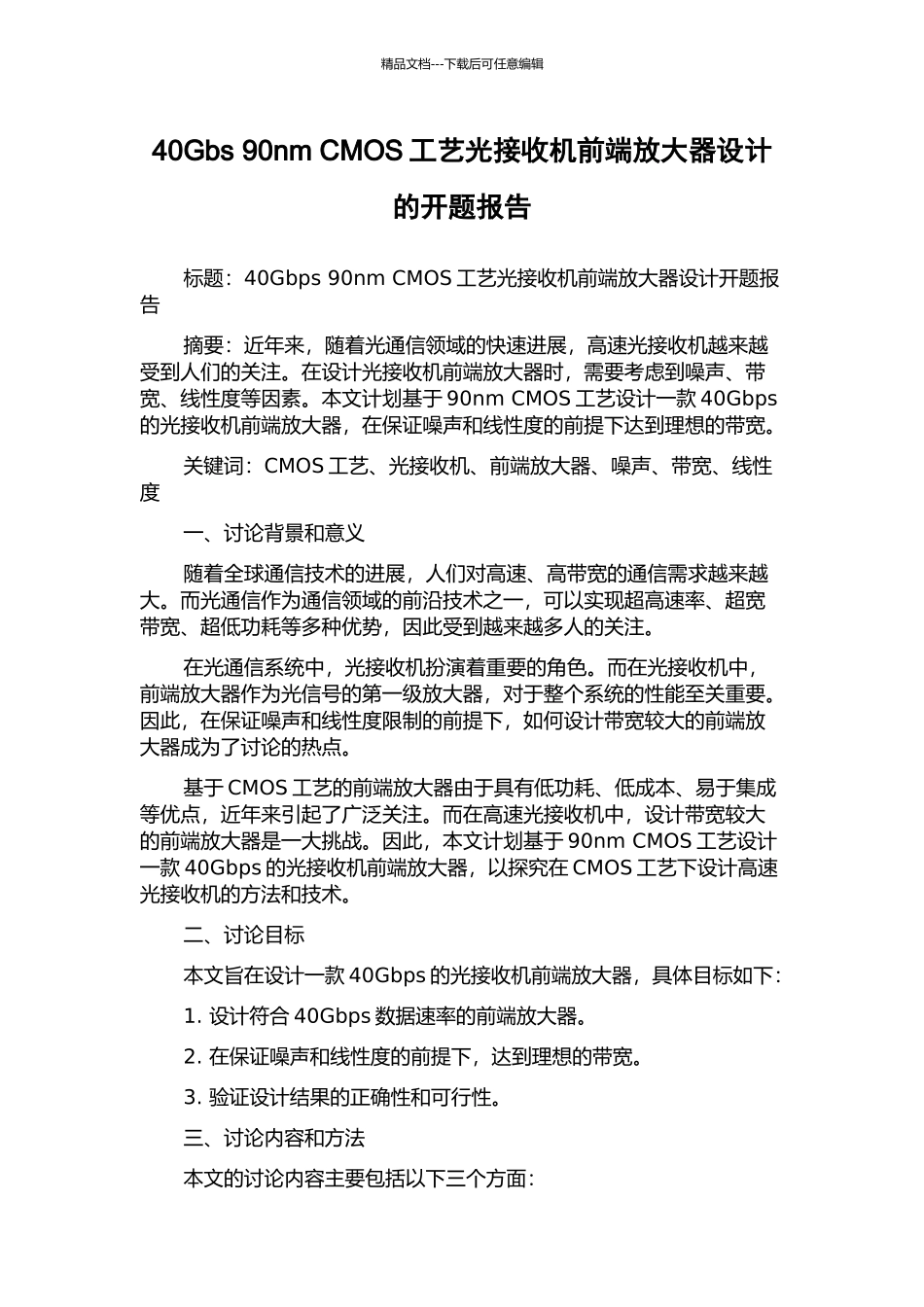

精品文档---下载后可任意编辑40Gbs 90nm CMOS 工艺光接收机前端放大器设计的开题报告标题：40Gbps 90nm CMOS 工艺光接收机前端放大器设计开题报告摘要：近年来，随着光通信领域的快速进展，高速光接收机越来越受到人们的关注。在设计光接收机前端放大器时，需要考虑到噪声、带宽、线性度等因素。本文计划基于 90nm CMOS 工艺设计一款 40Gbps的光接收机前端放大器，在保证噪声和线性度的前提下达到理想的带宽。关键词：CMOS 工艺、光接收机、前端放大器、噪声、带宽、线性度一、讨论背景和意义随着全球通信技术的进展，人们对高速、高带宽的通信需求越来越大。而光通信作为通信领域的前沿技术之一，可以实现超高速率、超宽带宽、超低功耗等多种优势，因此受到越来越多人的关注。在光通信系统中，光接收机扮演着重要的角色。而在光接收机中，前端放大器作为光信号的第一级放大器，对于整个系统的性能至关重要。因此，在保证噪声和线性度限制的前提下，如何设计带宽较大的前端放大器成为了讨论的热点。基于 CMOS 工艺的前端放大器由于具有低功耗、低成本、易于集成等优点，近年来引起了广泛关注。而在高速光接收机中，设计带宽较大的前端放大器是一大挑战。因此，本文计划基于 90nm CMOS 工艺设计一款 40Gbps 的光接收机前端放大器，以探究在 CMOS 工艺下设计高速光接收机的方法和技术。二、讨论目标本文旨在设计一款 40Gbps 的光接收机前端放大器，具体目标如下：1. 设计符合 40Gbps 数据速率的前端放大器。2. 在保证噪声和线性度的前提下，达到理想的带宽。3. 验证设计结果的正确性和可行性。三、讨论内容和方法本文的讨论内容主要包括以下三个方面：精品文档---下载后可任意编辑1. 前端放大器的设计：本文主要采纳 CMOS 工艺，在保证噪声和线性度的前提下，设计一个带宽较大的前端放大器。采纳差分结构的方式实现，对电路的噪声、带宽、线性度等进行讨论和分析。2. 光接收机的设计：设计一个完整的光接收机电路，在前端放大器的基础上进行光电转换和信号恢复。3. 实验验证：对设计结果进行仿真并进行实验验证，验证电路的性能和可行性。四、预期结果和意义本文的预期结果是设计成功一款 40Gbps 的光接收机前端放大器。在保证噪声和线性度的情况下，实现理想的带宽。进一步证明在 CMOS工艺下设计高速光接收机的可行性，并为光通信领域的进展做出一定的贡献。五、讨论进度安排本文的讨论进度安排如下：1. 文献调...
