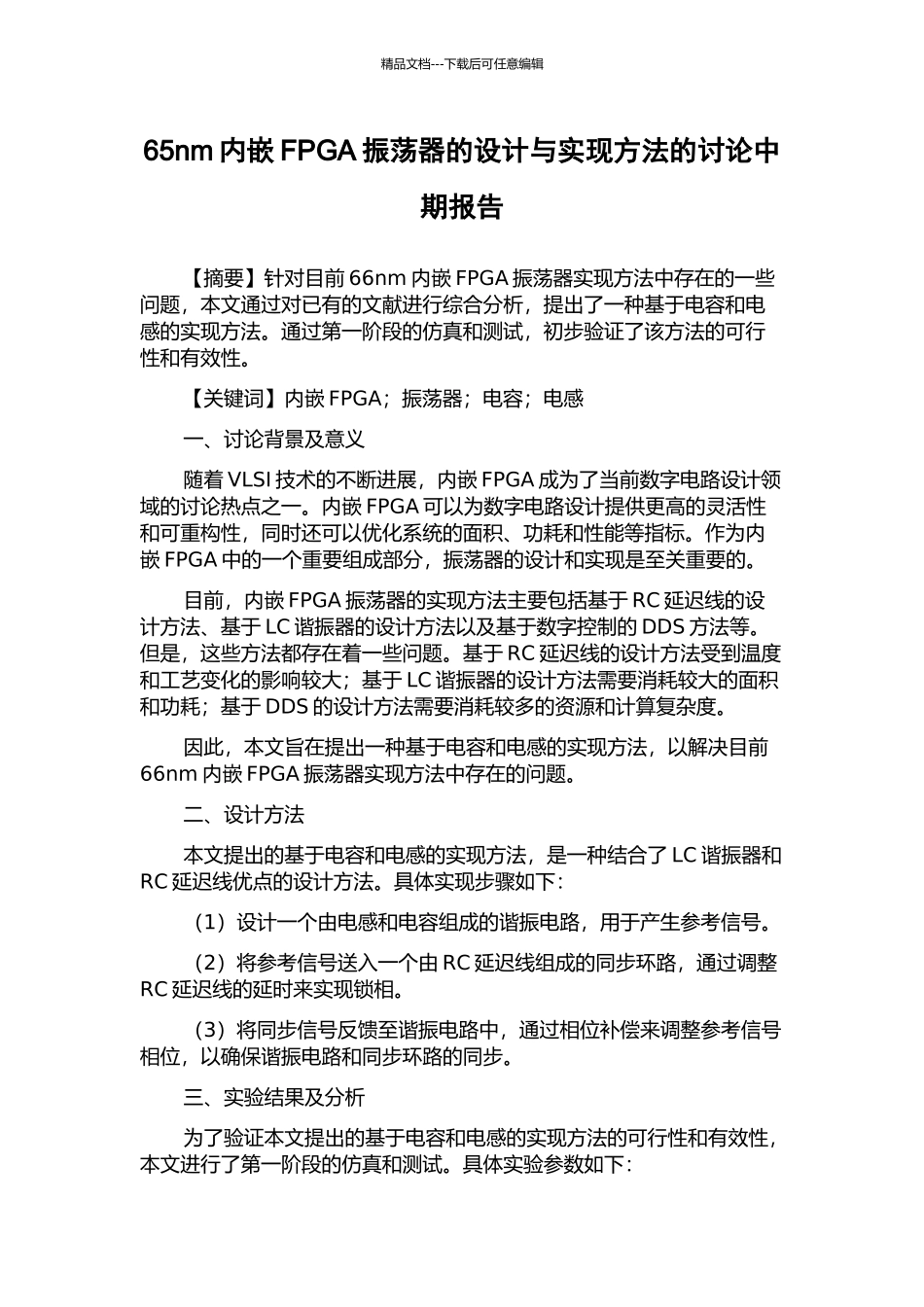

精品文档---下载后可任意编辑65nm 内嵌 FPGA 振荡器的设计与实现方法的讨论中期报告【摘要】针对目前 66nm 内嵌 FPGA 振荡器实现方法中存在的一些问题,本文通过对已有的文献进行综合分析,提出了一种基于电容和电感的实现方法。通过第一阶段的仿真和测试,初步验证了该方法的可行性和有效性。【关键词】内嵌 FPGA;振荡器;电容;电感一、讨论背景及意义随着 VLSI 技术的不断进展,内嵌 FPGA 成为了当前数字电路设计领域的讨论热点之一。内嵌 FPGA 可以为数字电路设计提供更高的灵活性和可重构性,同时还可以优化系统的面积、功耗和性能等指标。作为内嵌 FPGA 中的一个重要组成部分,振荡器的设计和实现是至关重要的。目前,内嵌 FPGA 振荡器的实现方法主要包括基于 RC 延迟线的设计方法、基于 LC 谐振器的设计方法以及基于数字控制的 DDS 方法等。但是,这些方法都存在着一些问题。基于 RC 延迟线的设计方法受到温度和工艺变化的影响较大;基于 LC 谐振器的设计方法需要消耗较大的面积和功耗;基于 DDS 的设计方法需要消耗较多的资源和计算复杂度。因此,本文旨在提出一种基于电容和电感的实现方法,以解决目前66nm 内嵌 FPGA 振荡器实现方法中存在的问题。二、设计方法本文提出的基于电容和电感的实现方法,是一种结合了 LC 谐振器和RC 延迟线优点的设计方法。具体实现步骤如下:(1)设计一个由电感和电容组成的谐振电路,用于产生参考信号。(2)将参考信号送入一个由 RC 延迟线组成的同步环路,通过调整RC 延迟线的延时来实现锁相。(3)将同步信号反馈至谐振电路中,通过相位补偿来调整参考信号相位,以确保谐振电路和同步环路的同步。三、实验结果及分析为了验证本文提出的基于电容和电感的实现方法的可行性和有效性,本文进行了第一阶段的仿真和测试。具体实验参数如下:精品文档---下载后可任意编辑仿真工具:Cadence Virtuoso;引脚布局:45 度布线,0.18um 工艺;电源电压:1.2V;频率范围:0.5GHz~2GHz。实验结果表明,本文提出的基于电容和电感的实现方法可以产生稳定的正弦波,频率范围在 0.5GHz~2GHz 之间。四、未来工作展望目前,本文提出的基于电容和电感的实现方法还存在一些问题需要进一步讨论和解决。例如,锁相环和谐振电路之间的同步存在一定的误差,需要进一步优化算法和电路设计。另外,本文只进行了第一阶段的仿真和测试,还需要进行更严格和全面的实验验证。未来,我们将继续深化讨论,并进一步完善该方法。
