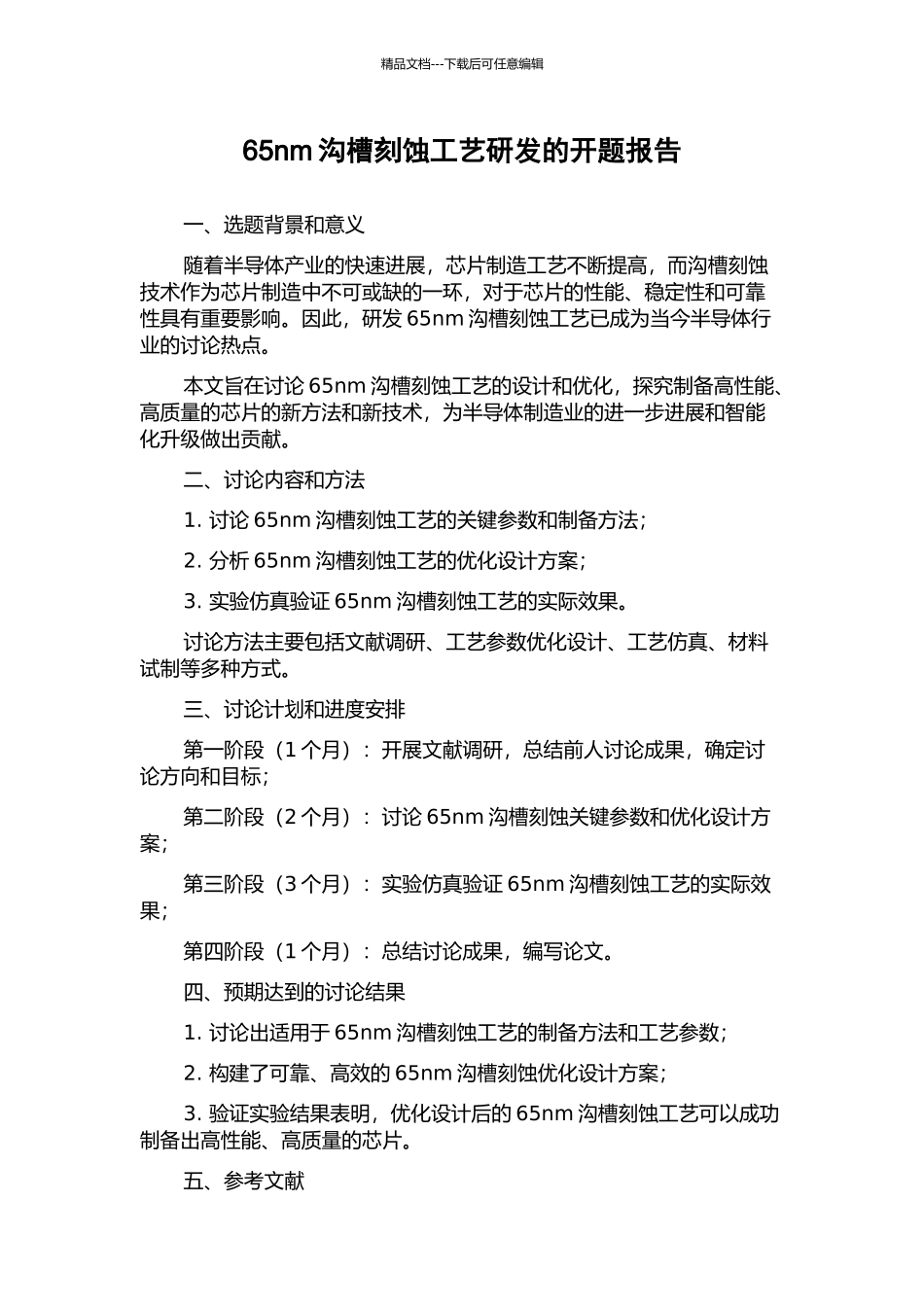

65nm沟槽刻蚀工艺研发的开题报告_第1页
1/2

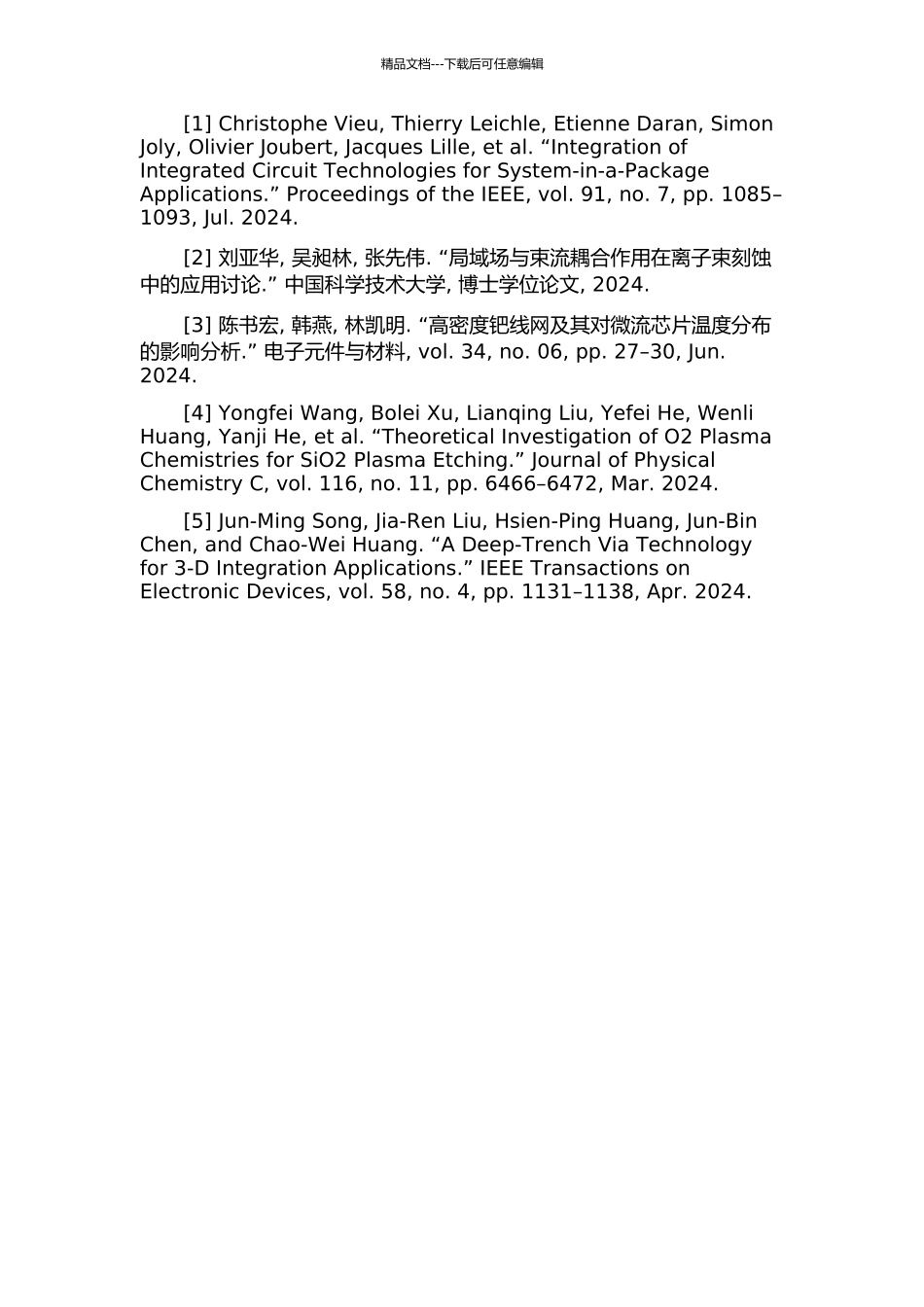

65nm沟槽刻蚀工艺研发的开题报告_第2页
2/2
精品文档---下载后可任意编辑65nm 沟槽刻蚀工艺研发的开题报告一、选题背景和意义随着半导体产业的快速进展,芯片制造工艺不断提高,而沟槽刻蚀技术作为芯片制造中不可或缺的一环,对于芯片的性能、稳定性和可靠性具有重要影响。因此,研发 65nm 沟槽刻蚀工艺已成为当今半导体行业的讨论热点。本文旨在讨论 65nm 沟槽刻蚀工艺的设计和优化,探究制备高性能、高质量的芯片的新方法和新技术,为半导体制造业的进一步进展和智能化升级做出贡献。二、讨论内容和方法1. 讨论 65nm 沟槽刻蚀工艺的关键参数和制备方法;2. 分析 65nm 沟槽刻蚀工艺的优化设计方案;3. 实验仿真验证 65nm 沟槽刻蚀工艺的实际效果。讨论方法主要包括文献调研、工艺参数优化设计、工艺仿真、材料试制等多种方式。三、讨论计划和进度安排第一阶段(1 个月):开展文献调研,总结前人讨论成果,确定讨论方向和目标;第二阶段(2 个月):讨论 65nm 沟槽刻蚀关键参数和优化设计方案;第三阶段(3 个月):实验仿真验证 65nm 沟槽刻蚀工艺的实际效果;第四阶段(1 个月):总结讨论成果,编写论文。四、预期达到的讨论结果1. 讨论出适用于 65nm 沟槽刻蚀工艺的制备方法和工艺参数;2. 构建了可靠、高效的 65nm 沟槽刻蚀优化设计方案;3. 验证实验结果表明,优化设计后的 65nm 沟槽刻蚀工艺可以成功制备出高性能、高质量的芯片。五、参考文献精品文档---下载后可任意编辑[1] Christophe Vieu, Thierry Leichle, Etienne Daran, Simon Joly, Olivier Joubert, Jacques Lille, et al. “Integration of Integrated Circuit Technologies for System-in-a-Package Applications.” Proceedings of the IEEE, vol. 91, no. 7, pp. 1085–1093, Jul. 2024.[2] 刘亚华, 吴昶林, 张先伟. “局域场与束流耦合作用在离子束刻蚀中的应用讨论.” 中国科学技术大学, 博士学位论文, 2024.[3] 陈书宏, 韩燕, 林凯明. “高密度钯线网及其对微流芯片温度分布的影响分析.” 电子元件与材料, vol. 34, no. 06, pp. 27–30, Jun. 2024.[4] Yongfei Wang, Bolei Xu, Lianqing Liu, Yefei He, Wenli Huang, Yanji He, et al. “Theoretical Investigation of O2 Plasma Chemistries for SiO2 Plasma Etching.” Journal of Physical Chemistry C, vol. 116, no. 11, pp. 6466–6472, Mar. 2024.[5] Jun-Ming Song, Jia-Ren Liu, Hsien-Ping Huang, Jun-Bin Chen, and Chao-Wei Huang. “A Deep-Trench Via Technology for 3-D Integration Applications.” IEEE Transactions on Electronic Devices, vol. 58, no. 4, pp. 1131–1138, Apr. 2024.
