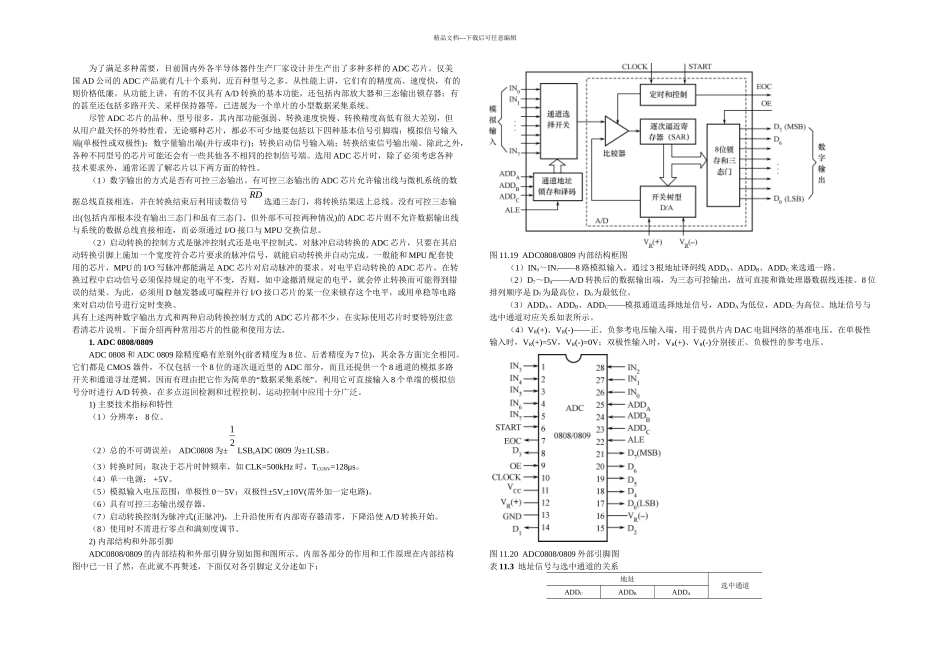

精品文档---下载后可任意编辑为了满足多种需要，目前国内外各半导体器件生产厂家设计并生产出了多种多样的 ADC 芯片。仅美国 AD 公司的 ADC 产品就有几十个系列、近百种型号之多。从性能上讲，它们有的精度高、速度快，有的则价格低廉。从功能上讲，有的不仅具有 A/D 转换的基本功能，还包括内部放大器和三态输出锁存器；有的甚至还包括多路开关、采样保持器等，已进展为一个单片的小型数据采集系统。尽管 ADC 芯片的品种、型号很多，其内部功能强弱、转换速度快慢、转换精度高低有很大差别，但从用户最关怀的外特性看，无论哪种芯片，都必不可少地要包括以下四种基本信号引脚端：模拟信号输入端(单极性或双极性)；数字量输出端(并行或串行)；转换启动信号输入端；转换结束信号输出端。除此之外，各种不同型号的芯片可能还会有一些其他各不相同的控制信号端。选用 ADC 芯片时，除了必须考虑各种技术要求外，通常还需了解芯片以下两方面的特性。（1）数字输出的方式是否有可控三态输出。有可控三态输出的 ADC 芯片允许输出线与微机系统的数据总线直接相连，并在转换结束后利用读数信号选通三态门，将转换结果送上总线。没有可控三态输出(包括内部根本没有输出三态门和虽有三态门、但外部不可控两种情况)的 ADC 芯片则不允许数据输出线与系统的数据总线直接相连，而必须通过 I/O 接口与 MPU 交换信息。（2）启动转换的控制方式是脉冲控制式还是电平控制式。对脉冲启动转换的 ADC 芯片，只要在其启动转换引脚上施加一个宽度符合芯片要求的脉冲信号，就能启动转换并自动完成。一般能和 MPU 配套使用的芯片，MPU 的 I/O 写脉冲都能满足 ADC 芯片对启动脉冲的要求。对电平启动转换的 ADC 芯片，在转换过程中启动信号必须保持规定的电平不变，否则，如中途撤消规定的电平，就会停止转换而可能得到错误的结果。为此，必须用 D 触发器或可编程并行 I/O 接口芯片的某一位来锁存这个电平，或用单稳等电路来对启动信号进行定时变换。具有上述两种数字输出方式和两种启动转换控制方式的 ADC 芯片都不少，在实际使用芯片时要特别注意看清芯片说明。下面介绍两种常用芯片的性能和使用方法。1. ADC 0808/0809ADC 0808 和 ADC 0809 除精度略有差别外(前者精度为 8 位、后者精度为 7 位)，其余各方面完全相同。它们都是 CMOS 器件，不仅包括一个 8 位的逐次逼近型的 ADC 部分，而且还提供一个 8 通道的模拟...
