AOI设备的选购标准

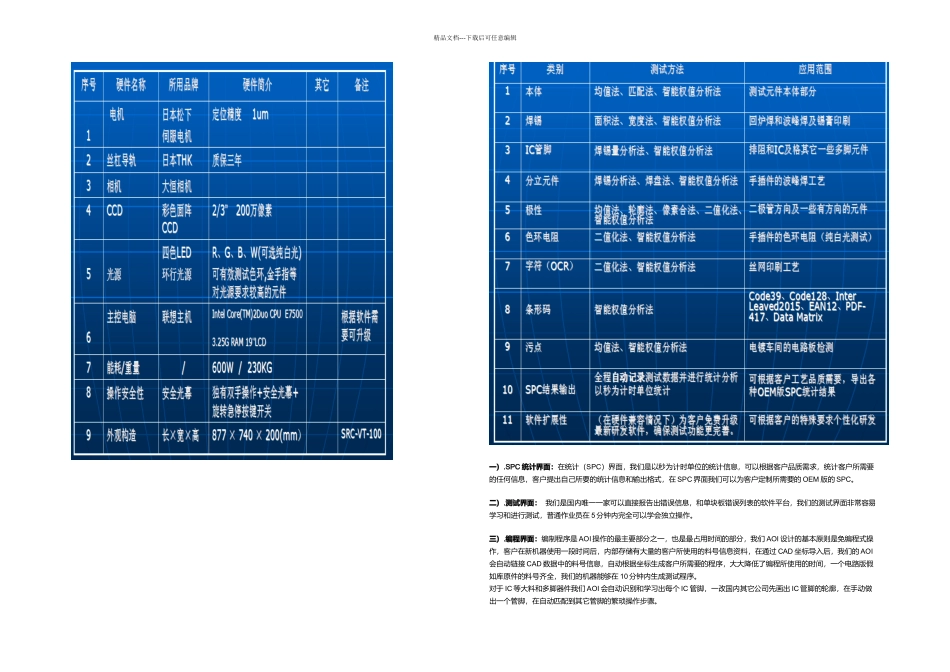

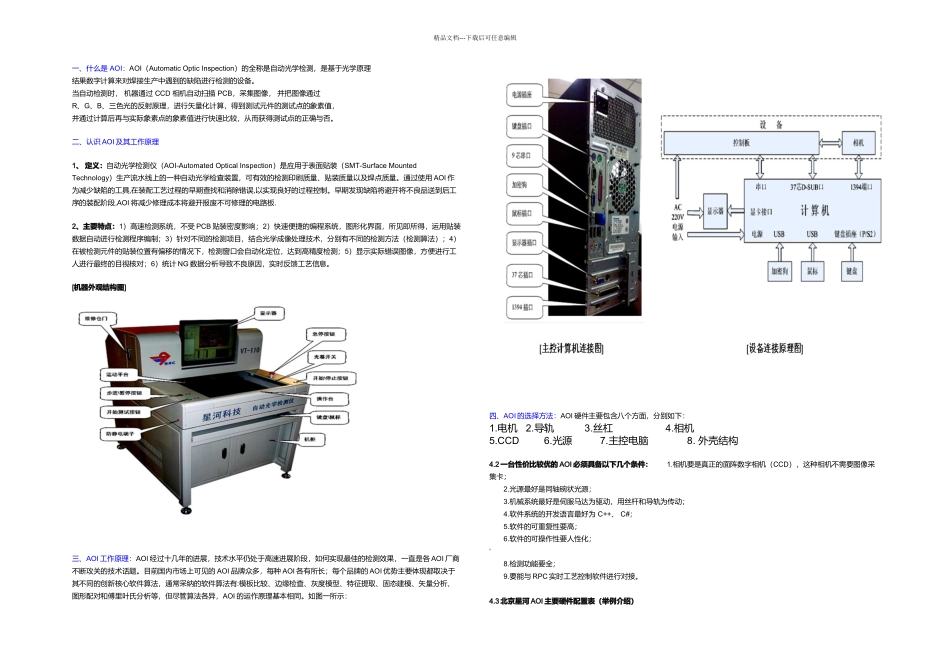

精品文档---下载后可任意编辑 一、什么是 AOI：AOI（Automatic Optic Inspection）的全称是自动光学检测，是基于光学原理结果数字计算来对焊接生产中遇到的缺陷进行检测的设备。 当自动检测时， 机器通过 CCD 相机自动扫描 PCB ，采集图像， 并把图像通过R、G、B、三色光的反射原理，进行矢量化计算，得到测试元件的测试点的象素值，并通过计算后再与实际象素点的象素值进行快速比较，从而获得测试点的正确与否。二、认识 AOI 及其工作原理1 、 定义：自动光学检测仪（AOI-Automated Optical Inspection）是应用于表面贴装（SMT-Surface Mounted Technology）生产流水线上的一种自动光学检查装置，可有效的检测印刷质量、贴装质量以及焊点质量。通过使用 AOI 作为减少缺陷的工具,在装配工艺过程的早期查找和消除错误,以实现良好的过程控制。早期发现缺陷将避开将不良品送到后工序的装配阶段,AOI 将减少修理成本将避开报废不可修理的电路板.2、主要特点：1）高速检测系统，不受 PCB 贴装密度影响；2）快速便捷的编程系统，图形化界面，所见即所得，运用贴装数据自动进行检测程序编制；3）针对不同的检测项目，结合光学成像处理技术，分别有不同的检测方法（检测算法）；4）在被检测元件的贴装位置有偏移的情况下，检测窗口会自动化定位，达到高精度检测；5）显示实际错误图像，方便进行工人进行最终的目视核对；6）统计 NG 数据分析导致不良原因，实时反馈工艺信息。[机器外观结构图] 三、AOI 工作原理：AOI 经过十几年的进展，技术水平仍处于高速进展阶段，如何实现最佳的检测效果，一直是各 AOI 厂商不断攻关的技术话题。目前国内市场上可见的 AOI 品牌众多，每种 AOI 各有所长；每个品牌的 AOI 优势主要体现都取决于其不同的创新核心软件算法，通常采纳的软件算法有:模板比较、边缘检查、灰度模型、特征提取、固态建模、矢量分析、图形配对和傅里叶氏分析等，但尽管算法各异，AOI 的运作原理基本相同。如图一所示：四、AOI 的选择方法：AOI 硬件主要包含八个方面，分别如下：1. 电机2. 导轨3. 丝杠4. 相机5.CCD 6. 光源7. 主控电脑8. 外壳结构4.2 一台性价比较优的 AOI 必须具备以下几个条件： 1.相机要是真正的面阵数字相机（CCD），这种相机不需要图像采集卡； 2.光源最好是同轴碗状光源； 3.机械系统最好是伺服马达为驱动，用丝杆和导轨为传动； 4. 软件系统的开发语言最好为 C++ ...
