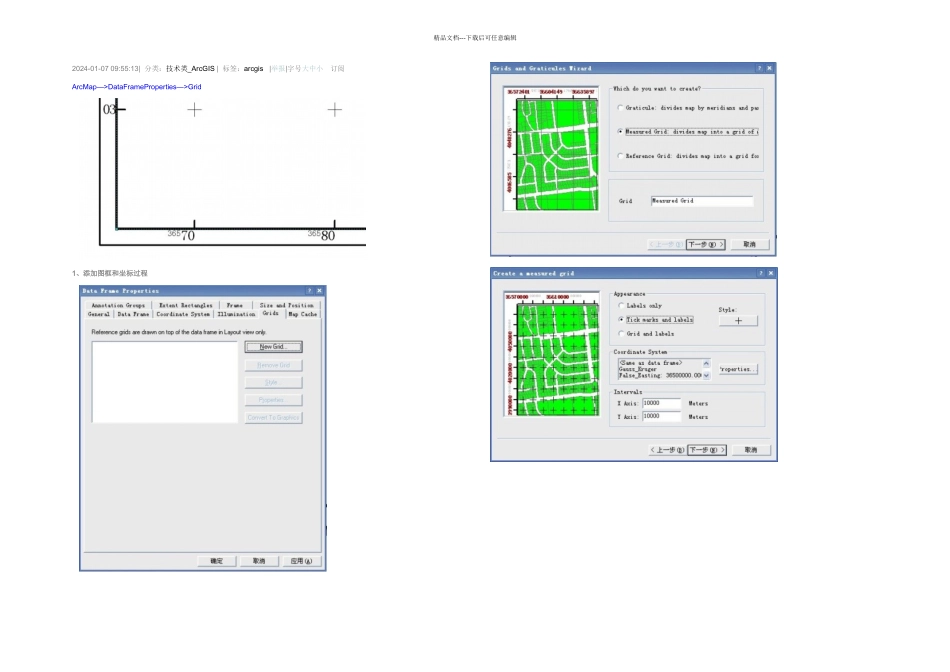

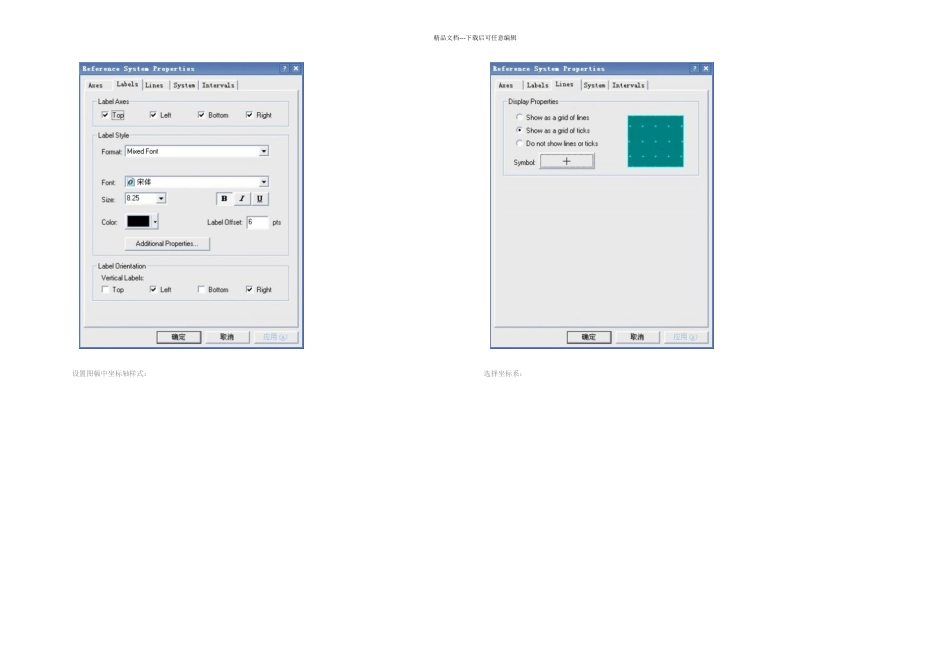

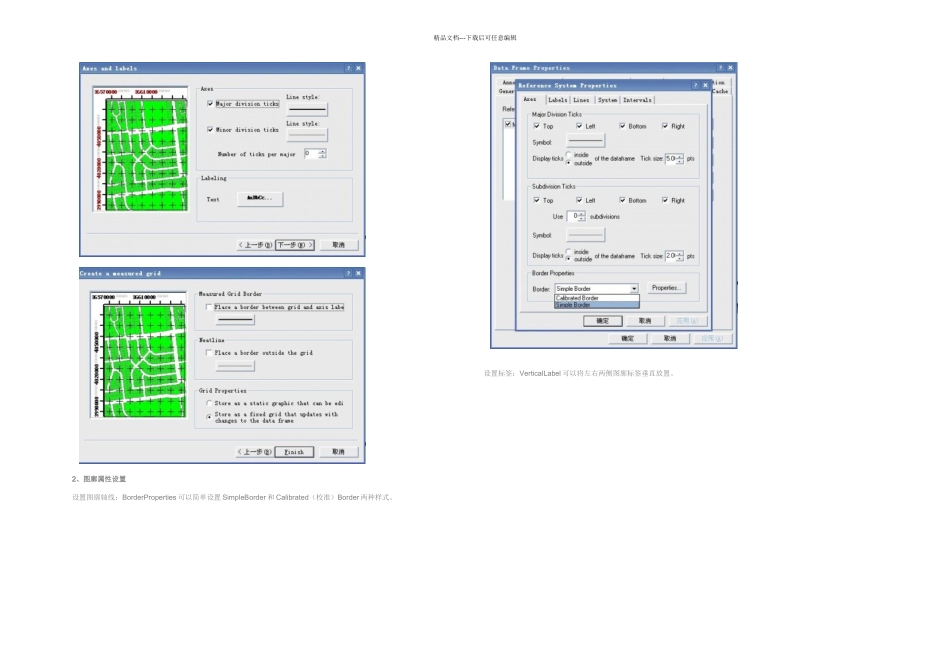

精品文档---下载后可任意编辑2024-01-07 09:55:13| 分类：技术类_ArcGIS | 标签：arcgis |举报|字号大中小 订阅ArcMap—>DataFrameProperties—>Grid1、添加图框和坐标过程精品文档---下载后可任意编辑2、图廓属性设置设置图廓轴线：BorderProperties 可以简单设置 SimpleBorder 和 Calibrated（校准）Border 两种样式。设置标签：VerticalLabel 可以将左右两侧图廓标签垂直放置。精品文档---下载后可任意编辑设置图幅中坐标轴样式：选择坐标系：精品文档---下载后可任意编辑设置坐标起始点和间隔：3、设置坐标标签坐标标签有 Formatted、MixedFont 和 CornerLabel 三种样式：精品文档---下载后可任意编辑Formatted：可以简单设置坐标的数字格式。MixedFont：可以设置坐标分组格式，实现分带号和公里网值的格式化显示。精品文档---下载后可任意编辑精品文档---下载后可任意编辑CornerLabel：在 4 个直角上显示经纬度、单位等后缀信息，同时实现格式化显示坐标。精品文档---下载后可任意编辑若坐标格式不符要求，可以新建时设置 Storeasastaticgraphicthatcanbeedited 存储为图形，然后选中后进行 Ungroup，对要素进行格式化设置。其中，图框四角经纬度坐标通过设置 Layers—>Properties—>General—>Units—>Display（DegreeMinutesSeconds）后读取，通过 Text 添加坐标。如何设置多个图框？选中数据框，Insert—>Neatline（图廓线）—>Placement—>选中 Placearoundselectedelement（s）和Createseparateneatlineelement，重复这一步骤可以设置多个图框。如何设置装饰花边？可以通过设置线性来实现，Insert—>Neatline（图廓线）—>Border—>ChangeSymbol—>Properties—>Type—>MarkerLineSymbol—>MarkerLine—>Symbol—>Properties—>Type—>PictureMarkerSymbol，选择装饰图案即可。
