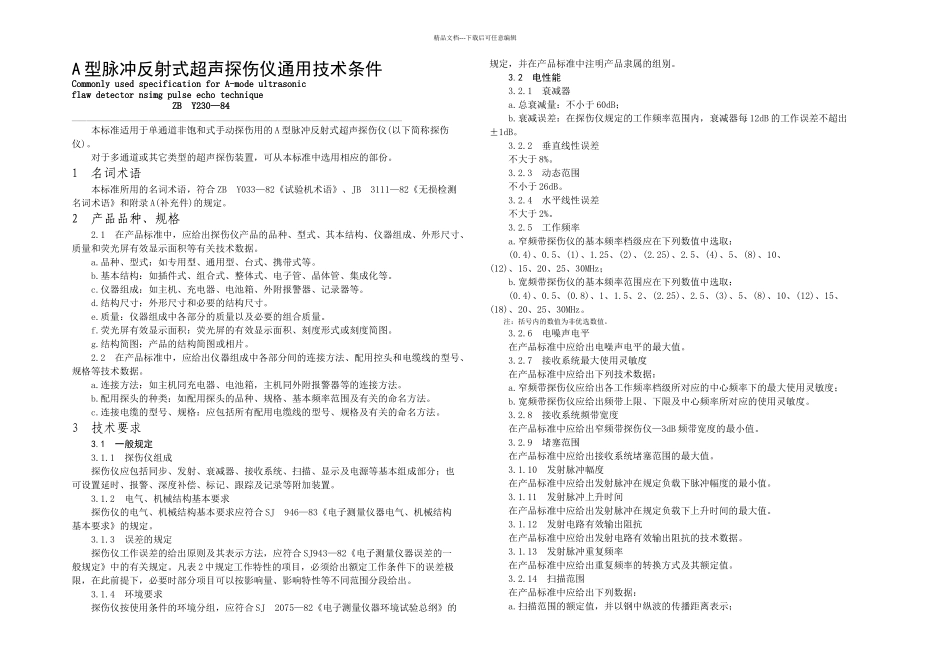

A型脉冲反射式超声探伤仪通用技术条件

精品文档---下载后可任意编辑A 型脉冲反射式超声探伤仪通用技术条件Commonly used specification for A-mode ultrasonicflaw detector nsimg pulse echo technique ZB Y230—84_____________________________________________________________________ 本标准适用于单通道非饱和式手动探伤用的 A 型脉冲反射式超声探伤仪(以下简称探伤仪)。 对于多通道或其它类型的超声探伤装置，可从本标准中选用相应的部份。1 名词术语 本标准所用的名词术语，符合 ZB Y033—82《试验机术语》、JB 3111—82《无损检测名词术语》和附录 A(补充件)的规定。2 产品品种、规格 2.1 在产品标准中，应给出探伤仪产品的品种、型式、其本结构、仪器组成、外形尺寸、质量和荧光屏有效显示面积等有关技术数据。 a.品种、型式：如专用型、通用型、台式、携带式等。 b.基本结构：如插件式、组合式、整体式、电子管、晶体管、集成化等。 c.仪器组成：如主机、充电器、电池箱、外附报警器、记录器等。 d.结构尺寸：外形尺寸和必要的结构尺寸。 e.质量：仪器组成中各部分的质量以及必要的组合质量。 f.荧光屏有效显示面积：荧光屏的有效显示面积、刻度形式或刻度简图。 g.结构简图：产品的结构简图或相片。 2.2 在产品标准中，应给出仪器组成中各部分间的连接方法、配用控头和电缆线的型号、规格等技术数据。 a.连接方法：如主机同充电器、电池箱，主机同外附报警器等的连接方法。 b.配用探头的种类：如配用探头的品种、规格、基本频率范围及有关的命名方法。 c.连接电缆的型号、规格：应包括所有配用电缆线的型号、规格及有关的命名方法。3 技术要求 3.1 一般规定 3.1.1 探伤仪组成 探伤仪应包括同步、发射、衰减器、接收系统、扫描、显示及电源等基本组成部分；也可设置延时、报警、深度补偿、标记、跟踪及记录等附加装置。 3.1.2 电气、机械结构基本要求 探伤仪的电气、机械结构基本要求应符合 SJ 946—83《电子测量仪器电气、机械结构基本要求》的规定。 3.1.3 误差的规定 探伤仪工作误差的给出原则及其表示方法，应符合 SJ943—82《电子测量仪器误差的一般规定》中的有关规定。凡表 2 中规定工作特性的项目，必须给出额定工作条件下的误差极限，在此前提下，必要时部分项目可以按影响量、影响特性等不同范围分段给出。 3.1.4 环境要求 探伤仪按使用条件的环境分组，应符合 SJ 2075—82《电子测量仪器环境试验总...
