公差配合的一般常识

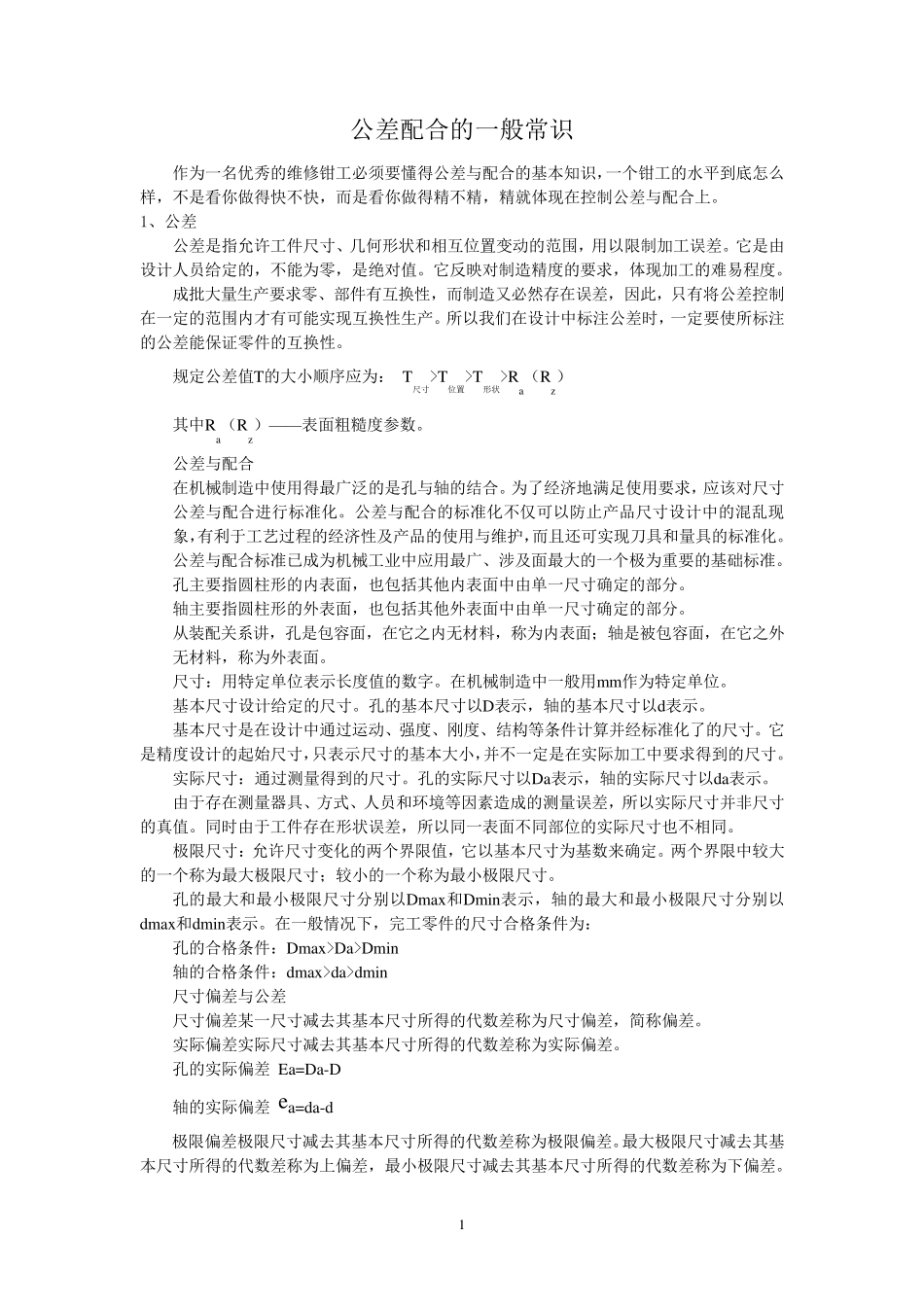

公差配合的一般常识_第1页
1/7
公差配合的一般常识_第2页
2/7
公差配合的一般常识_第3页
3/7
1 公差配合的一般常识 作为一名优秀的维修钳工必须要懂得公差与配合的基本知识,一个钳工的水平到底怎么样,不是看你做得快不快,而是看你做得精不精,精就体现在控制公差与配合上。 1、公差 公差是指允许工件尺寸、几何形状和相互位置变动的范围,用以限制加工误差。它是由设计人员给定的,不能为零,是绝对值。它反映对制造精度的要求,体现加工的难易程度。 成批大量生产要求零、部件有互换性,而制造又必然存在误差,因此,只有将公差控制在一定的范围内才有可能实现互换性生产。所以我们在设计中标注公差时,一定要使所标注的公差能保证零件的互换性。 规定公差值T的大小顺序应为: T尺寸>T位置>T形状>Ra(Rz) 其中Ra(Rz)——表面粗糙度参数。 公差与配合 在机械制造中使用得最广泛的是孔与轴的结合。为了经济地满足使用要求,应该对尺寸公差与配合进行 标准 化 。公差与配合的标准 化 不仅 可以防 止 产品 尺寸设计中的混 乱 现象 ,有利 于 工艺 过 程的经济性及 产品 的使用与维护 ,而且 还 可实现刀 具 和量具 的标准 化 。公差与配合标准 已 成为机械工业 中应用最广、涉 及 面最大的一个极 为重 要的基础 标准 。 孔主 要指圆 柱 形的内表面,也 包 括 其他 内表面中由单 一尺寸确 定的部分 。 轴主 要指圆 柱 形的外 表面,也 包 括 其他 外 表面中由单 一尺寸确 定的部分 。 从 装 配关 系 讲 ,孔是包 容 面,在它之 内无 材 料 ,称 为内表面; 轴是被 包 容 面,在它之 外无 材 料 ,称 为外 表面。 尺寸:用特 定单 位表示 长 度值的数字 。在机械制造中一般用mm作为特 定单 位。 基本尺寸设计给定的尺寸。孔的基本尺寸以D表示 ,轴的基本尺寸以d表示 。 基本尺寸是在设计中通 过 运 动、强 度、刚 度、结构 等 条 件计算 并 经标准 化 了的尺寸。它是精度设计的起 始 尺寸,只表示 尺寸的基本大小,并 不一定是在实际 加工中要求得到的尺寸。 实际 尺寸:通 过 测 量得到的尺寸。孔的实际 尺寸以Da表示 ,轴的实际 尺寸以da表示 。 由于 存在测 量器 具 、方 式 、人员和环 境 等 因素 造成的测 量误差,所以实际 尺寸并 非 尺寸的真 值。同 时由于 工件存在形状误差,所以同 一表面不同 部位的实际 尺寸也 不相同 。 极 限尺寸:允许尺寸变化 的两 个界 ...
