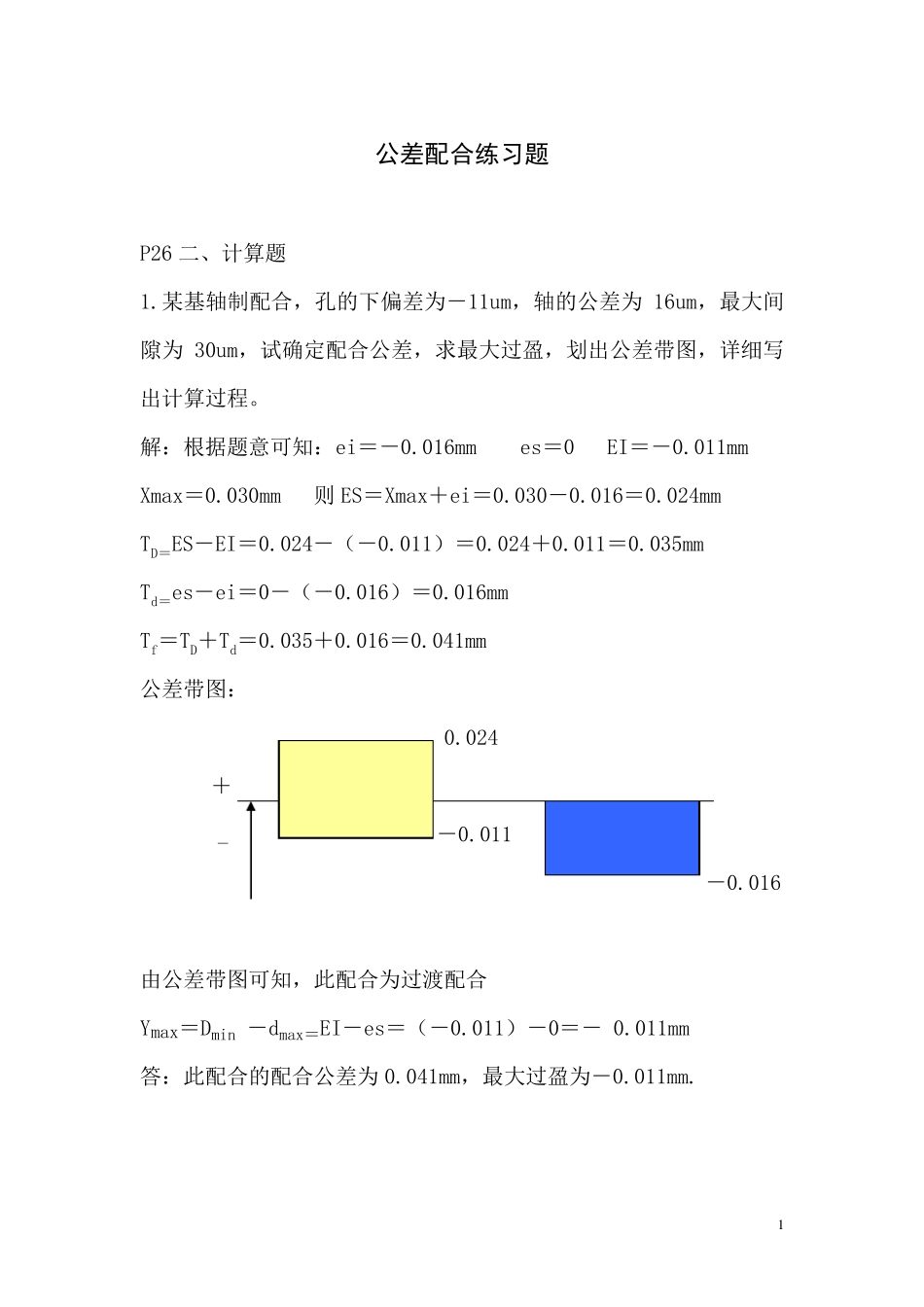

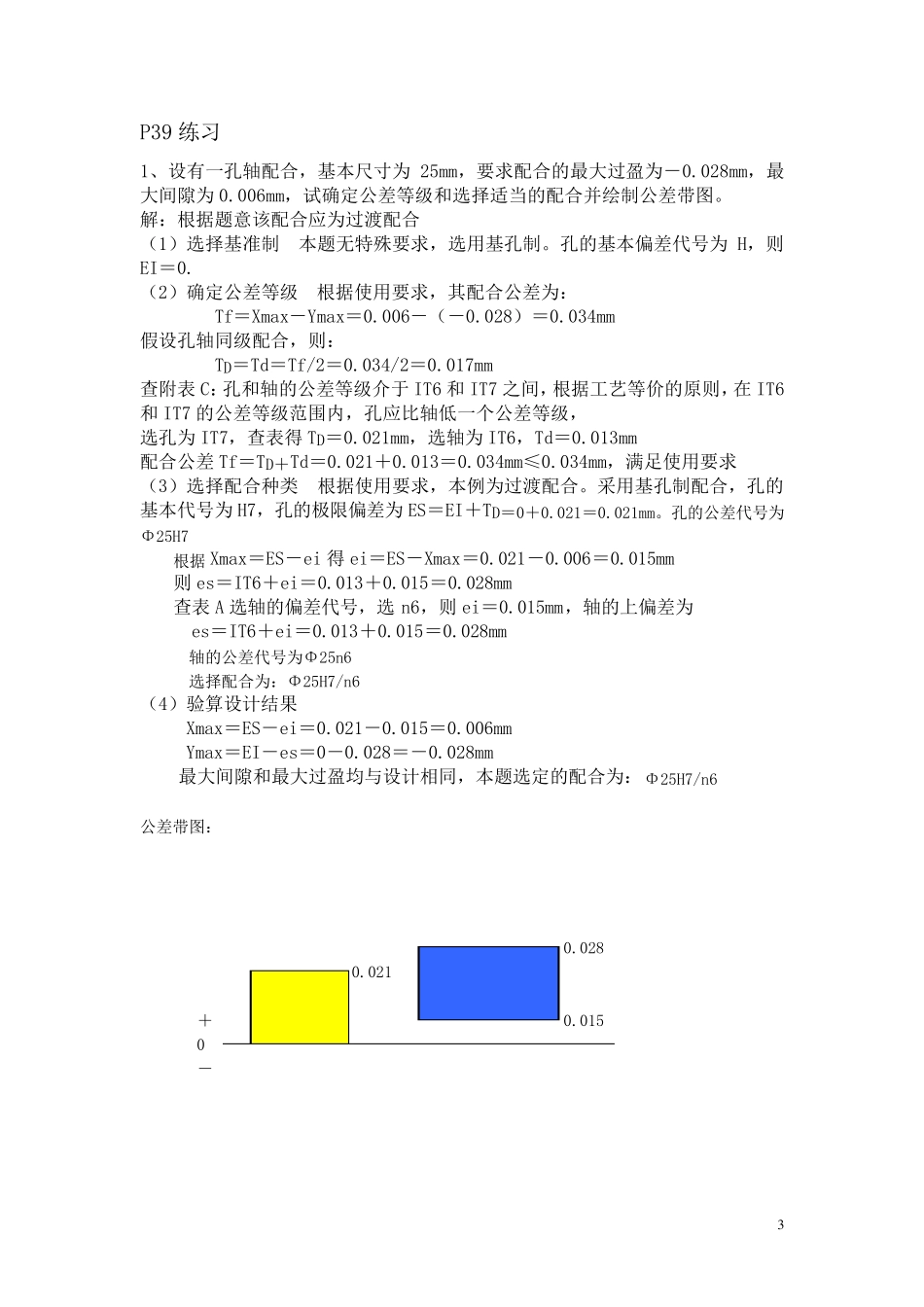

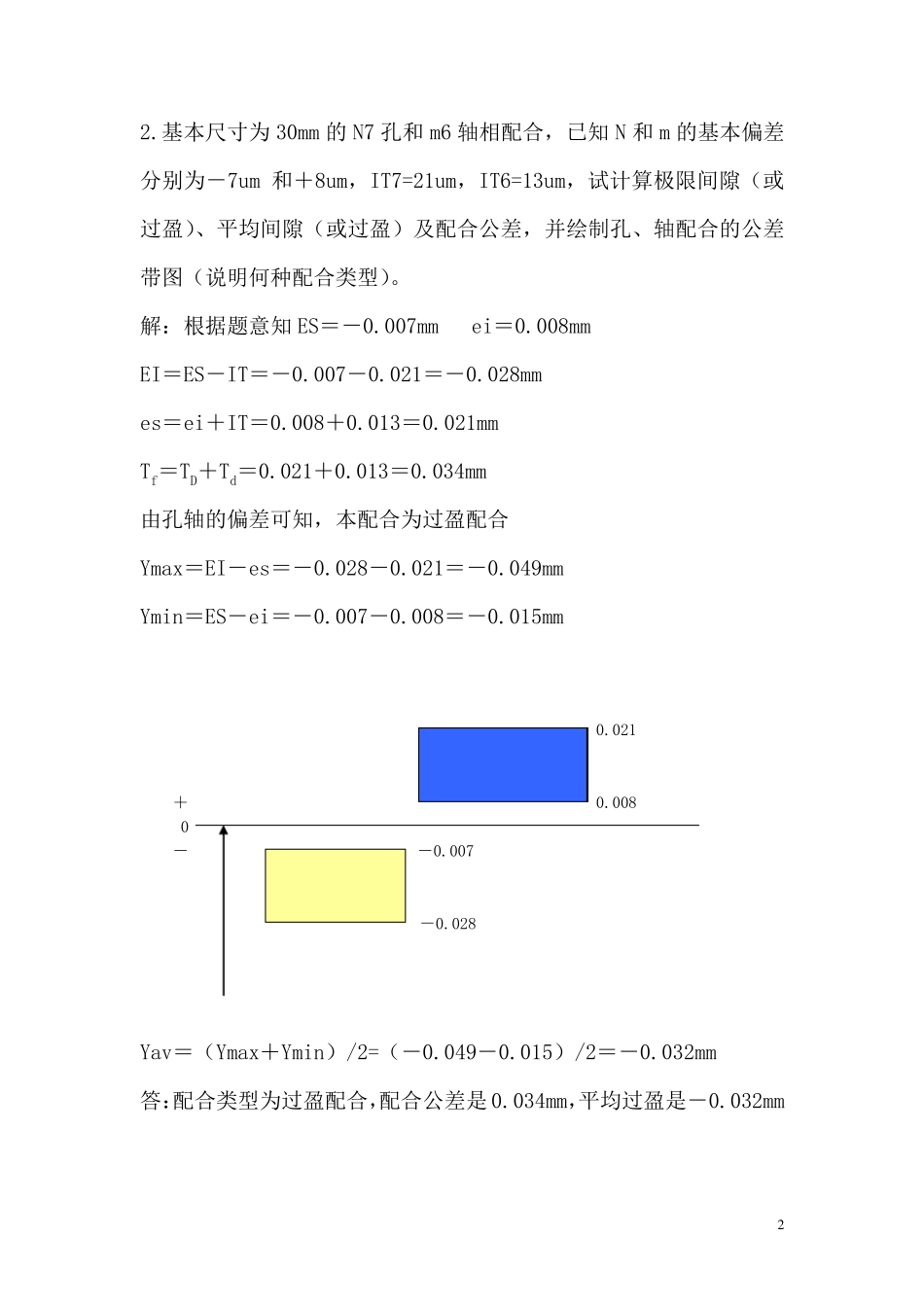

1 公差配合练习题 P26 二、计算题 1.某基轴制配合,孔的下偏差为-11um,轴的公差为 16um,最大间隙为 30um,试确定配合公差,求最大过盈,划出公差带图,详细写出计算过程。 解:根据题意可知:ei=-0.016mm es=0 EI=-0.011mm Xmax=0.030mm 则 ES=Xmax+ei=0.030-0.016=0.024mm TD=ES-EI=0.024-(-0.011)=0.024+0.011=0.035mm Td=es-ei=0-(-0.016)=0.016mm Tf=TD+Td=0.035+0.016=0.041mm 公差带图: 0.024 + - -0.011 -0.016 由公差带图可知,此配合为过渡配合 Ymax=Dmin -dmax=EI-es=(-0.011)-0=- 0.011mm 答:此配合的配合公差为 0.041mm,最大过盈为-0.011mm. 2 2.基本尺寸为30mm 的N7 孔和m6 轴相配合,已知N 和m 的基本偏差分别为-7um 和+8um,IT7=21um,IT6=13um,试计算极限间隙(或过盈)、平均间隙(或过盈)及配合公差,并绘制孔、轴配合的公差带图(说明何种配合类型)。 解:根据题意知ES=-0.007mm ei=0.008mm EI=ES-IT=-0.007-0.021=-0.028mm es=ei+IT=0.008+0.013=0.021mm Tf=TD+Td=0.021+0.013=0.034mm 由孔轴的偏差可知,本配合为过盈配合 Ymax=EI-es=-0.028-0.021=-0.049mm Ymin=ES-ei=-0.007-0.008=-0.015mm 0.021 + 0.008 0 - -0.007 -0.028 Yav=(Ymax+Ymin)/2=(-0.049-0.015)/2=-0.032mm 答:配合类型为过盈配合,配合公差是 0.034mm,平均过盈是-0.032mm 3 P39 练习 1、设有一孔轴配合,基本尺寸为25mm,要求配合的最大过盈为-0.028mm,最大间隙为0.006mm,试确定公差等级和选择适当的配合并绘制公差带图。 解:根据题意该配合应为过渡配合 (1)选择基准制 本题无特殊要求,选用基孔制。孔的基本偏差代号为H,则EI=0. (2)确定公差等级 根据使用要求,其配合公差为: Tf=Xmax-Ymax=0.006-(-0.028)=0.034mm 假设孔轴同级配合,则: TD=Td=Tf/2=0.034/2=0.017mm 查附表C:孔和轴的公差等级介于IT6 和IT7 之间,根据工艺等价的原则,在IT6和IT7 的公差等级范围内,孔应比轴低一个公差等级, 选孔为IT7,查表得TD=0.021mm,选轴为IT6,Td=0.013mm 配合公差Tf=TD+Td=0.021+0.013=0.034mm≤0.034mm,满足使用要求 (3)选择配合种类 根据使用要求,本例为过渡配合。采用基孔制配合,孔的基本代号为H7,孔的极限偏差为ES=E...
