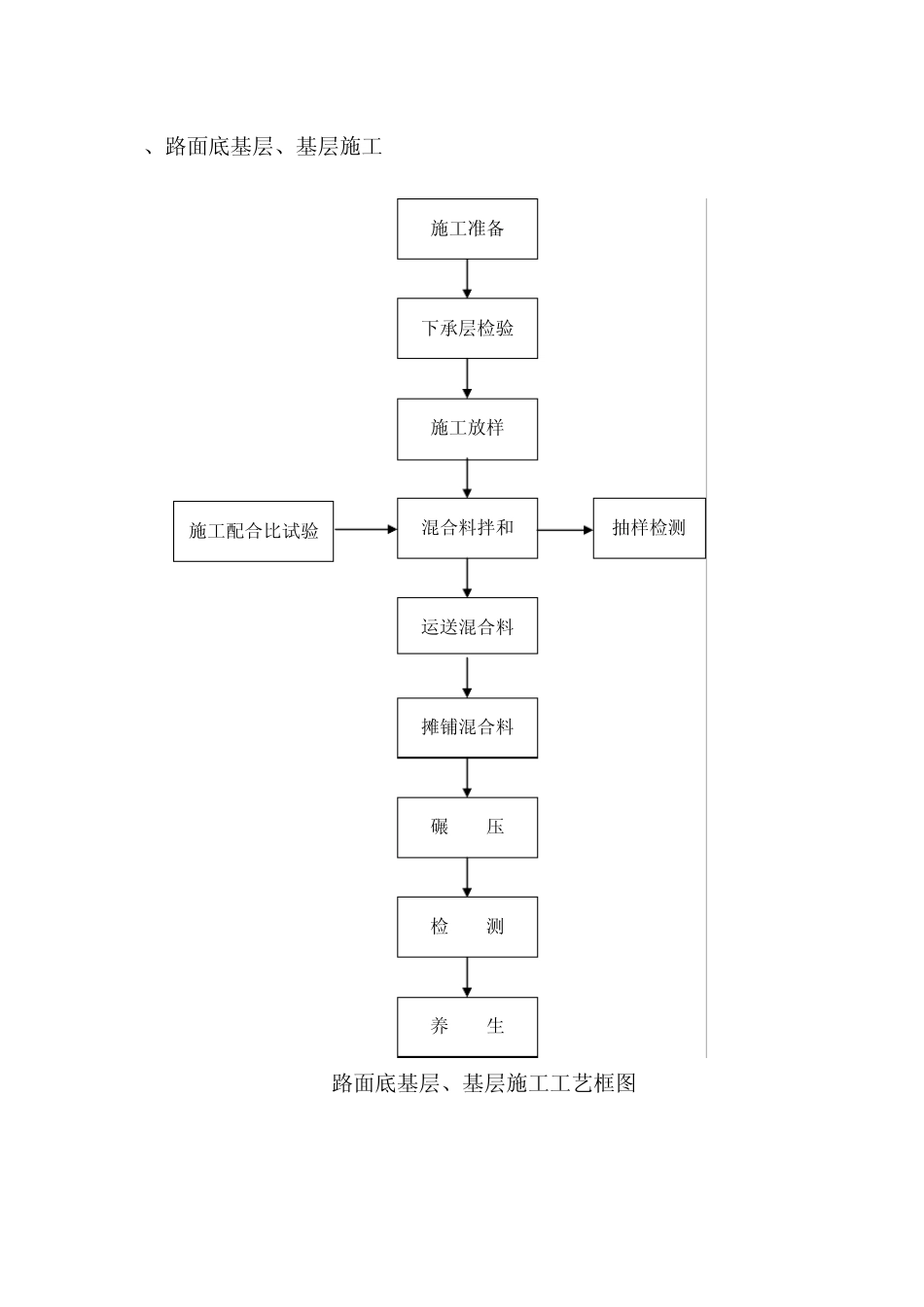

公路工程主要分项工程施工工艺框图 1、路基填筑施工 路基填筑施工工艺框图 循环至路基面 基底处理 施工准备 分层填筑 摊铺整平 洒水或晾晒 碾压夯实 检验签证 路基整修 填筑区段 平整区段 碾压区段 检测区段 准备阶段 施工阶段 整修验交 2、路面底基层、基层施工 路面底基层、基层施工工艺框图 混合料拌和 下承层检验 施工放样 运送混合料 摊铺混合料 碾 压 检 测 养 生 抽样检测 施工准备 施工配合比试验 3、沥青砼路面施工 沥青砼路面施工工艺框图 下承层准备 施 工 放 样 摊铺基准线设置 摊铺机挂线摊铺 碾 压 成 型 开 放 交 通 沥青砼运输 沥青砼拌合 级配碎石 石 粉 沥 青 4、桥梁钻孔桩施工 钻孔桩施工工艺框图 施工准备 上报方案批准 测量放线定位 工程师验收 护 筒 制 作 埋设钢护筒 质量检查验收 钻孔机械准备 制备泥浆 钻机就位、对中 钻进、换浆、加尺 桩 位 复 测 第一次清孔 利用钻机本身 钢筋原材料试验 灌注桩成孔 钢筋骨架加工、制作 安装钢筋笼 成 孔 检 查 桩基检测 下一工序施工 拆除护筒 试块试压合格 凿除桩头 灌注水下混凝土 制作混凝土试块 安装灌注导管 导管制作、试验 利用导管二次清孔 到达设计标高 平 整 场 地 5、预应力砼宽腹 T梁安装施工工艺框图 T梁均为外购梁，由梁厂生产并负责运输。 梁体安装施工工艺框图 梁 体 就 位 支座安装 下一片梁 落 梁 起 吊 运梁车就位 千斤顶配合 移 梁 一孔梁体架设完毕 复测中线、标高和跨度 划出支座十字中心线 梁体检查 吊车就位 6、预应力箱梁预制 预应力箱梁预制施工工艺框图 起吊、运输或架设 压试块 安装钢筋骨架及波纹管、垫板设置 施工准备 波纹管及铁件加工 钢筋下料、加工 达到 2.5Mpa后 模板拆除 浇筑顶板混凝土 浇筑底板混凝土 安装侧模、端模 混凝土制备 模板清理、涂脱模剂 制作试块 孔道检查、清理 安装、固定底模板 浇筑腹板混凝土 制作试块 绑扎顶层钢筋 养 护 达到张拉强度 孔道压浆及养护 施加预应力 穿 束 钢绞线下料、编束 张拉机具检验 搅拌灰浆 压试块 制作试块 制作试块 模板修整 安装、固定顶模板 拆除底模板 养 护 底板混凝土初凝前 7、超前管棚施工工艺框图 超前长管棚施工工艺框图 测量放样 施工管棚导向墙 安装钻机、调试 测孔定位 检查钻孔质量 掘进施工 高压...
