关于MSP430程序下载的方法说明_无需源文件_

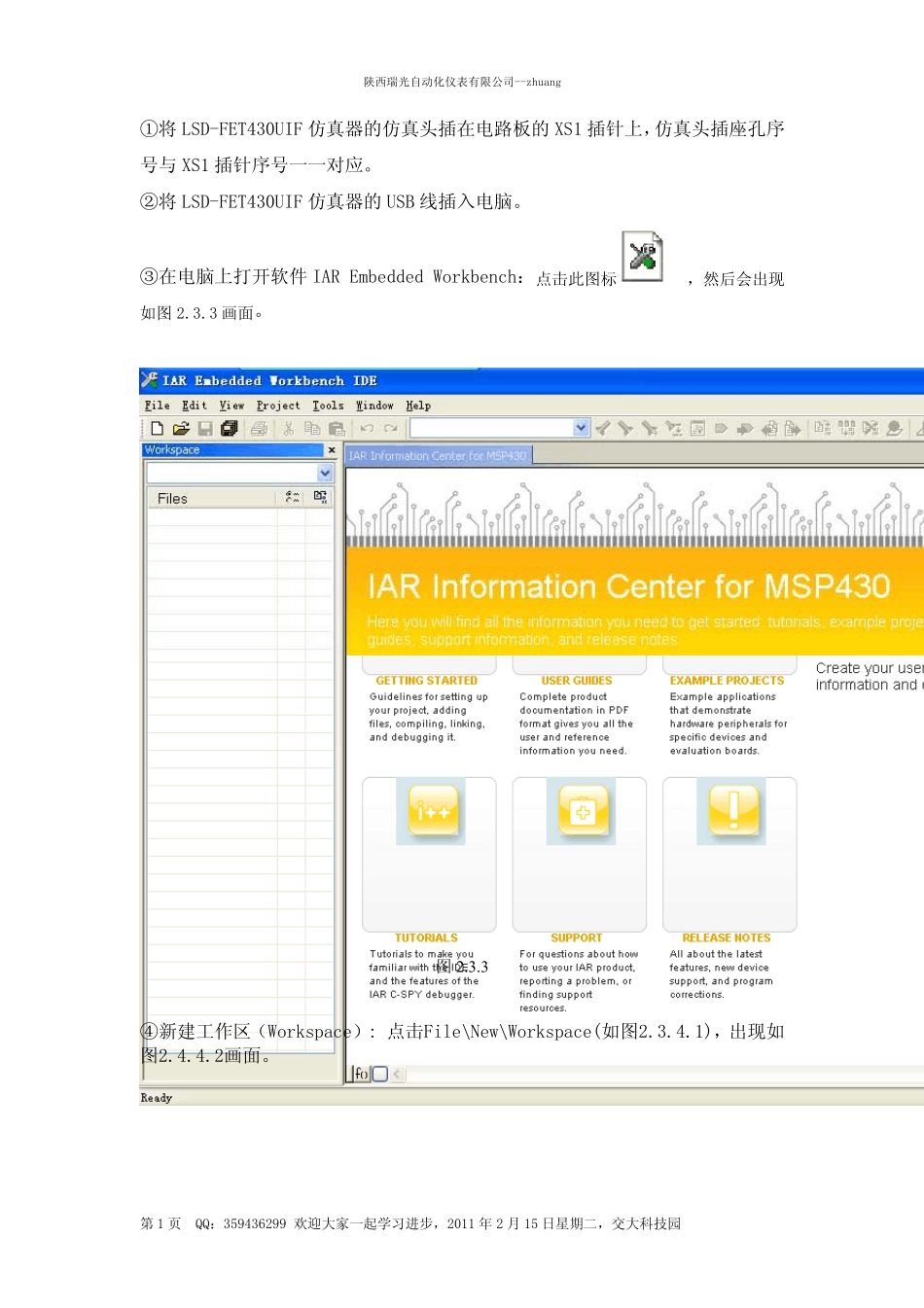

陕西瑞光自动化仪表有限公司--zhuang 第1 页 QQ：359436299 欢迎大家一起学习进步，2011 年2 月15 日星期二，交大科技园 ①将 LSD-FET430UIF 仿真器的仿真头插在电路板的 XS1 插针上，仿真头插座孔序号与 XS1 插针序号一一对应。 ②将 LSD-FET430UIF 仿真器的 USB 线插入电脑。 ③在电脑上打开软件 IAR Embedded Workbench：点击此图标 ，然后会出现如图 2.3.3 画面。 图 2.3.3 ④新建工作区（Workspace）: 点击File\New\Workspace(如图2.3.4.1)，出现如图2.4.4.2画面。 陕西瑞光自动化仪表有限公司--zhuang 第2 页 QQ：359436299 欢迎大家一起学习进步，2011 年2 月15 日星期二，交大科技园 图2.4.4.1 图2.3.4.2 ⑤新建项目（Project）:点击Project\Create New Project...(如图2.3.5.1)，出现对话框如图图2.3.5.2，选择Empty project,然后点击OK，出现如图2.3.5.3，输入项目名称（例如MSP430-V105）后，点击保存。 图2.3.5.1 陕西瑞光自动化仪表有限公司--zhuang 第3 页 QQ：359436299 欢迎大家一起学习进步，2011 年2 月15 日星期二，交大科技园 图2.3.5.2 图2.3.5.3 ⑥设置项目（Project）:第一，点击Project\Options...(如图2.3.6.1)，出现对话框如图图2.3.6.2；第二，点击Device后按钮,选择产品单片机型号（如图2.3.6.3）；第三，点击Debugger(如图2.3.6.4)，在Driver中选择FET Debugger；第四，点击FET Debugger（如图2.3.6.5），选择Download选型卡，选择Erase main memory下载方式后，点击OK保存。 陕西瑞光自动化仪表有限公司--zhuang 第4 页 QQ：359436299 欢迎大家一起学习进步，2011 年 2 月 15 日星期二，交大科技园 图 2.3.6.1 图 2.3.6.2 陕西瑞光自动化仪表有限公司--zhuang 第5 页 QQ：359436299 欢迎大家一起学习进步，2011 年 2 月 15 日星期二，交大科技园 图2.3.6.3 图 2.3.6.4 陕西瑞光自动化仪表有限公司--zhuang 第6 页 QQ：359436299 欢迎大家一起学习进步，2011 年2 月15 日星期二，交大科技园 图2.3.6.5 ⑦下载程序：点击 Project\Download...(如图2.3.7.1)，出现对话框如图图2.3.7.2；选择下载文件目录，选中下载文件后，点击打开按钮即可（注意：MSP430 单片机下载文件后缀为.d43，例如文件名 FIR100SX-2B-V104.d43）；程序下载过程会出现如图2.3.7.3 画面。程序下载完成后，窗口下方出现如图2.3.7.4 画面。...
