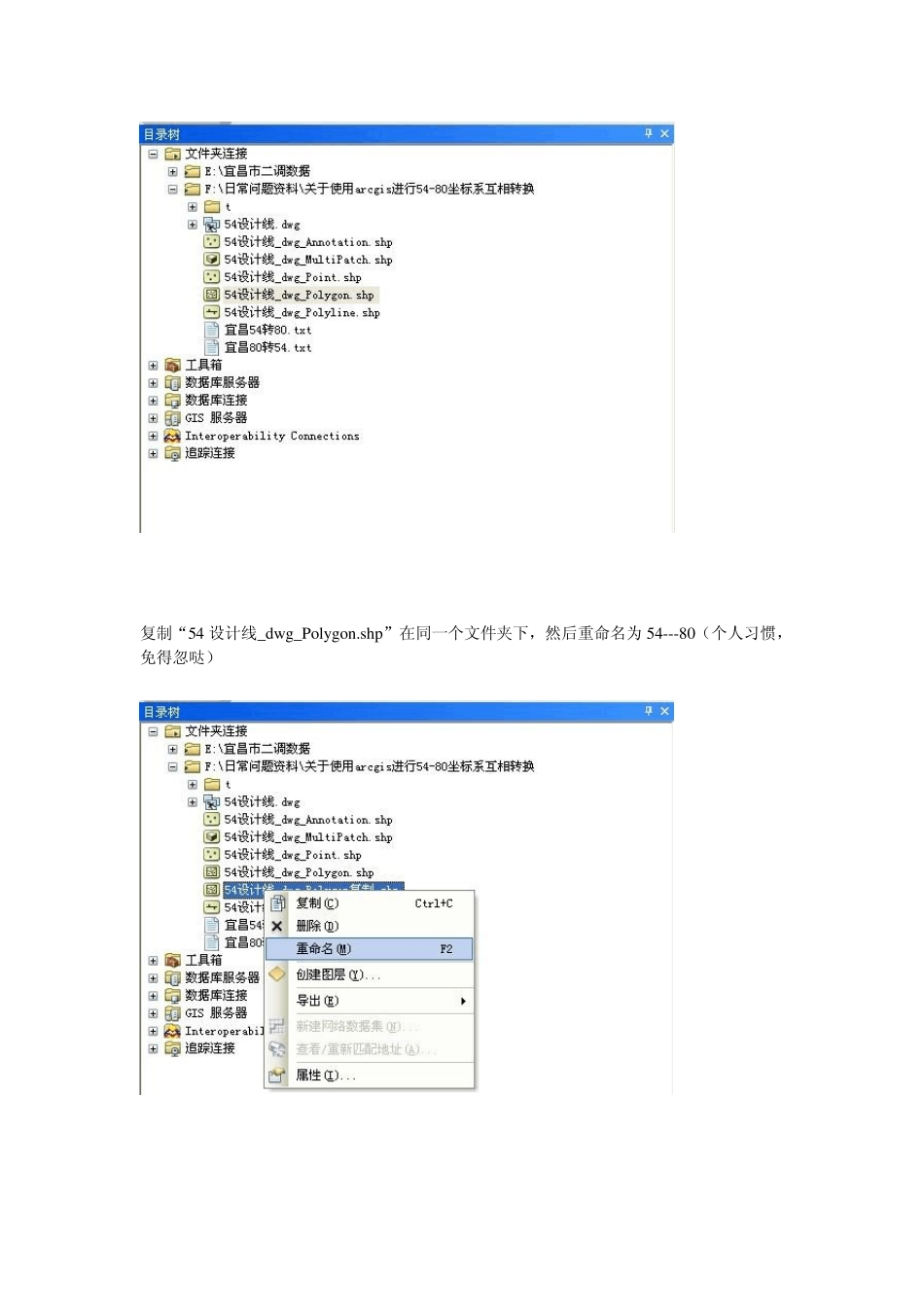

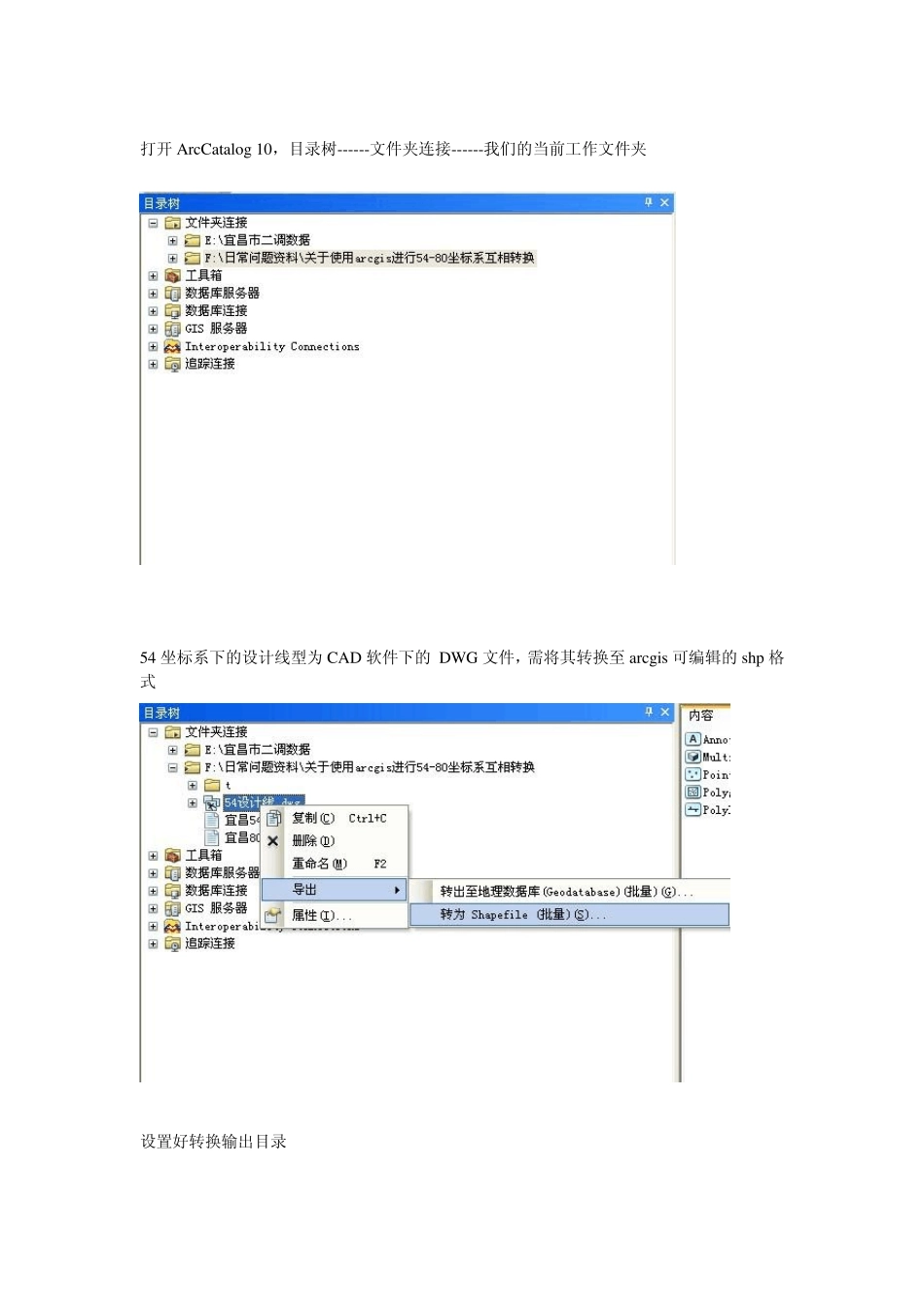

打开ArcCatalog 10,目录树------文件夹连接------我们的当前工作文件夹 54 坐标系下的设计线型为 CAD 软件下的 DWG 文件,需将其转换至 arcgis 可编辑的shp 格式 设置好转换输出目录 在文件夹连接位置右键刷新 会发现CAD 文件会被分拆为5 个部分,提取我们所需要的“54 设计线_dwg_Polygon.shp”(面,一般用于缓冲分析) 复制“54 设计线_dwg_Polygon.shp”在同一个文件夹下,然后重命名为 54---80(个人习惯,免得忽哒) 将重命名好的“54---80”文件拖放到 arcmap 中 编辑器---开始编辑 用选择器框选我们需要校正的“5 4 ---8 0 ” 然后空间校正---连接线---打开连接线文件 选择我们的控制点文件所在的目录 加载好控制点之后如下图 再点击空间校正---校正 回到内容列表----图层(右键单击)---属性 常规------单位(选择为米) 单击标准工具栏里测量按钮 验证转换坐标的正确与否。(宜昌地区的两个坐标系之间的差距大概 8 4 米左右。)
