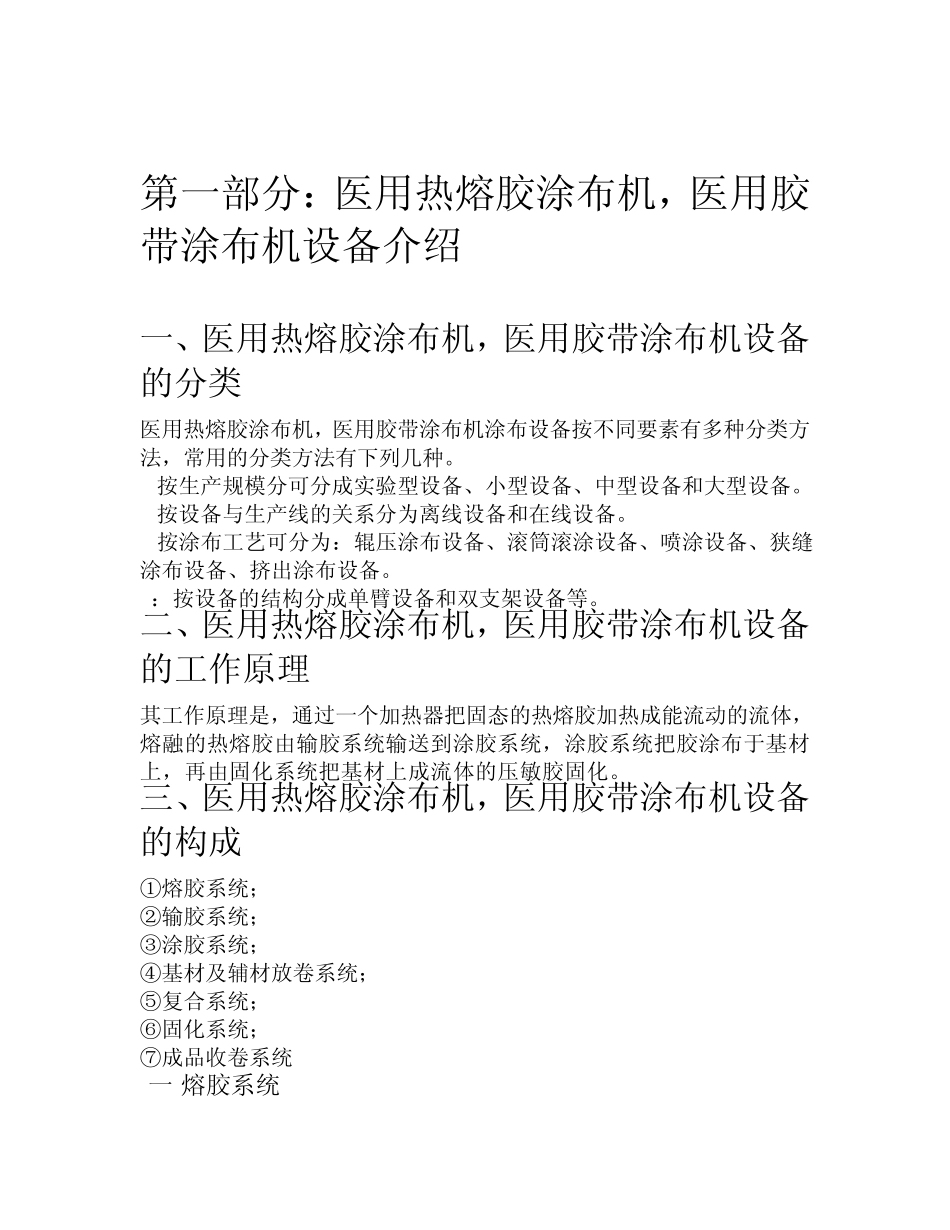

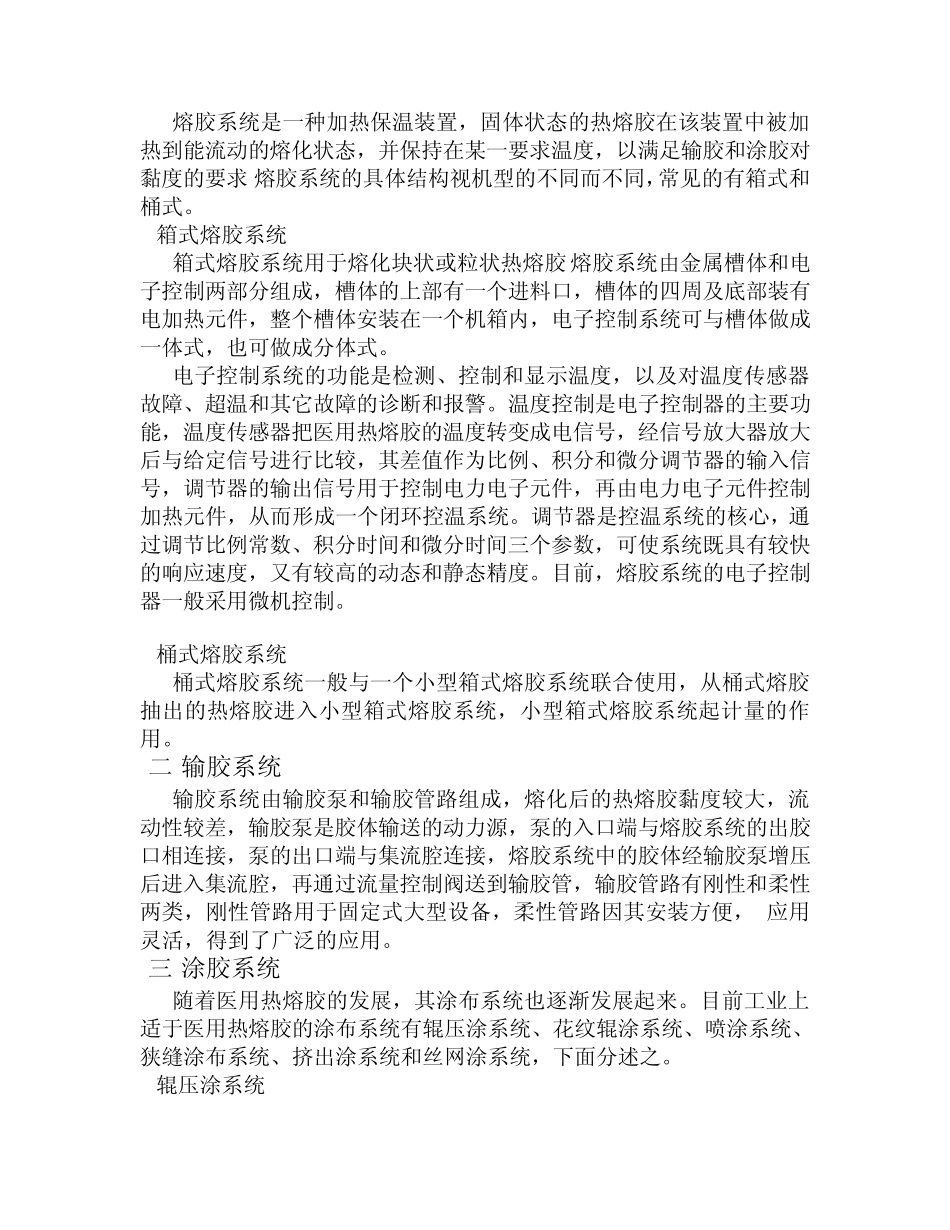

第一部分:医用热熔胶涂布机,医用胶带涂布机设备介绍一、医用热熔胶涂布机,医用胶带涂布机设备的分类医用热熔胶涂布机,医用胶带涂布机涂布设备按不同要素有多种分类方法,常用的分类方法有下列几种。1:按生产规模分可分成实验型设备、小型设备、中型设备和大型设备。2:按设备与生产线的关系分为离线设备和在线设备。3:按涂布工艺可分为:辊压涂布设备、滚筒滚涂设备、喷涂设备、狭缝涂布设备、挤出涂布设备。4:按设备的结构分成单臂设备和双支架设备等。二、医用热熔胶涂布机,医用胶带涂布机设备的工作原理其工作原理是,通过一个加热器把固态的热熔胶加热成能流动的流体,熔融的热熔胶由输胶系统输送到涂胶系统,涂胶系统把胶涂布于基材上,再由固化系统把基材上成流体的压敏胶固化。三、医用热熔胶涂布机,医用胶带涂布机设备的构成①熔胶系统;②输胶系统;③涂胶系统;④基材及辅材放卷系统;⑤复合系统;⑥固化系统;⑦成品收卷系统(一)熔胶系统熔胶系统是一种加热保温装置,固体状态的热熔胶在该装置中被加热到能流动的熔化状态,并保持在某一要求温度,以满足输胶和涂胶对黏度的要求,熔胶系统的具体结构视机型的不同而不同,常见的有箱式和桶式。1.箱式熔胶系统箱式熔胶系统用于熔化块状或粒状热熔胶,熔胶系统由金属槽体和电子控制两部分组成,槽体的上部有一个进料口,槽体的四周及底部装有电加热元件,整个槽体安装在一个机箱内,电子控制系统可与槽体做成一体式,也可做成分体式。电子控制系统的功能是检测、控制和显示温度,以及对温度传感器故障、超温和其它故障的诊断和报警。温度控制是电子控制器的主要功能,温度传感器把医用热熔胶的温度转变成电信号,经信号放大器放大后与给定信号进行比较,其差值作为比例、积分和微分调节器的输入信号,调节器的输出信号用于控制电力电子元件,再由电力电子元件控制加热元件,从而形成一个闭环控温系统。调节器是控温系统的核心,通过调节比例常数、积分时间和微分时间三个参数,可使系统既具有较快的响应速度,又有较高的动态和静态精度。目前,熔胶系统的电子控制器一般采用微机控制。2.桶式熔胶系统桶式熔胶系统一般与一个小型箱式熔胶系统联合使用,从桶式熔胶抽出的热熔胶进入小型箱式熔胶系统,小型箱式熔胶系统起计量的作用。(二)输胶系统输胶系统由输胶泵和输胶管路组成,熔化后的热熔胶黏度较大,流动性较差,输胶泵是胶体输送的动力源,泵的入口端与熔胶系统的出胶口相连接,泵...
