医院病床呼叫系统

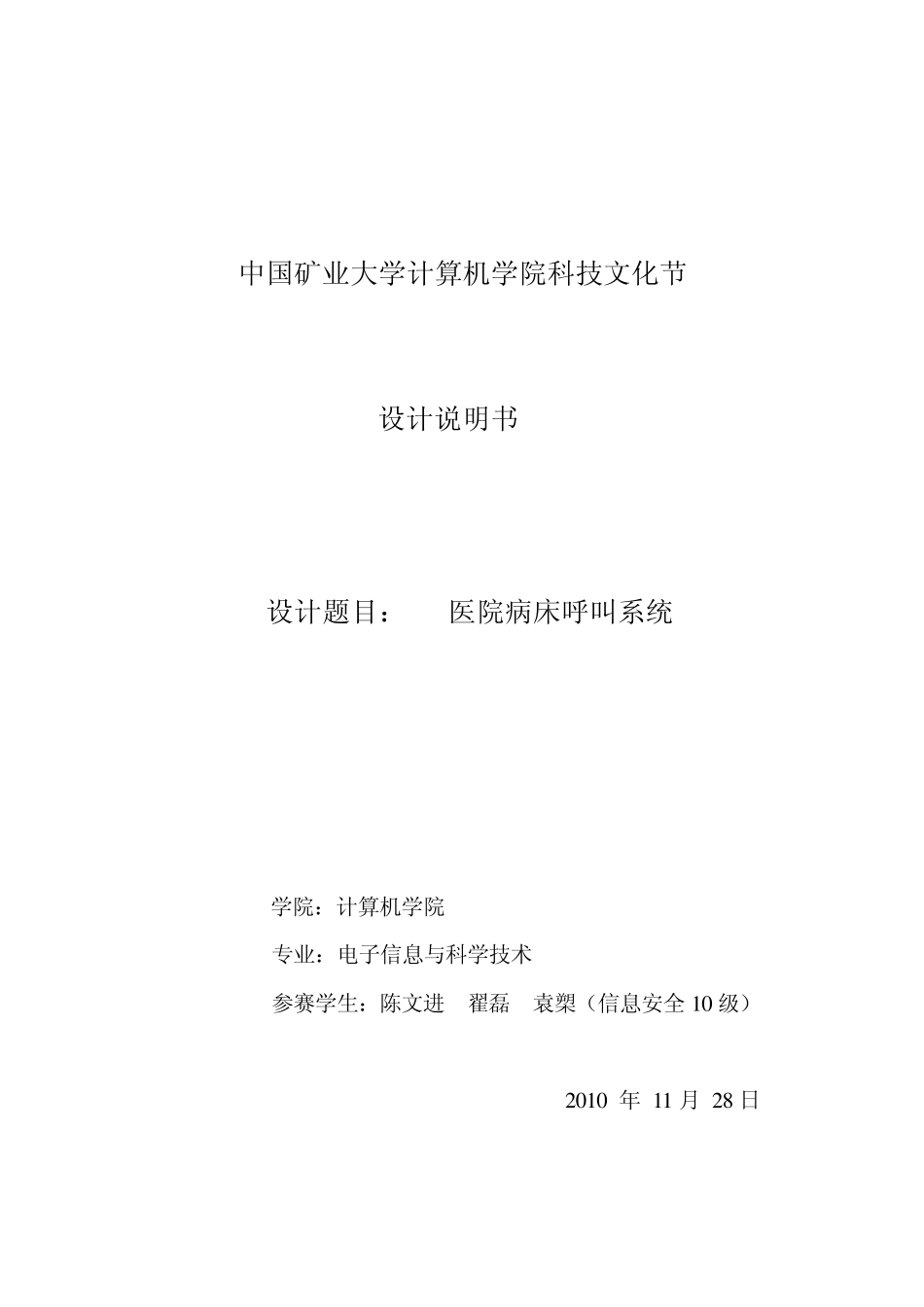

中国矿业大学计算机学院科技文化节 设计说明书 设计题目： 医院病床呼叫系统 学院：计算机学院 专业：电子信息与科学技术 参赛学生：陈文进 翟磊 袁槊（信息安全 1 0 级） 2 0 1 0 年 1 1 月 2 8 日 2 目录： 摘要------------------------------------------------------------------------3 一 方案论证-------------------------------------------------------------4 控制器模块选型-------------------------------------------------------------------------4 液晶模块选择----------------------------------------------------------------------------4 键盘矩阵模块选择----------------------------------------------------------------------4 应答模块----------------------------------------------------------------------------------4 二 详细硬件电路设计-------------------------------------------------4 主控模块设计---------------------------------------------------------------------------5 液晶显示设计---------------------------------------------------------------------------6 键盘矩阵设计---------------------------------------------------------------------------7 电源电路设计---------------------------------------------------------------------------7 应答模块选择----------------------------------------------------------------------------7 三 系统设计-------------------------------------------------------------7 系统流程图-------------------------------------------------------------------------------8 四 系统调试-------------------------------------------------------------8 五 操作说明-------------------------------------------------------------9 六 结论-------------------------------------------------------------------1 1 七 硬件清单-------------------------------------------------------------1 1 八 参考文献-------------------------------------------------------------1 2 3 摘要 此系统以ATMEGA16 为核心处理器进行全局控制，此外加上按键、1602、矩阵键盘等外围设备实现病床的呼叫和显示功能。本系统采用按键扫描作为控制信号，当有按键按下时，进入相应的功...
