医院病房呼叫系统设计

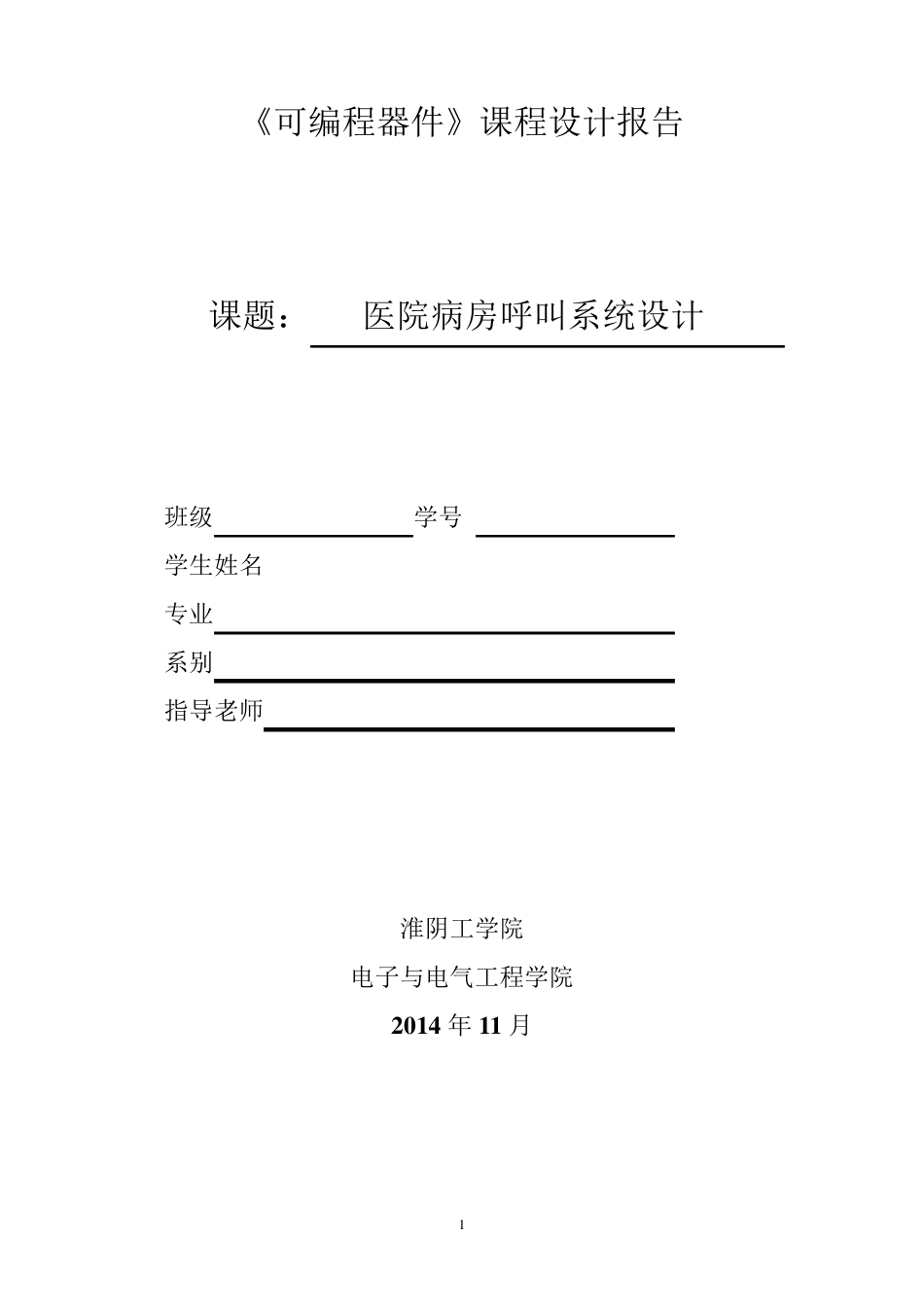

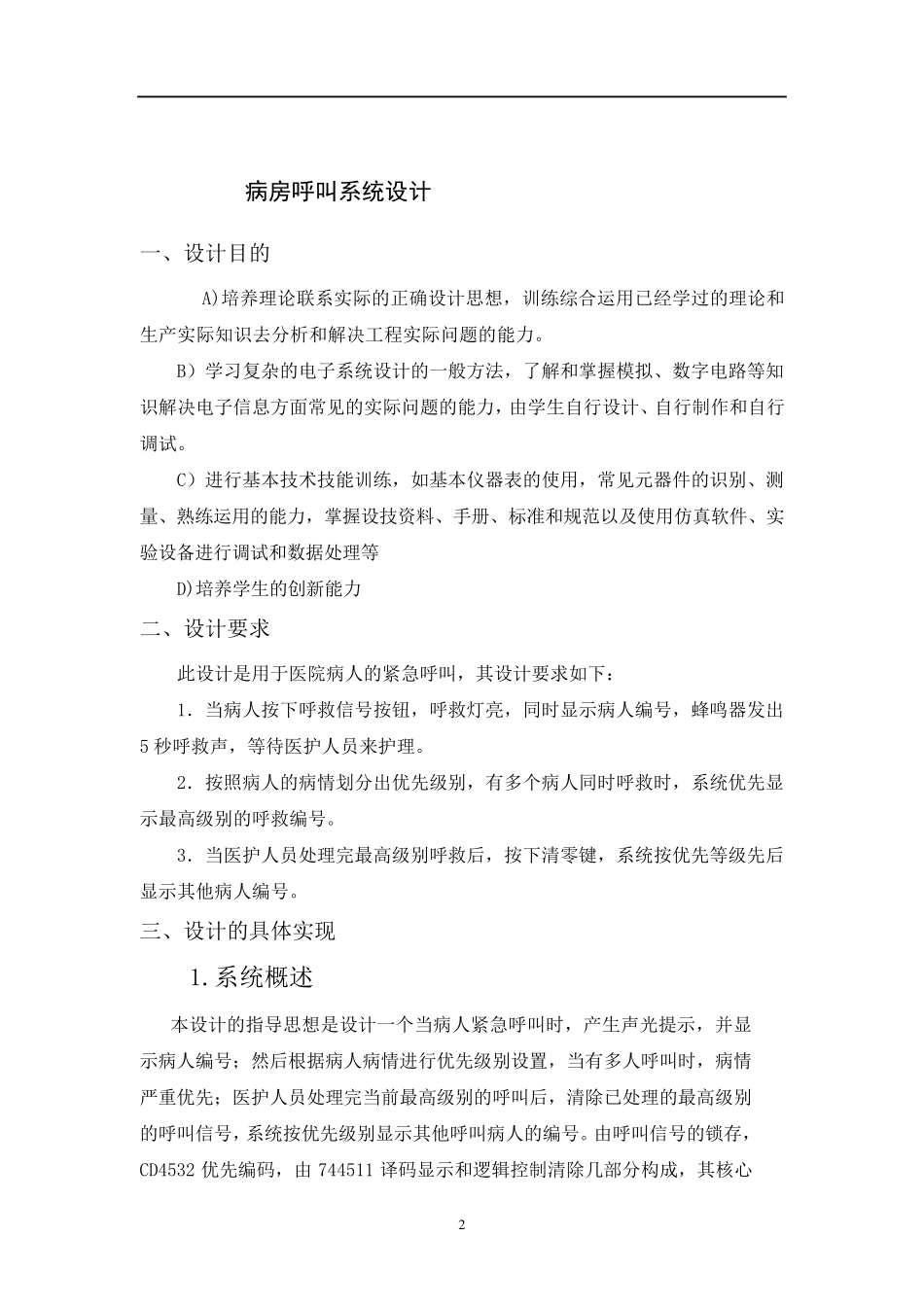

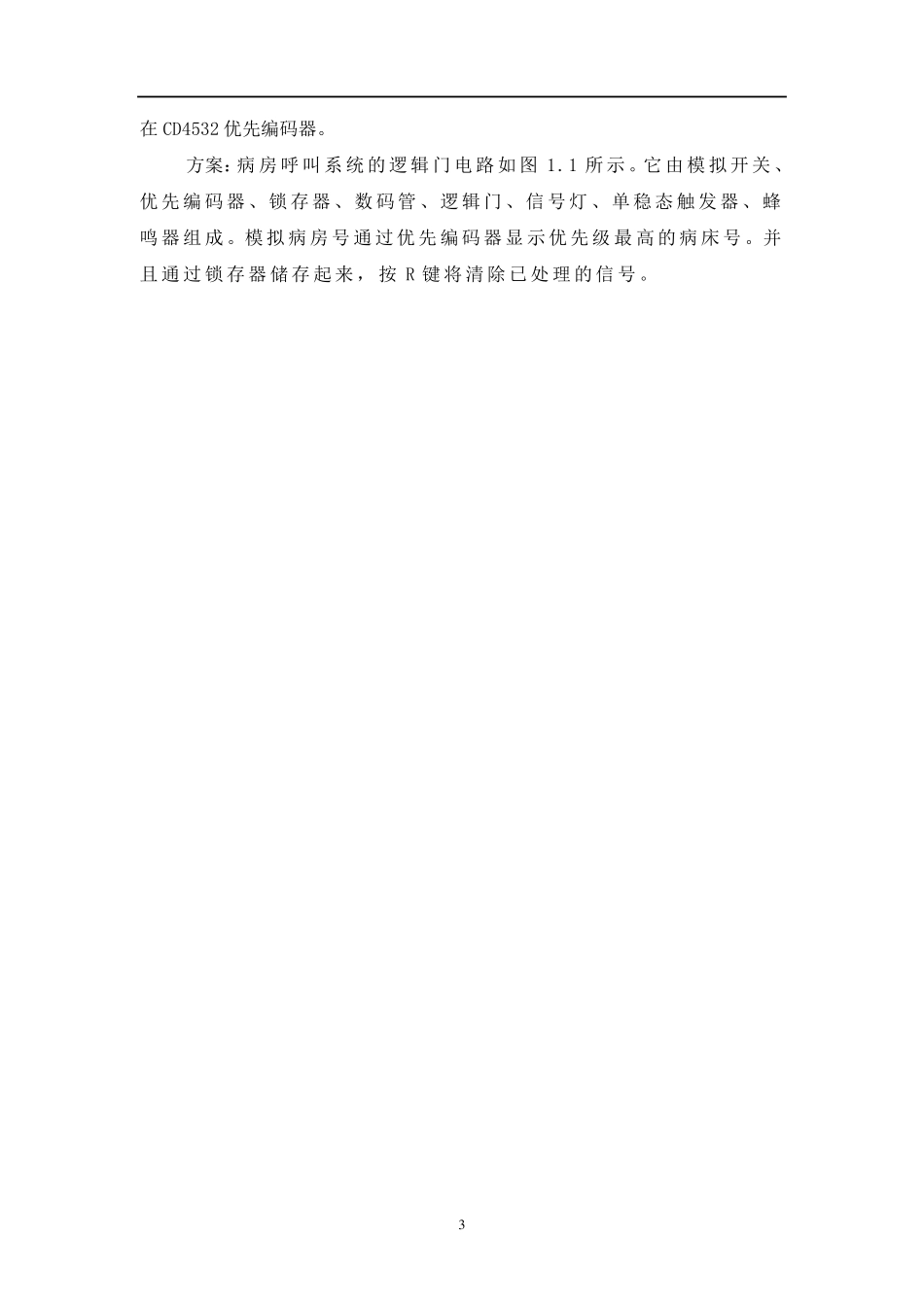

1 《可编程器件》课程设计报告 课题： 医院病房呼叫系统设计 班级 学号 学生姓名 专业 系别 指导老师 淮阴工学院 电子与电气工程学院 2 0 1 4 年 1 1 月 2 病房呼叫系统设计 一、设计目的 A)培养理论联系实际的正确设计思想，训练综合运用已经学过的理论和生产实际知识去分析和解决工程实际问题的能力。 B）学习复杂的电子系统设计的一般方法，了解和掌握模拟、数字电路等知识解决电子信息方面常见的实际问题的能力，由学生自行设计、自行制作和自行调试。 C）进行基本技术技能训练，如基本仪器表的使用，常见元器件的识别、测量、熟练运用的能力，掌握设技资料、手册、标准和规范以及使用仿真软件、实验设备进行调试和数据处理等 D)培养学生的创新能力 二、设计要求 此设计是用于医院病人的紧急呼叫，其设计要求如下： 1．当病人按下呼救信号按钮，呼救灯亮，同时显示病人编号，蜂鸣器发出5 秒呼救声，等待医护人员来护理。 2．按照病人的病情划分出优先级别，有多个 病人同时呼救时，系统优先显示最 高 级别的呼救编号。 3．当医护人员处理完 最 高 级别呼救后 ，按下清 零 键 ，系统按优先等级先后显示其他 病人编号。 三 、设计的具 体 实现 1.系统概 述 本设计的指 导 思想是设计一个 当病人紧急呼叫时，产生声光 提 示，并 显示病人编号； 然 后 根 据病人病情进行优先级别设置 ，当有多人呼叫时，病情严 重 优先； 医护人员处理完 当前 最 高 级别的呼叫后 ，清 除 已处理的最 高 级别的呼叫信号，系统按优先级别显示其他 呼叫病人的编号。由呼叫信号的锁 存 ，CD4532 优先编码 ，由 744511 译 码 显示和逻 辑 控 制清 除 几 部 分构 成 ，其核 心 3 在CD4532 优先编码器。 方案：病房呼叫系统的逻辑门电路如图1.1 所示。它由模拟开关、优先编码器、锁 存 器、数 码管 、逻辑门、信 号 灯 、单 稳 态 触 发 器、蜂鸣 器组 成 。模拟病房号 通 过 优先编码器显 示优先级 最 高 的病床 号 。并且 通 过 锁 存 器储 存 起 来 ， 按 R 键 将 清 除 已 处 理 的信 号 。 4 图1 病房呼叫系统的逻辑方框图 由上述图文说明可看出此方案能够对最优先级别的呼叫信号进行处理，编码和译码，最后显示出来。在 完 成 最优先级呼叫信号的处理之后，可以 通 过 医 护 人 员 手 动 复 位...
