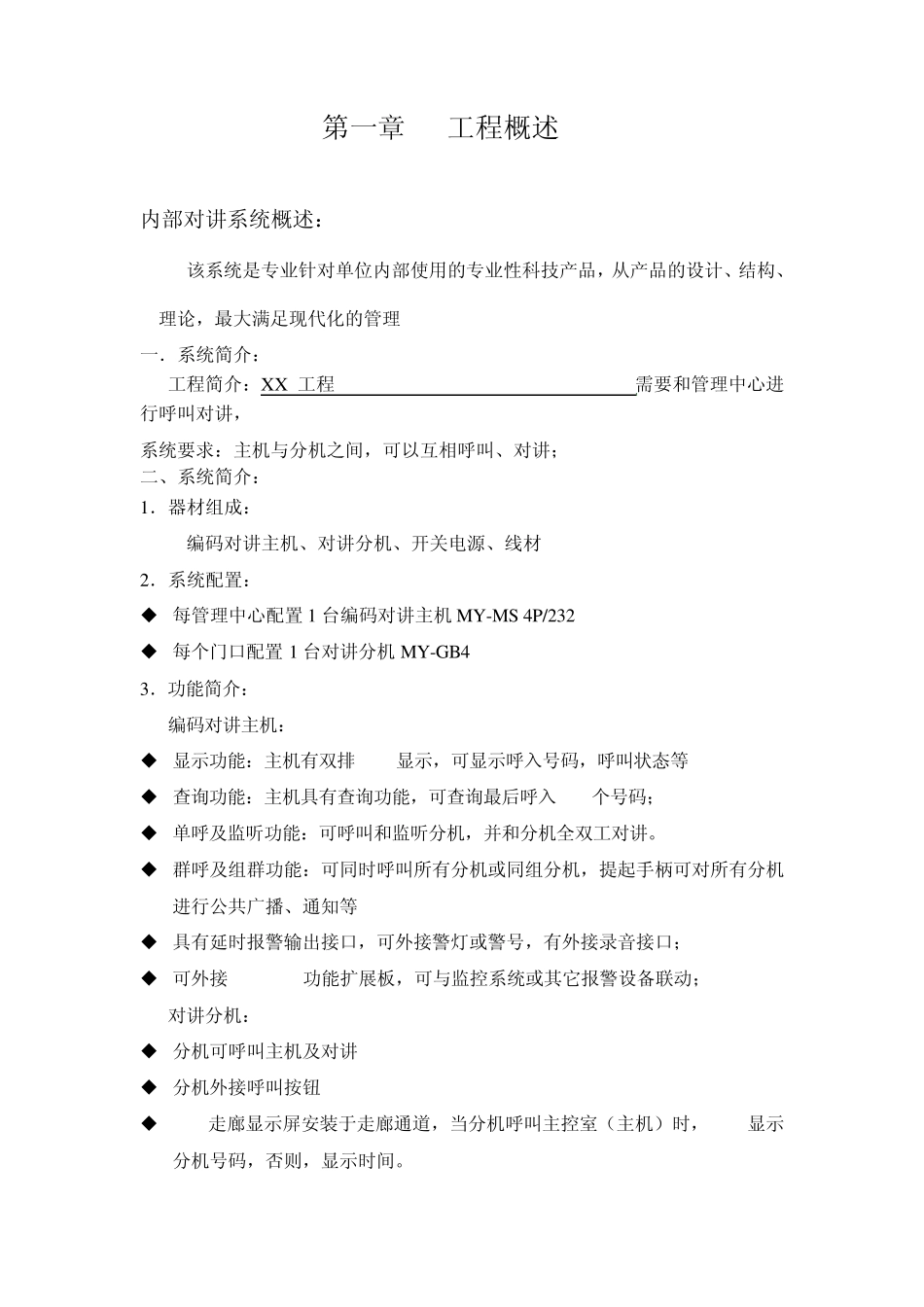

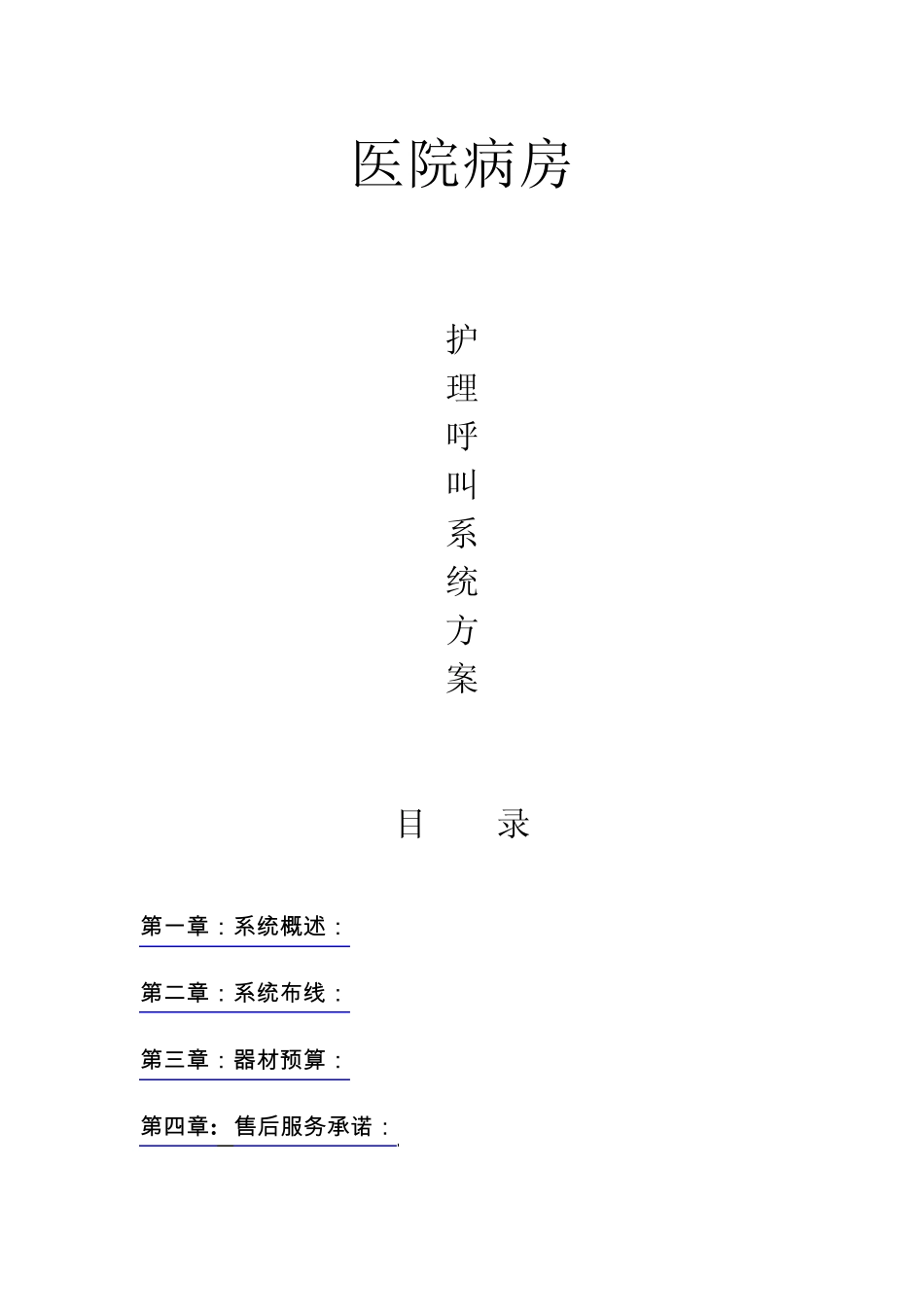

医院病房 护 理 呼 叫 系 统 方 案 目 录 第 一章:系统概述: 第 二章:系统布线: 第 三章:器材预算: 第 四章: 售后服务承诺: 第一章 工程概述 内部对讲系统概述: 该系统是专业针对单位内部使用的专业性科技产品,从产品的设计、结构、理论,最大满足现代化的管理 一.系统简介: 工程简介:X X 工程 需要和管理中心进行呼叫对讲, 系统要求:主机与分机之间,可以互相呼叫、对讲; 二、系统简介: 1.器材组成: 编码对讲主机、对讲分机、开关电源、线材 2.系统配置: 每管理中心配置 1 台编码对讲主机 MY -MS 4P/232 每个门口配置 1 台对讲分机 MY-GB4 3.功能简介: 编码对讲主机: 显示功能:主机有双排 LED显示,可显示呼入号码,呼叫状态等 查询功能:主机具有查询功能,可查询最后呼入 10个号码; 单呼及监听功能:可呼叫和监听分机,并和分机全双工对讲。 群呼及组群功能:可同时呼叫所有分机或同组分机,提起手柄可对所有分机进行公共广播、通知等 具有延时报警输出接口,可外接警灯或警号,有外接录音接口; 可外接 FC-16SG功能扩展板,可与监控系统或其它报警设备联动; 对讲分机: 分机可呼叫主机及对讲 分机外接呼叫按钮 LED走廊显示屏安装于走廊通道,当分机呼叫主控室(主机)时,LED显示分机号码,否则,显示时间。 四.产品技术参数: 1.编码对讲主机 MY-MS 4P 功能简介: 1. 采用四位数码编码技术; 2、可储存十组呼入号码,可查询和回呼; 3、可呼叫和监听分机,并和分机全双工对讲, 具有群呼、组呼等功能; 4、具有延时报警输出接口,可外接警灯或警 号,有外接录音接口; 5、采用四芯线总线连接方式; 6、增设232电脑接口,配合软件可对呼叫信 息进行记录管理。 7、外接FC-16SG功能扩展板,可与监控系统 或其它报警设备联动。 设备参数: 工作电压:AC220V 50Hz 工作电流:250mA 外形尺寸:430*260*55 工作环境:-35℃~60℃ 2对讲分机 MY-GB4 工作电压:DC18V 工作电流:300mA 外形尺寸:165*135*70 功能简介; 1、 分机是采用金属防暴面壳,放音逼真、清晰。 2、 采用嵌入式安装(含安装盒),美观、大方。 3、 分机可报警控制室主机及对讲。 3.开关电源 MY-12A 工作电源:DC 18V 工作电流:6A 工作环境:-35℃~60℃ 设备尺寸:215*160*70 第二章 工程布线...
