火灾自动报警及消防联动控制系统施工方案

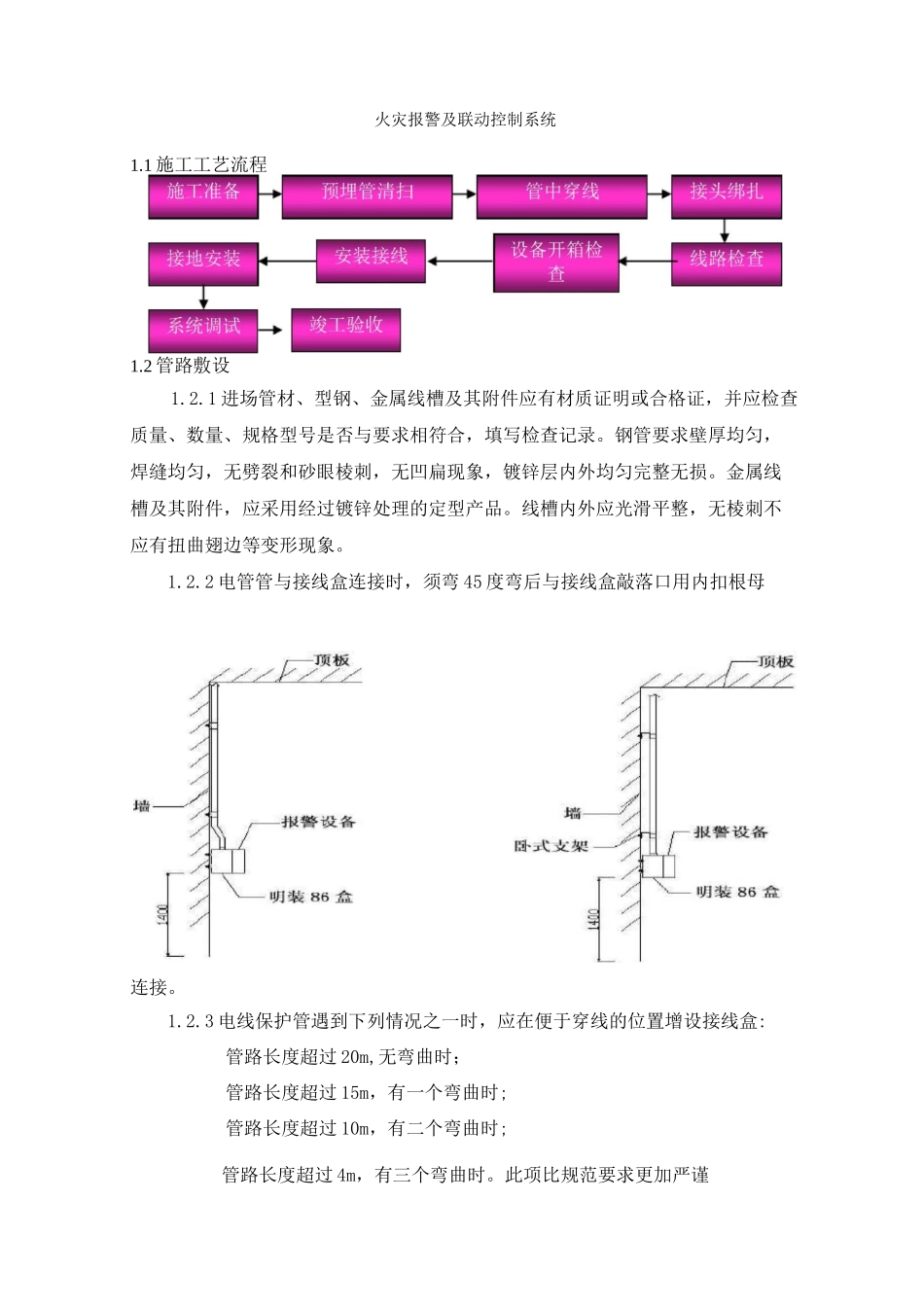

火灾自动报警及消防联动控制系统施工方案_第1页
1/15

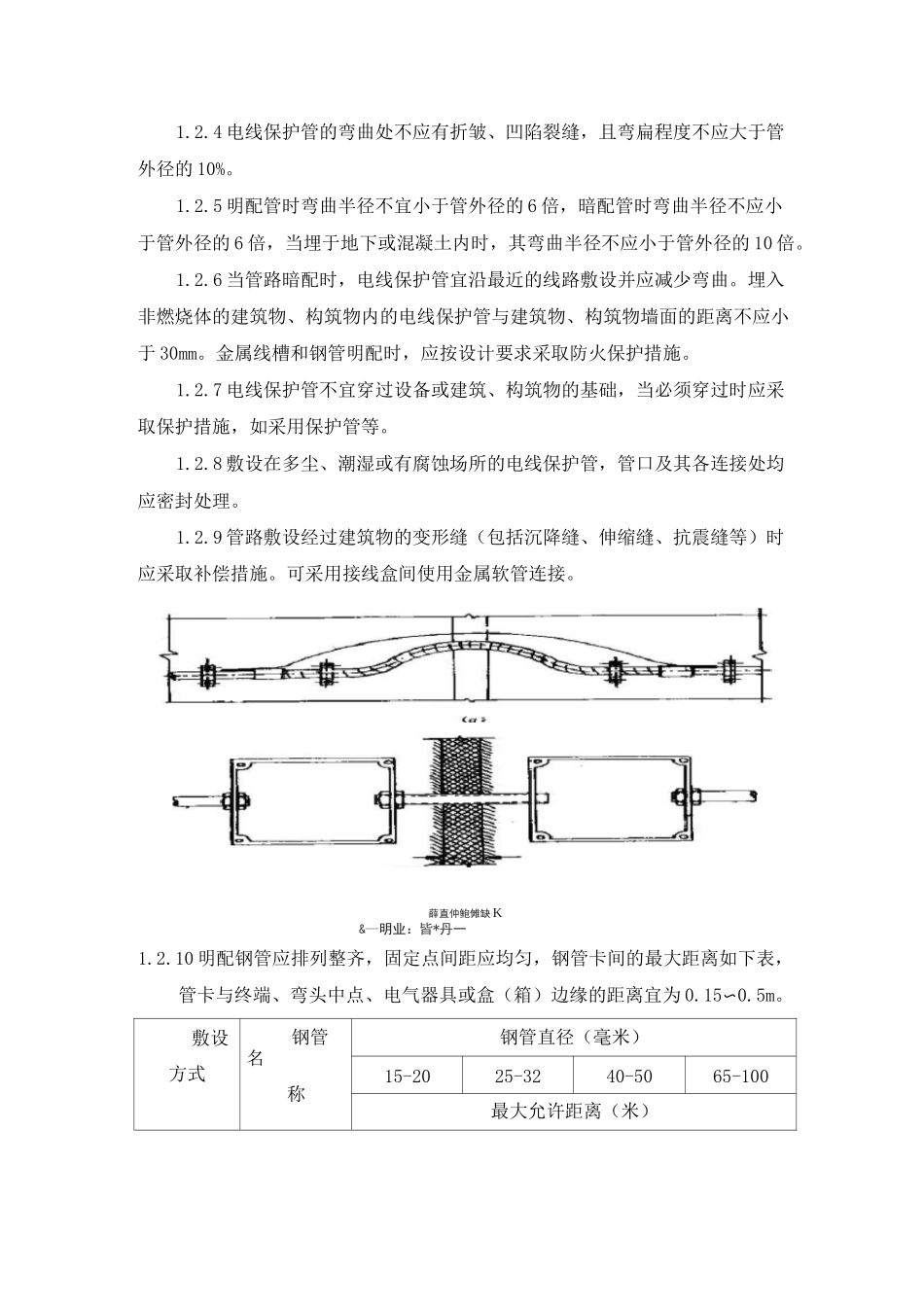

火灾自动报警及消防联动控制系统施工方案_第2页
2/15

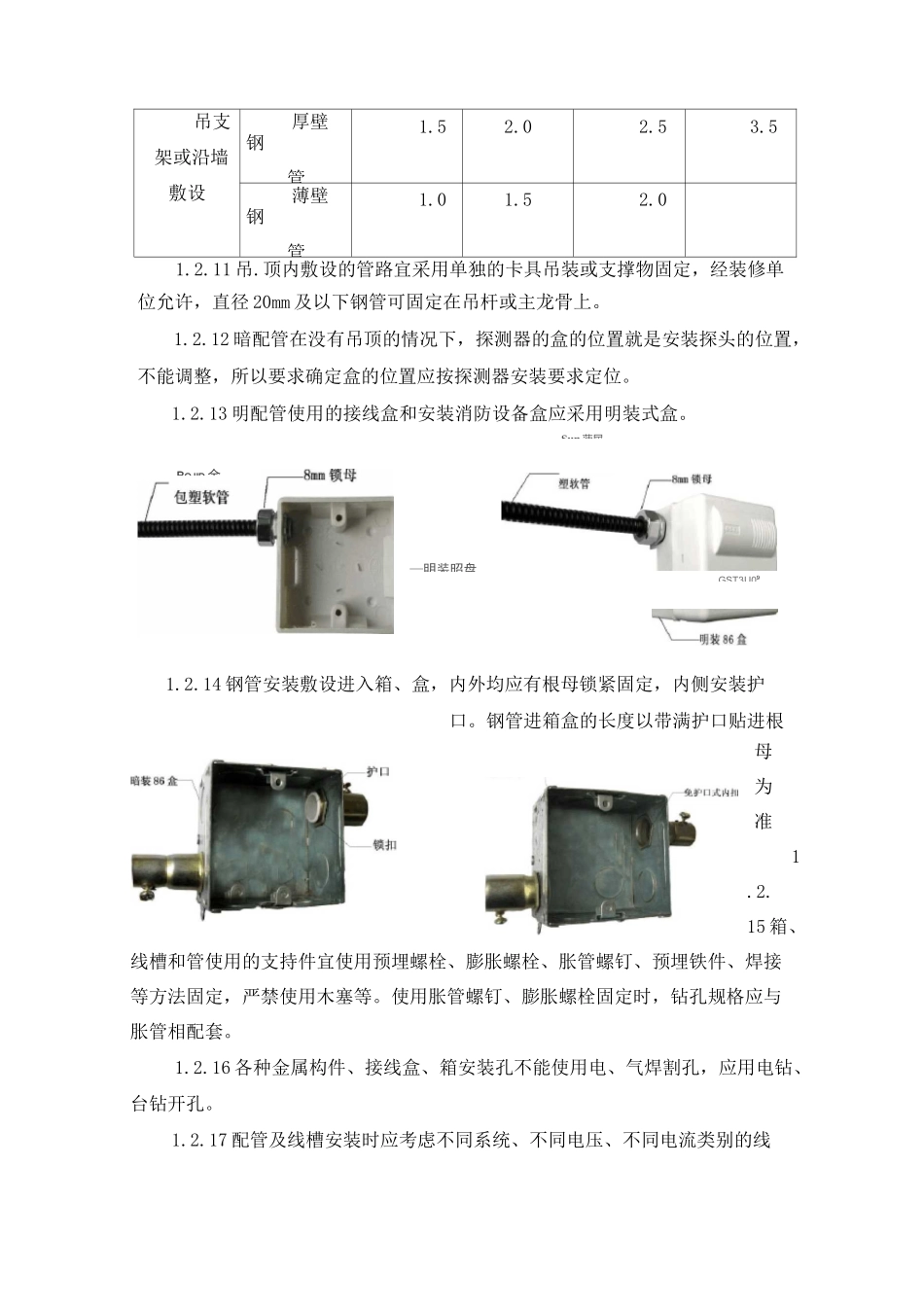

火灾自动报警及消防联动控制系统施工方案_第3页
3/15
火灾报警及联动控制系统1.1 施工工艺流程1.2 管路敷设1.2.1 进场管材、型钢、金属线槽及其附件应有材质证明或合格证,并应检查质量、数量、规格型号是否与要求相符合,填写检查记录。钢管要求壁厚均匀,焊缝均匀,无劈裂和砂眼棱刺,无凹扁现象,镀锌层内外均匀完整无损。金属线槽及其附件,应采用经过镀锌处理的定型产品。线槽内外应光滑平整,无棱刺不应有扭曲翅边等变形现象。1.2.2 电管管与接线盒连接时,须弯 45 度弯后与接线盒敲落口用内扣根母连接。1.2.3 电线保护管遇到下列情况之一时,应在便于穿线的位置增设接线盒:管路长度超过 20m,无弯曲时;管路长度超过 15m,有一个弯曲时;管路长度超过 10m,有二个弯曲时;管路长度超过 4m,有三个弯曲时。此项比规范要求更加严谨1.2.4 电线保护管的弯曲处不应有折皱、凹陷裂缝,且弯扁程度不应大于管外径的 10%。1.2.5 明配管时弯曲半径不宜小于管外径的 6 倍,暗配管时弯曲半径不应小于管外径的 6 倍,当埋于地下或混凝土内时,其弯曲半径不应小于管外径的 10 倍。1.2.6 当管路暗配时,电线保护管宜沿最近的线路敷设并应减少弯曲。埋入非燃烧体的建筑物、构筑物内的电线保护管与建筑物、构筑物墙面的距离不应小于 30mm。金属线槽和钢管明配时,应按设计要求采取防火保护措施。1.2.7 电线保护管不宜穿过设备或建筑、构筑物的基础,当必须穿过时应采取保护措施,如采用保护管等。1.2.8 敷设在多尘、潮湿或有腐蚀场所的电线保护管,管口及其各连接处均应密封处理。1.2.9 管路敷设经过建筑物的变形缝(包括沉降缝、伸缩缝、抗震缝等)时应采取补偿措施。可采用接线盒间使用金属软管连接。薛直仲鲍傩缺 K&—明业:皆*丹一1.2.10 明配钢管应排列整齐,固定点间距应均匀,钢管卡间的最大距离如下表,管卡与终端、弯头中点、电气器具或盒(箱)边缘的距离宜为 0.15〜0.5m。敷设方式钢管名称钢管直径(毫米)15-2025-3240-5065-100最大允许距离(米)吊支架或沿墙敷设厚壁钢管1.52.02.53.5薄壁钢管1.01.52.01.2.11 吊.顶内敷设的管路宜采用单独的卡具吊装或支撑物固定,经装修单位允许,直径 20mm 及以下钢管可固定在吊杆或主龙骨上。1.2.12 暗配管在没有吊顶的情况下,探测器的盒的位置就是安装探头的位置,不能调整,所以要求确定盒的位置应按探测器安装要求定位。1.2.13 明配管使用的接线盒和安装消防设备盒应采用明装式盒。1.2.14 钢管安装敷设进入箱、盒,内外均应...
