智能MVR蒸发器建造方案

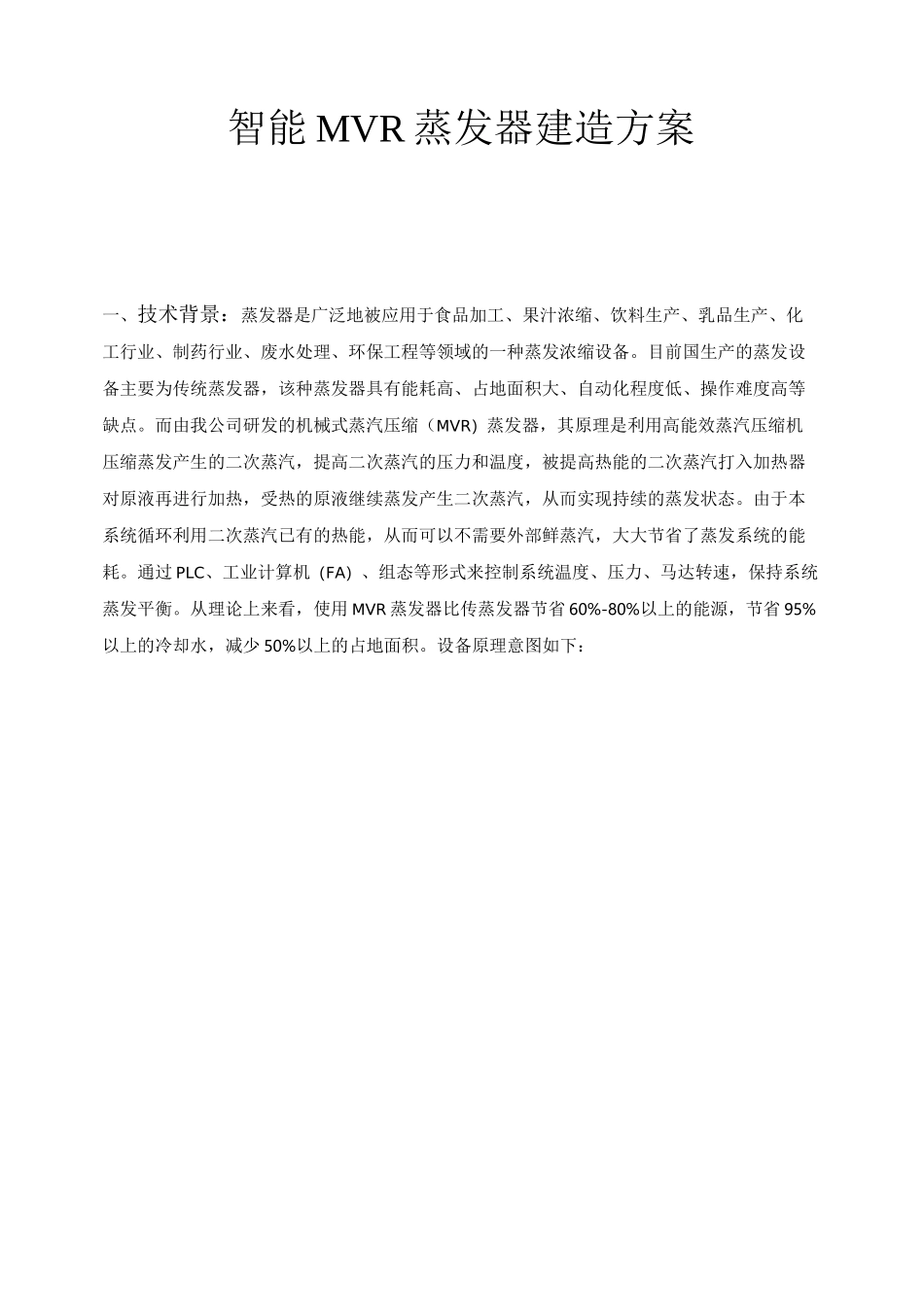

智能MVR蒸发器建造方案_第1页
1/16

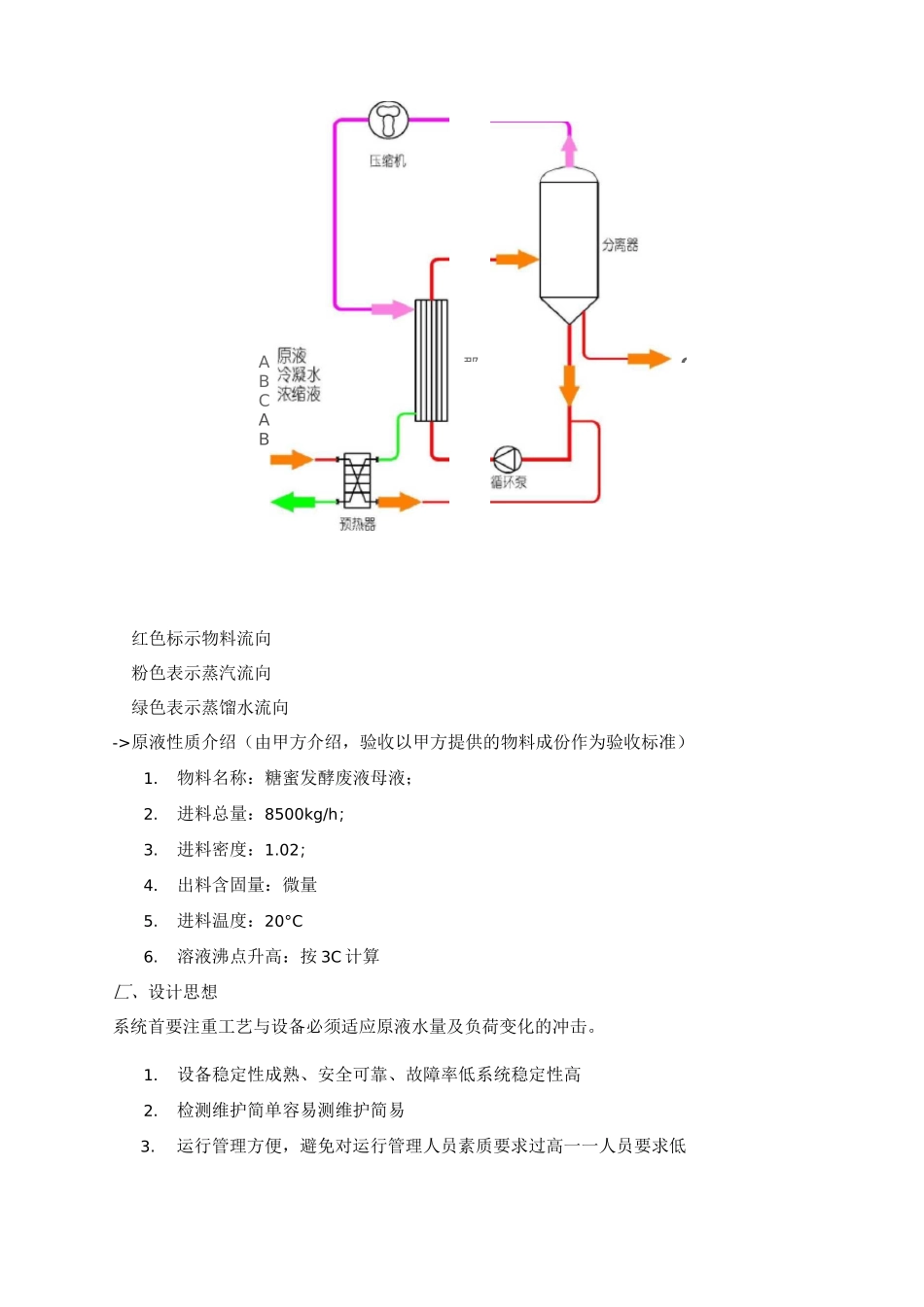

智能MVR蒸发器建造方案_第2页
2/16

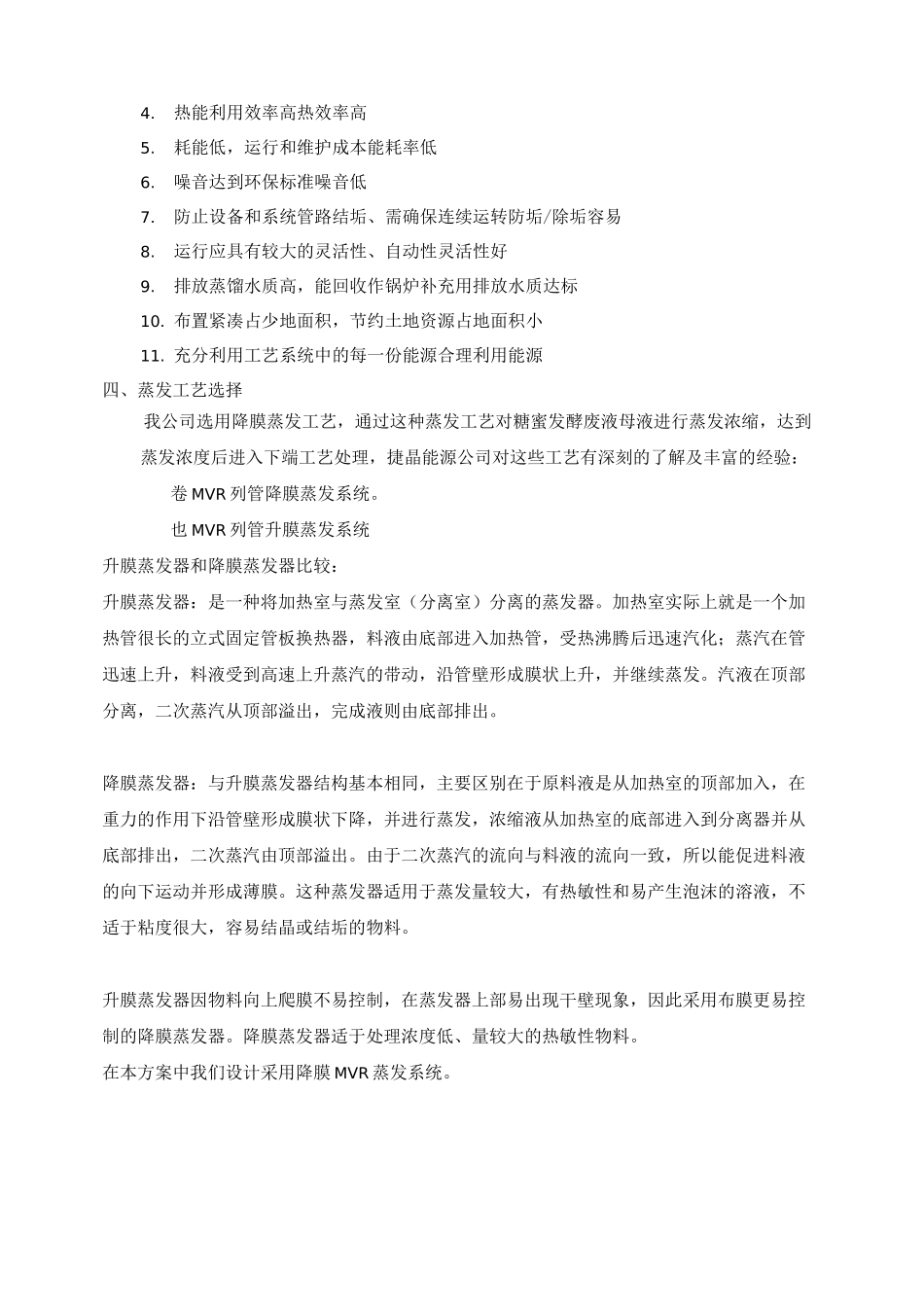

智能MVR蒸发器建造方案_第3页
3/16
智能 MVR 蒸发器建造方案一、技术背景:蒸发器是广泛地被应用于食品加工、果汁浓缩、饮料生产、乳品生产、化工行业、制药行业、废水处理、环保工程等领域的一种蒸发浓缩设备。目前国生产的蒸发设备主要为传统蒸发器,该种蒸发器具有能耗高、占地面积大、自动化程度低、操作难度高等缺点。而由我公司研发的机械式蒸汽压缩(MVR)蒸发器,其原理是利用高能效蒸汽压缩机压缩蒸发产生的二次蒸汽,提高二次蒸汽的压力和温度,被提高热能的二次蒸汽打入加热器对原液再进行加热,受热的原液继续蒸发产生二次蒸汽,从而实现持续的蒸发状态。由于本系统循环利用二次蒸汽已有的热能,从而可以不需要外部鲜蒸汽,大大节省了蒸发系统的能耗。通过 PLC、工业计算机(FA)、组态等形式来控制系统温度、压力、马达转速,保持系统蒸发平衡。从理论上来看,使用 MVR 蒸发器比传蒸发器节省 60%-80%以上的能源,节省 95%以上的冷却水,减少 50%以上的占地面积。设备原理意图如下:红色标示物料流向粉色表示蒸汽流向绿色表示蒸馏水流向->原液性质介绍(由甲方介绍,验收以甲方提供的物料成份作为验收标准)1.物料名称:糖蜜发酵废液母液;2.进料总量:8500kg/h;3.进料密度:1.02;4.出料含固量:微量5.进料温度:20°C6.溶液沸点升高:按 3C 计算匚、设计思想系统首要注重工艺与设备必须适应原液水量及负荷变化的冲击。1.设备稳定性成熟、安全可靠、故障率低系统稳定性高2.检测维护简单容易测维护简易3.运行管理方便,避免对运行管理人员素质要求过高一一人员要求低那ABCABC4.热能利用效率高热效率高5.耗能低,运行和维护成本能耗率低6.噪音达到环保标准噪音低7.防止设备和系统管路结垢、需确保连续运转防垢/除垢容易8.运行应具有较大的灵活性、自动性灵活性好9.排放蒸馏水质高,能回收作锅炉补充用排放水质达标10. 布置紧凑占少地面积,节约土地资源占地面积小11. 充分利用工艺系统中的每一份能源合理利用能源四、蒸发工艺选择我公司选用降膜蒸发工艺,通过这种蒸发工艺对糖蜜发酵废液母液进行蒸发浓缩,达到蒸发浓度后进入下端工艺处理,捷晶能源公司对这些工艺有深刻的了解及丰富的经验:卷 MVR 列管降膜蒸发系统。也 MVR 列管升膜蒸发系统升膜蒸发器和降膜蒸发器比较:升膜蒸发器:是一种将加热室与蒸发室(分离室)分离的蒸发器。加热室实际上就是一个加热管很长的立式固定管板换热器,料液由底部进入加热管,受热沸腾后迅速汽化;蒸汽在管迅速上...
