Brocade光纤交换机级联及划分ZONE

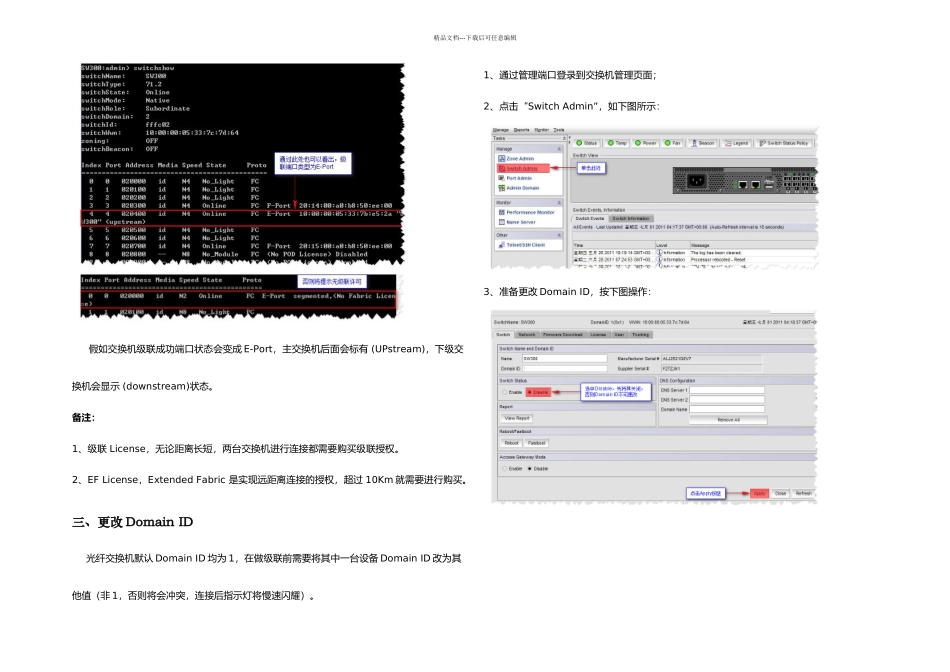

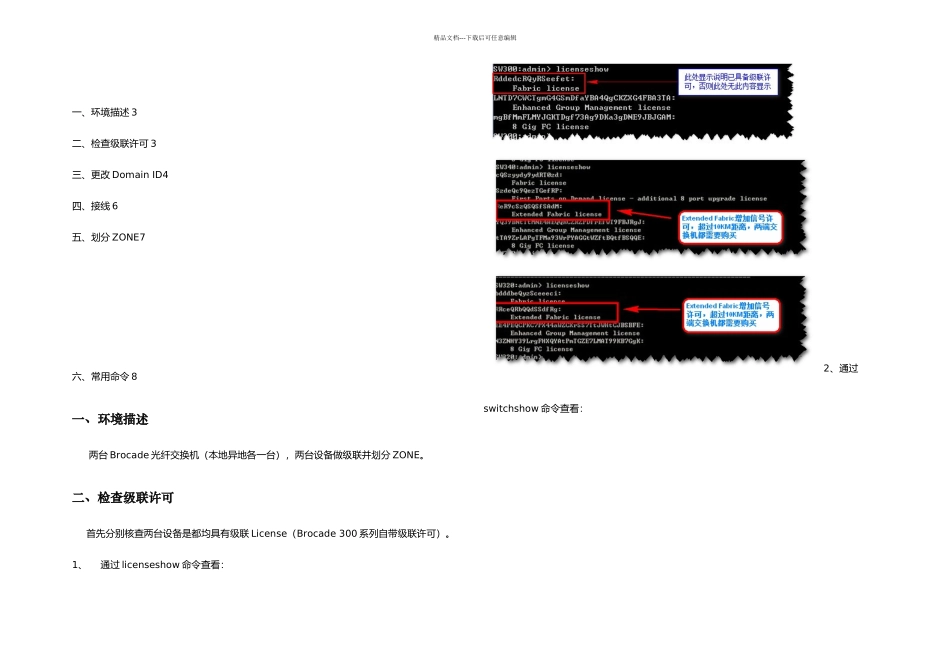

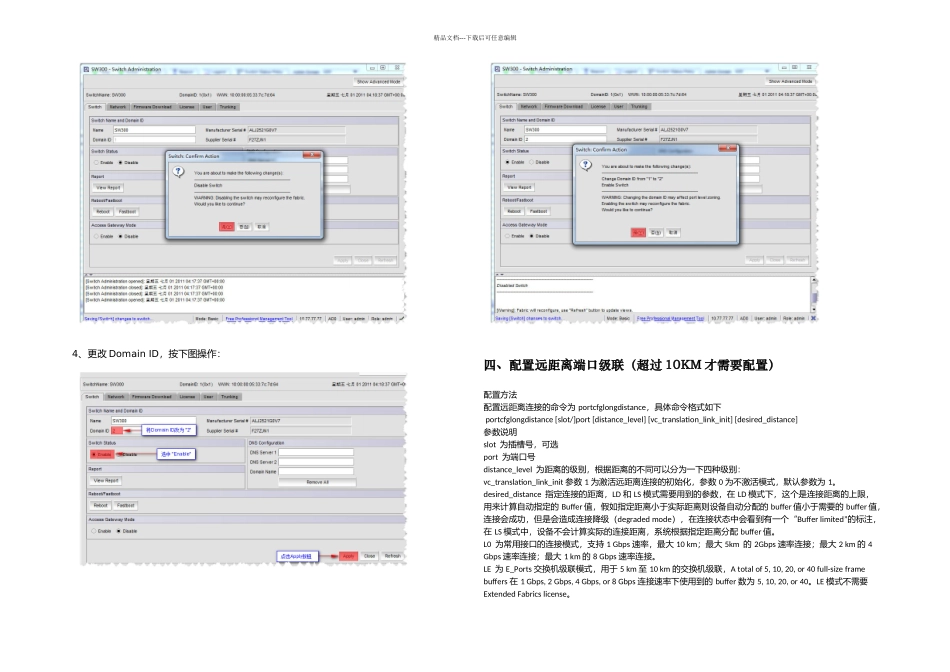

精品文档---下载后可任意编辑一、环境描述 3二、检查级联许可 3三、更改 Domain ID4四、接线 6五、划分 ZONE7六、常用命令 8一、环境描述两台 Brocade 光纤交换机（本地异地各一台），两台设备做级联并划分 ZONE。二、检查级联许可首先分别核查两台设备是都均具有级联 License（Brocade 300 系列自带级联许可）。1、通过 licenseshow 命令查看：2、通过switchshow 命令查看：精品文档---下载后可任意编辑假如交换机级联成功端口状态会变成 E-Port，主交换机后面会标有 (UPstream)，下级交换机会显示 (downstream)状态。备注：1、级联 License，无论距离长短，两台交换机进行连接都需要购买级联授权。2、EF License，Extended Fabric 是实现远距离连接的授权，超过 10Km 就需要进行购买。三、更改 Domain ID光纤交换机默认 Domain ID 均为 1，在做级联前需要将其中一台设备 Domain ID 改为其他值（非 1，否则将会冲突，连接后指示灯将慢速闪耀）。1、通过管理端口登录到交换机管理页面；2、点击“Switch Admin”，如下图所示：3、准备更改 Domain ID，按下图操作：精品文档---下载后可任意编辑4、更改 Domain ID，按下图操作：四、配置远距离端口级联（超过 10KM 才需要配置）配置方法配置远距离连接的命令为 portcfglongdistance，具体命令格式如下 portcfglongdistance [slot/]port [distance_level] [vc_translation_link_init] [desired_distance] 参数说明slot 为插槽号，可选port 为端口号distance_level 为距离的级别，根据距离的不同可以分为一下四种级别：vc_translation_link_init 参数 1 为激活远距离连接的初始化，参数 0 为不激活模式，默认参数为 1。desired_distance 指定连接的距离，LD 和 LS 模式需要用到的参数，在 LD 模式下，这个是连接距离的上限，用来计算自动指定的 Buffer 值，假如指定距离小于实际距离则设备自动分配的 buffer 值小于需要的 buffer 值，连接会成功，但是会造成连接降级（degraded mode），在连接状态中会看到有一个“Buffer limited”的标注，在 LS 模式中，设备不会计算实际的连接距离，系统根据指定距离分配 buffer 值。L0 为常用接口的连接模式，支持 1 Gbps 速率，最大 10 km；最大 5km 的 2Gbps 速率连接；最大 2 km 的 4 Gbps 速率连接；最大 1 km 的 8 Gbps 速率连接。LE 为 E_Ports 交换...
