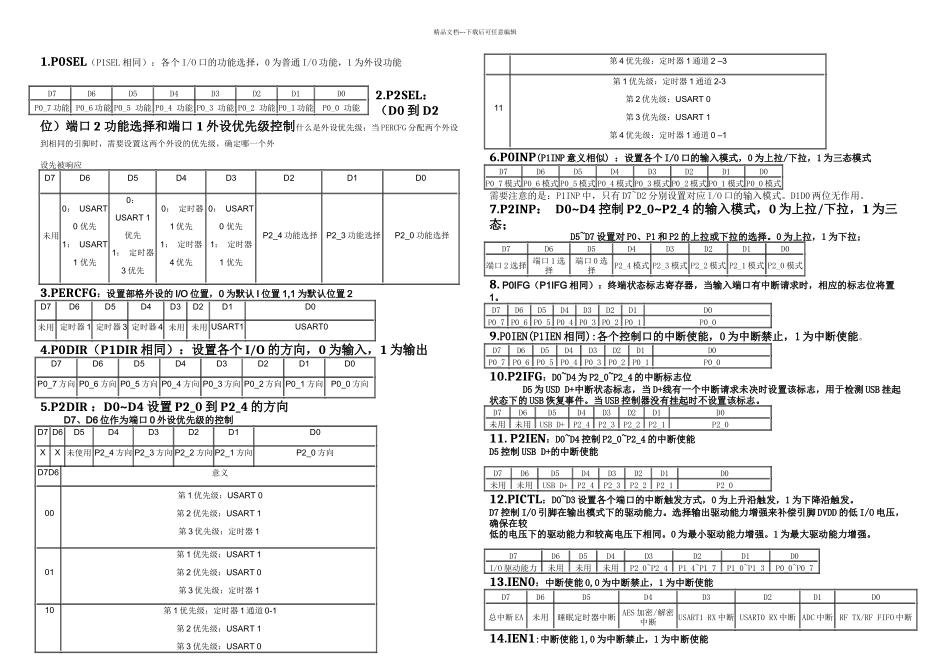

CC中常用的寄存器_第1页
1/4
CC中常用的寄存器_第2页
2/4

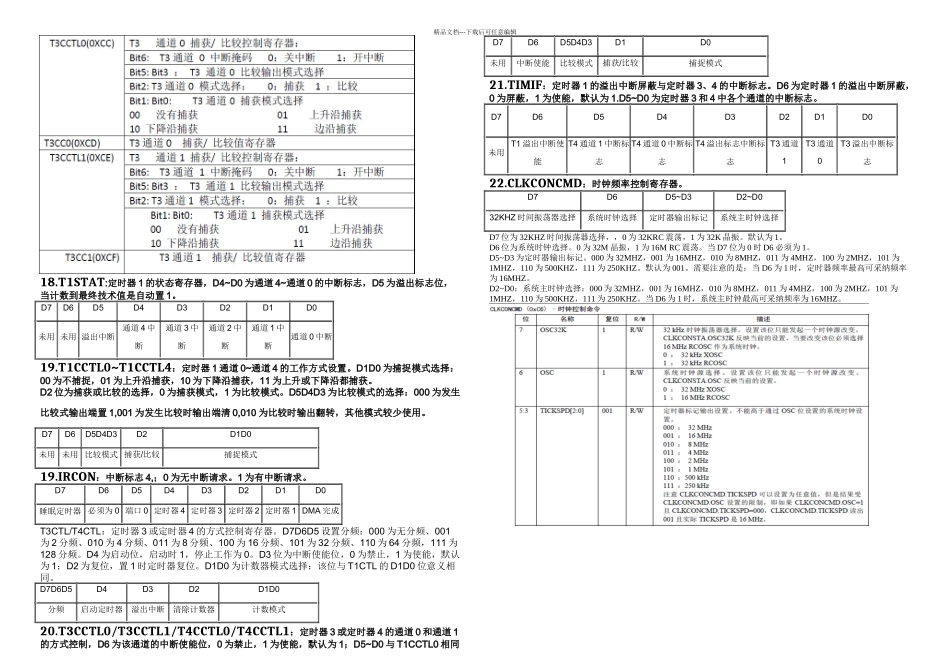

CC中常用的寄存器_第3页
3/4
精品文档---下载后可任意编辑1.P0SEL(P1SEL 相同):各个 I/O 口的功能选择,0 为普通 I/O 功能,1 为外设功能2.P2SEL:(D0 到 D2位)端口 2 功能选择和端口 1 外设优先级控制什么是外设优先级:当 PERCFG 分配两个外设到相同的引脚时,需要设置这两个外设的优先级,确定哪一个外设先被响应D7D6D5D4D3D2D1D0 未用0: USART 0 优先1: USART 1 优先0: USART 1 优先1: 定时器3 优先 0: 定时器1 优先1: 定时器4 优先0: USART 0 优先1: 定时器1 优先 P2_4 功能选择 P2_3 功能选择 P2_0 功能选择3.PERCFG:设置部格外设的 I/O 位置,0 为默认 I 位置 1,1 为默认位置 2D7D6D5D4D3D2D1D0未用 定时器 1 定时器 3 定时器 4 未用 未用 USART1 USART04.P0DIR(P1DIR 相同):设置各个 I/O 的方向,0 为输入,1 为输出D7D6D5D4D3D2D1D0P0_7 方向 P0_6 方向 P0_5 方向 P0_4 方向 P0_3 方向 P0_2 方向 P0_1 方向P0_0 方向5.P2DIR :D0~D4 设置 P2_0 到 P2_4 的方向 D7、D6 位作为端口 0 外设优先级的控制D7 D6D5D4D3D2D1D0XX 未使用 P2_4 方向 P2_3 方向 P2_2 方向 P2_1 方向P2_0 方向D7D6 意义 00 第 1 优先级:USART 0第 2 优先级:USART 1第 3 优先级:定时器 1 01第 1 优先级:USART 1第 2 优先级:USART 0第 3 优先级:定时器 1 10 第 1 优先级:定时器 1 通道 0-1第 2 优先级:USART 1第 3 优先级:USART 0第 4 优先级:定时器 1 通道 2 –3 11 第 1 优先级:定时器 1 通道 2-3第 2 优先级:USART 0第 3 优先级:USART 1第 4 优先级:定时器 1 通道 0 –16.P0INP(P1INP 意义相似) :设置各个 I/O 口的输入模式,0 为上拉/下拉,1 为三态模式D7D6D5D4D3D2D1D0P0_7 模式 P0_6 模式 P0_5 模式 P0_4 模式 P0_3 模式 P0_2 模式 P0_1 模式 P0_0 模式需要注意的是:P1INP 中,只有 D7~D2 分别设置对应 I/O 口的输入模式。D1D0 两位无作用。7.P2INP: D0~D4 控制 P2_0~P2_4 的输入模式,0 为上拉/下拉,1 为三态; D5~D7 设置对 P0、P1 和 P2 的上拉或下拉的选择。0 为上拉,1 为下拉;D7D6D5D4D3D2D1D0端口 2 选择 端口 1 选择端口 0 选择P2_4 模式 P2_3 模式 P2_2 模式 P2_1 模式 P2_0 模式8. P0IFG(P1IFG 相同):终...
