CMOS后处理中体硅正面释放及保护技术的研究的开题报告

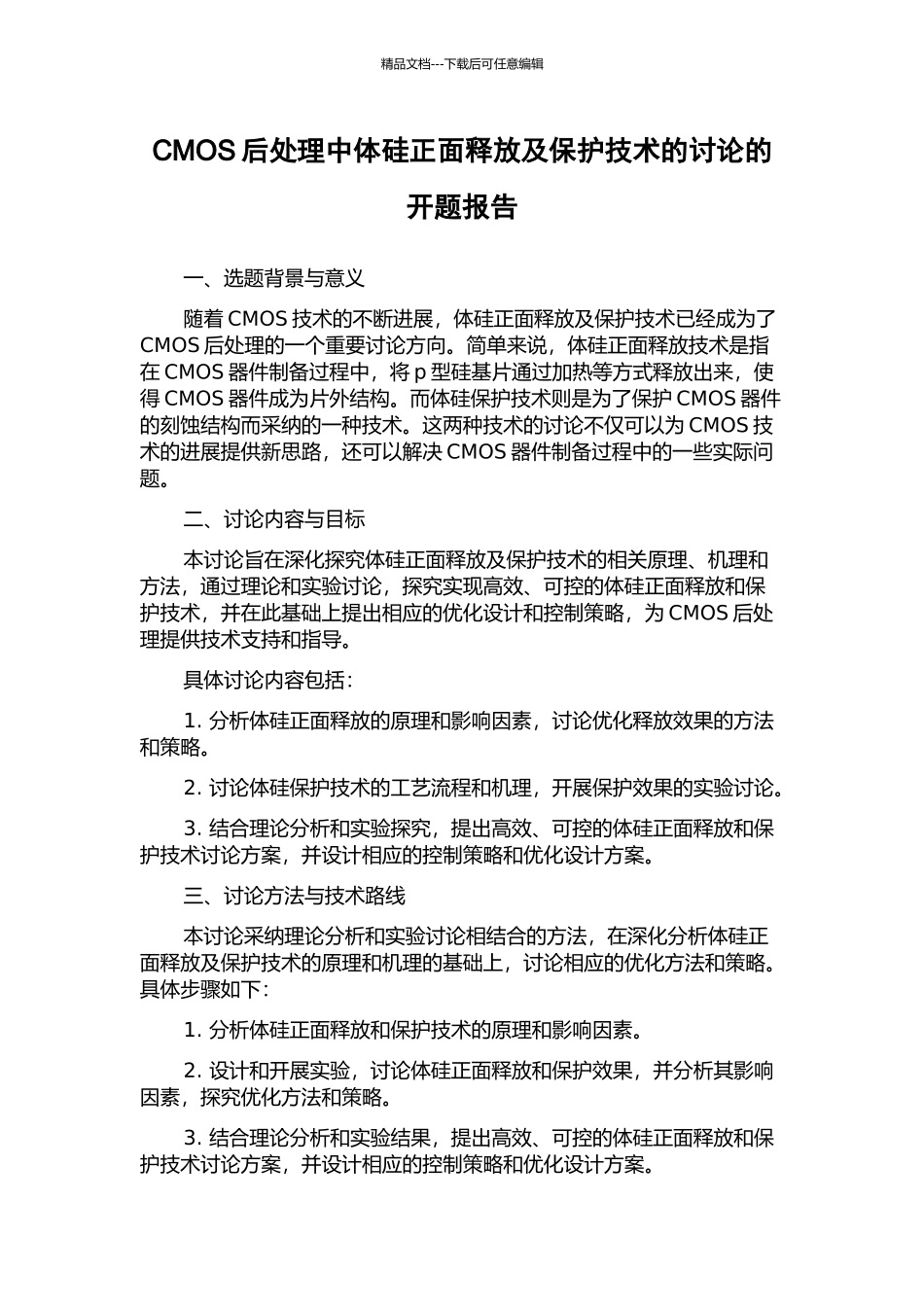

CMOS后处理中体硅正面释放及保护技术的研究的开题报告_第1页
1/2
CMOS后处理中体硅正面释放及保护技术的研究的开题报告_第2页
2/2
精品文档---下载后可任意编辑CMOS 后处理中体硅正面释放及保护技术的讨论的开题报告一、选题背景与意义随着 CMOS 技术的不断进展,体硅正面释放及保护技术已经成为了CMOS 后处理的一个重要讨论方向。简单来说,体硅正面释放技术是指在 CMOS 器件制备过程中,将 p 型硅基片通过加热等方式释放出来,使得 CMOS 器件成为片外结构。而体硅保护技术则是为了保护 CMOS 器件的刻蚀结构而采纳的一种技术。这两种技术的讨论不仅可以为 CMOS 技术的进展提供新思路,还可以解决 CMOS 器件制备过程中的一些实际问题。二、讨论内容与目标本讨论旨在深化探究体硅正面释放及保护技术的相关原理、机理和方法,通过理论和实验讨论,探究实现高效、可控的体硅正面释放和保护技术,并在此基础上提出相应的优化设计和控制策略,为 CMOS 后处理提供技术支持和指导。具体讨论内容包括:1. 分析体硅正面释放的原理和影响因素,讨论优化释放效果的方法和策略。2. 讨论体硅保护技术的工艺流程和机理,开展保护效果的实验讨论。3. 结合理论分析和实验探究,提出高效、可控的体硅正面释放和保护技术讨论方案,并设计相应的控制策略和优化设计方案。三、讨论方法与技术路线本讨论采纳理论分析和实验讨论相结合的方法,在深化分析体硅正面释放及保护技术的原理和机理的基础上,讨论相应的优化方法和策略。具体步骤如下:1. 分析体硅正面释放和保护技术的原理和影响因素。2. 设计和开展实验,讨论体硅正面释放和保护效果,并分析其影响因素,探究优化方法和策略。3. 结合理论分析和实验结果,提出高效、可控的体硅正面释放和保护技术讨论方案,并设计相应的控制策略和优化设计方案。精品文档---下载后可任意编辑四、预期成果与应用前景本讨论的预期成果包括:1. 深化理解体硅正面释放和保护技术的原理和机理。2. 提出高效、可控的体硅正面释放和保护技术讨论方案,并设计相应的控制策略和优化设计方案。3. 探究 CMOS 后处理领域的新思路和解决方案,为 CMOS 技术的进展提供支持。本讨论的成果具有广泛的应用前景,可以用于 CMOS 器件的制备和后处理,提高器件的性能和稳定性,同时还可以为 CMOS 技术的进一步进展提供新思路和解决方案。
