CMOS工艺光接收机前置放大器设计与仿真中期报告

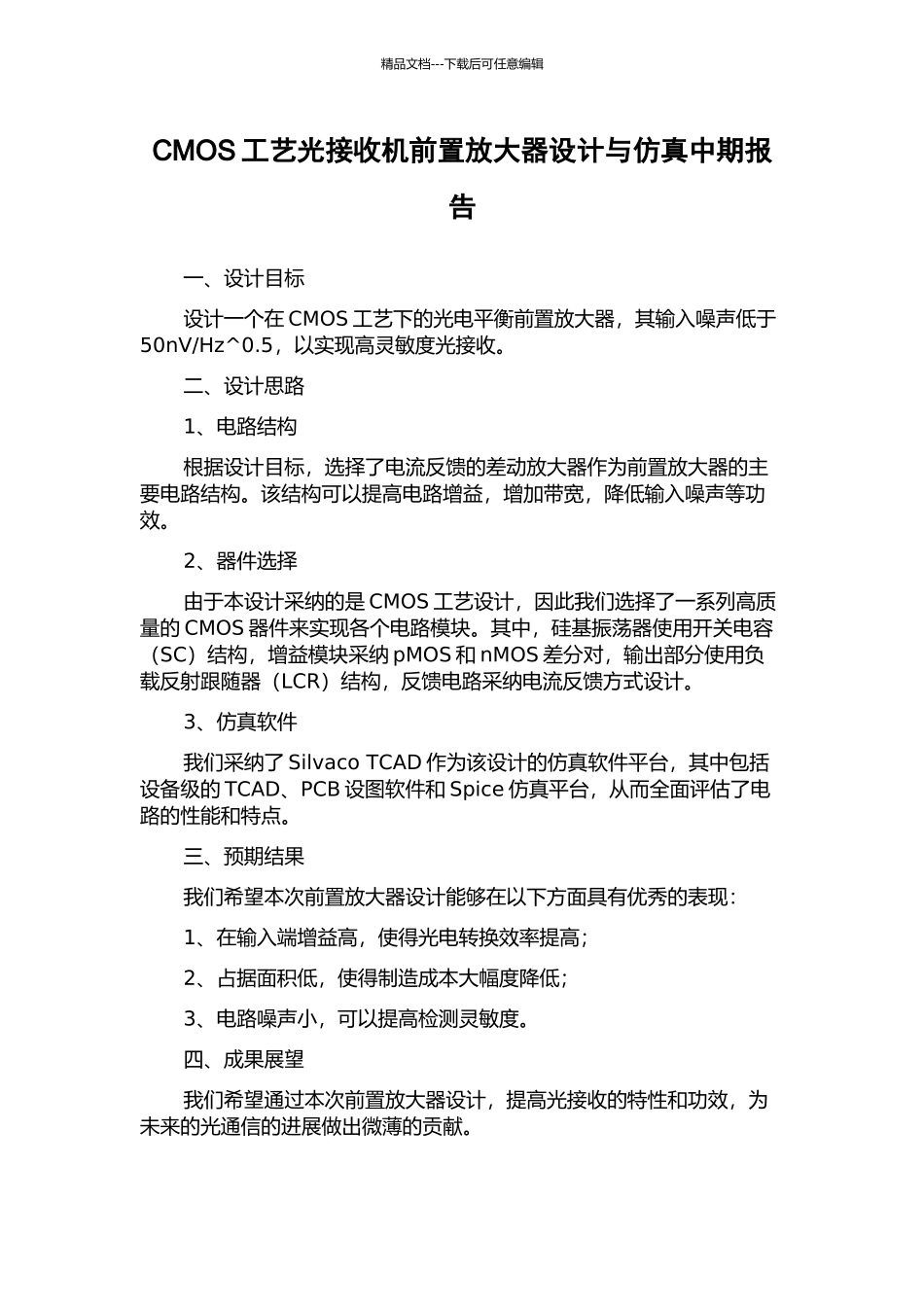

CMOS工艺光接收机前置放大器设计与仿真中期报告_第1页
1/1
精品文档---下载后可任意编辑CMOS 工艺光接收机前置放大器设计与仿真中期报告一、设计目标设计一个在 CMOS 工艺下的光电平衡前置放大器,其输入噪声低于50nV/Hz^0.5,以实现高灵敏度光接收。二、设计思路1、电路结构根据设计目标,选择了电流反馈的差动放大器作为前置放大器的主要电路结构。该结构可以提高电路增益,增加带宽,降低输入噪声等功效。2、器件选择由于本设计采纳的是 CMOS 工艺设计,因此我们选择了一系列高质量的 CMOS 器件来实现各个电路模块。其中,硅基振荡器使用开关电容(SC)结构,增益模块采纳 pMOS 和 nMOS 差分对,输出部分使用负载反射跟随器(LCR)结构,反馈电路采纳电流反馈方式设计。3、仿真软件我们采纳了 Silvaco TCAD 作为该设计的仿真软件平台,其中包括设备级的 TCAD、PCB 设图软件和 Spice 仿真平台,从而全面评估了电路的性能和特点。三、预期结果我们希望本次前置放大器设计能够在以下方面具有优秀的表现:1、在输入端增益高,使得光电转换效率提高;2、占据面积低,使得制造成本大幅度降低;3、电路噪声小,可以提高检测灵敏度。四、成果展望我们希望通过本次前置放大器设计,提高光接收的特性和功效,为未来的光通信的进展做出微薄的贡献。
