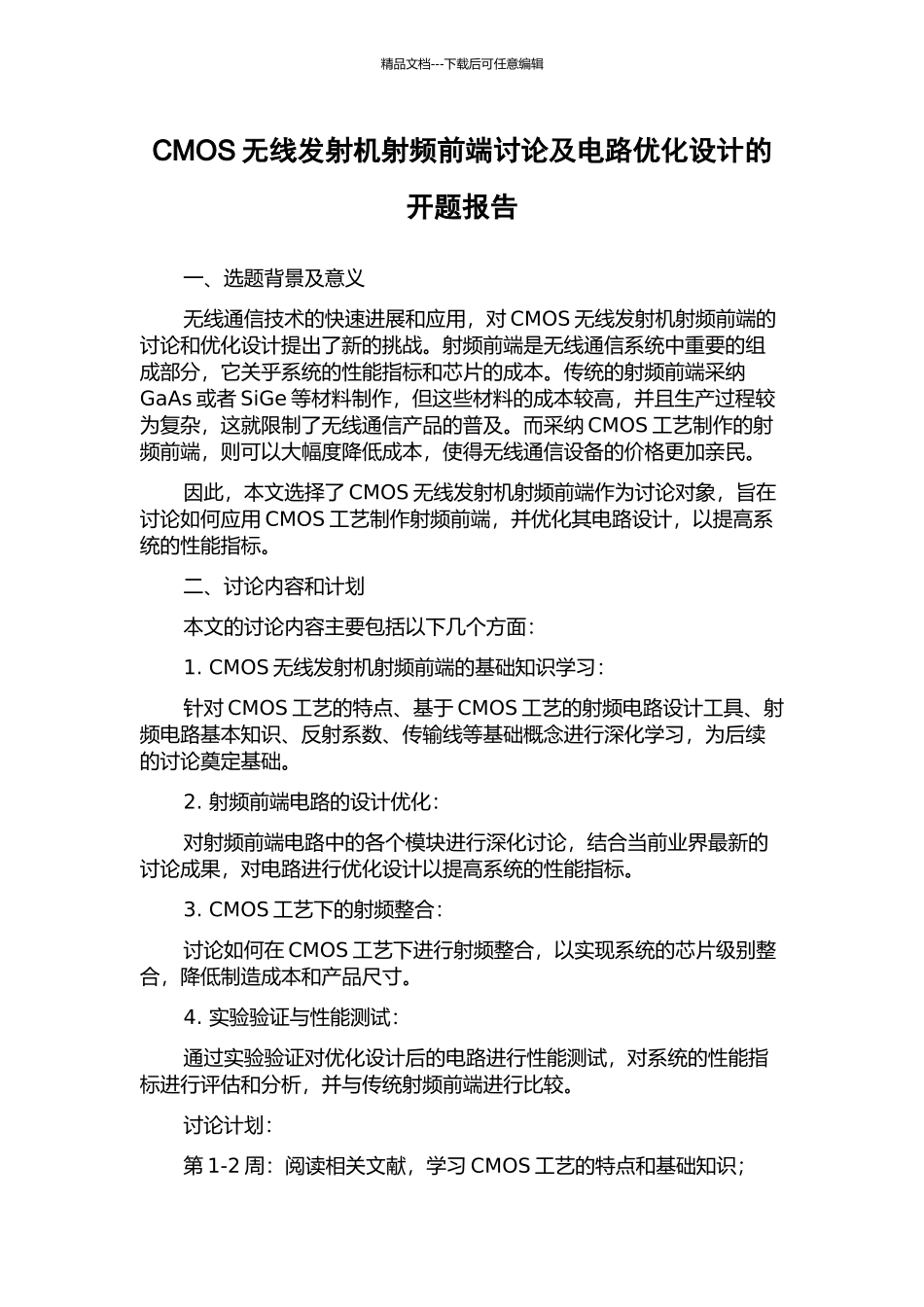

精品文档---下载后可任意编辑CMOS 无线发射机射频前端讨论及电路优化设计的开题报告一、选题背景及意义无线通信技术的快速进展和应用，对 CMOS 无线发射机射频前端的讨论和优化设计提出了新的挑战。射频前端是无线通信系统中重要的组成部分，它关乎系统的性能指标和芯片的成本。传统的射频前端采纳GaAs 或者 SiGe 等材料制作，但这些材料的成本较高，并且生产过程较为复杂，这就限制了无线通信产品的普及。而采纳 CMOS 工艺制作的射频前端，则可以大幅度降低成本，使得无线通信设备的价格更加亲民。因此，本文选择了 CMOS 无线发射机射频前端作为讨论对象，旨在讨论如何应用 CMOS 工艺制作射频前端，并优化其电路设计，以提高系统的性能指标。二、讨论内容和计划本文的讨论内容主要包括以下几个方面：1. CMOS 无线发射机射频前端的基础知识学习：针对 CMOS 工艺的特点、基于 CMOS 工艺的射频电路设计工具、射频电路基本知识、反射系数、传输线等基础概念进行深化学习，为后续的讨论奠定基础。2. 射频前端电路的设计优化：对射频前端电路中的各个模块进行深化讨论，结合当前业界最新的讨论成果，对电路进行优化设计以提高系统的性能指标。3. CMOS 工艺下的射频整合：讨论如何在 CMOS 工艺下进行射频整合，以实现系统的芯片级别整合，降低制造成本和产品尺寸。4. 实验验证与性能测试：通过实验验证对优化设计后的电路进行性能测试，对系统的性能指标进行评估和分析，并与传统射频前端进行比较。讨论计划：第 1-2 周：阅读相关文献，学习 CMOS 工艺的特点和基础知识；精品文档---下载后可任意编辑第 3-5 周：深化学习射频前端电路中的各个模块，了解当前业界最新的讨论成果并对电路进行优化设计；第 6-8 周：讨论如何在 CMOS 工艺下进行射频整合，实现芯片级别整合；第 9-11 周：进行实验验证并进行性能测试，对系统的性能指标进行评估和分析；第 12-14 周：总结讨论成果，撰写论文，并为后续的讨论提供参考。三、预期成果及创新点通过本次讨论，预期能够达到以下几个成果：1. 掌握 CMOS 无线发射机射频前端的基础知识并学会应用 CMOS工艺制作射频前端；2. 对射频前端电路进行优化设计，提高系统的性能指标；3. 实现 CMOS 工艺下的射频整合，降低制造成本和产品尺寸；4. 对优化设计后的电路进行实验验证，评估和分析系统的性能指标；5. 撰写论文并为后续的讨论提供参考。创新点：通过本次讨论，将 C...
