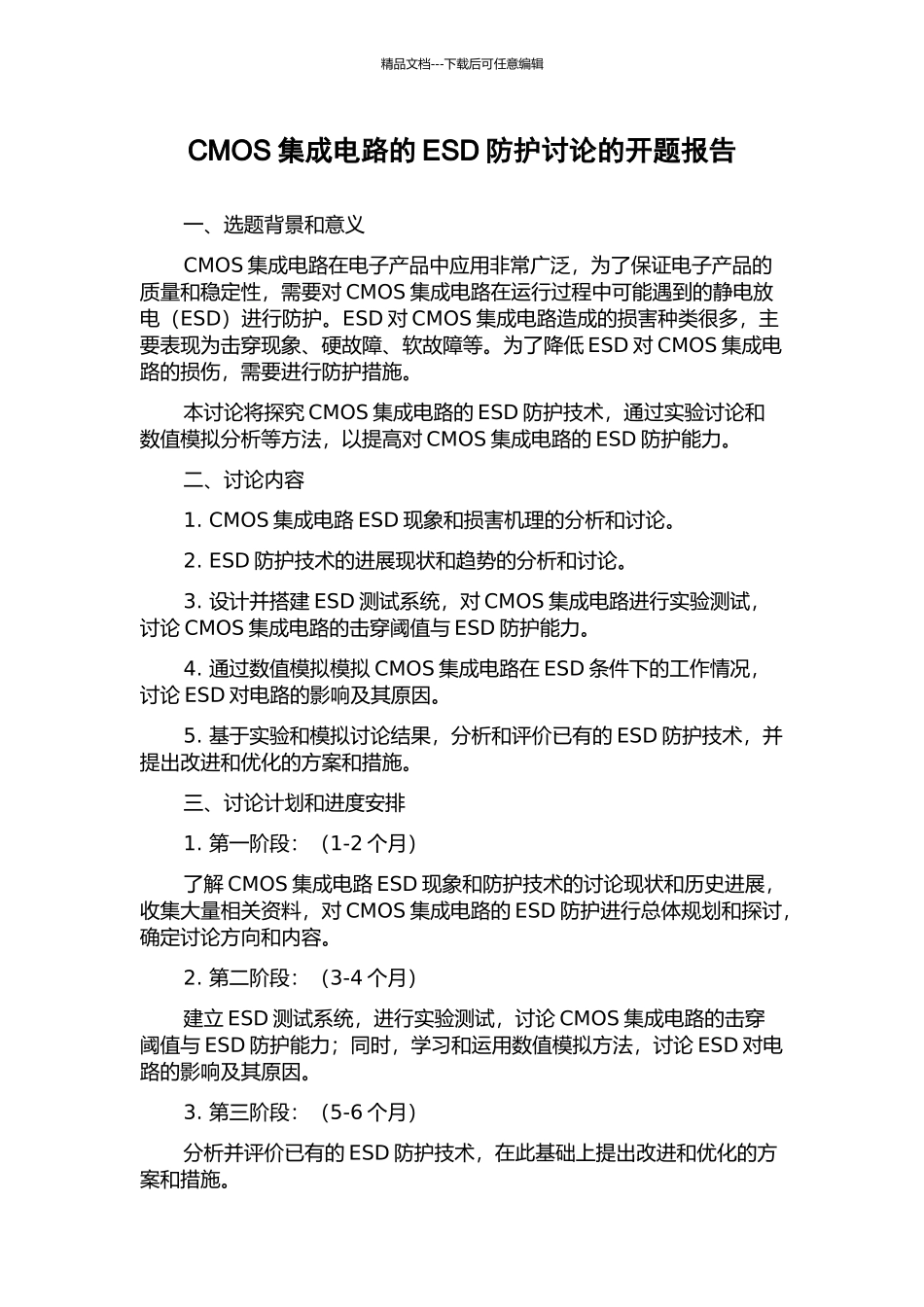

精品文档---下载后可任意编辑CMOS 集成电路的 ESD 防护讨论的开题报告一、选题背景和意义CMOS 集成电路在电子产品中应用非常广泛，为了保证电子产品的质量和稳定性，需要对 CMOS 集成电路在运行过程中可能遇到的静电放电（ESD）进行防护。ESD 对 CMOS 集成电路造成的损害种类很多，主要表现为击穿现象、硬故障、软故障等。为了降低 ESD 对 CMOS 集成电路的损伤，需要进行防护措施。本讨论将探究 CMOS 集成电路的 ESD 防护技术，通过实验讨论和数值模拟分析等方法，以提高对 CMOS 集成电路的 ESD 防护能力。二、讨论内容1. CMOS 集成电路 ESD 现象和损害机理的分析和讨论。2. ESD 防护技术的进展现状和趋势的分析和讨论。3. 设计并搭建 ESD 测试系统，对 CMOS 集成电路进行实验测试，讨论 CMOS 集成电路的击穿阈值与 ESD 防护能力。4. 通过数值模拟模拟 CMOS 集成电路在 ESD 条件下的工作情况，讨论 ESD 对电路的影响及其原因。5. 基于实验和模拟讨论结果，分析和评价已有的 ESD 防护技术，并提出改进和优化的方案和措施。三、讨论计划和进度安排1. 第一阶段：（1-2 个月）了解 CMOS 集成电路 ESD 现象和防护技术的讨论现状和历史进展，收集大量相关资料，对 CMOS 集成电路的 ESD 防护进行总体规划和探讨，确定讨论方向和内容。2. 第二阶段：（3-4 个月）建立 ESD 测试系统，进行实验测试，讨论 CMOS 集成电路的击穿阈值与 ESD 防护能力；同时，学习和运用数值模拟方法，讨论 ESD 对电路的影响及其原因。3. 第三阶段：（5-6 个月）分析并评价已有的 ESD 防护技术，在此基础上提出改进和优化的方案和措施。精品文档---下载后可任意编辑4. 第四阶段：（7-8 个月）对讨论结果进行总结、分析和归纳，编写讨论报告、论文和发表学术论文。四、预期成果1. 了解 CMOS 集成电路 ESD 现象和防护技术的讨论历史和现状。2. 建立 ESD 测试系统，进行实验测试，讨论 CMOS 集成电路的击穿阈值与 ESD 防护能力。3. 学习和运用数值模拟方法，讨论 ESD 对电路的影响及其原因。4. 对已有的 ESD 防护技术进行分析和评价，并提出改进和优化的方案和措施。5. 发表学术论文和完成讨论报告。以上就是本人为您提供的 CMOS 集成电路的 ESD 防护讨论的开题报告。
